Podłączenie z przewodem elastycznym ze stali
nierdzewnej o pełnych ściankach z gwintowanymi
złączami.
Złącze wejściowe gazu do urządzenia jest gwintowane
gwintem gazowym 1/2 walcowym męskim.
Użycie przewodów tego rodzaju powinno być wykonane w
ten sposób, aby ich długość, w warunkach maksymalnego
rozszerzenia nie przekraczała 2000 mm. Po wykonaniu
podłaczenia upewnic się, czy metalowy przewód elastyczny nie
styka się z elementami ruchomymi, ani nie jest przygnieciony.
! Stosować wyłącznie przewody i uszczelki zgodne z
obowiązującymi normami krajowymi.
Kontrola szczelności
! Po zakończeniu instalacji skontrolować szczelność
wszystkich złącz stosując w tym celu wodny rozwór mydła,
nigdy płomień.
Dostosowanie do różnych rodzajów gazu
W celu dostosowania płyty do innego rodzaju gazu niż ten,
do którego jest przystosowana (wskazanego na etykiecie
w dolnej części płyty lub na opakowaniu), należy wymienić
dysze palników wykonując następujące czynności:
1. Zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.
2. Odkręcić dysze posługując się kluczem rurowym 7mm i
wymienić je na nowy rodzaj przystosowany do nowego
rodzaju gazu (patrz tabela 1 „Charakterystyki palników i
dysz”).
3. Ponownie zmontować części w kolejności odwrotnej.
4. Na zakończenie czynności wymienić poprzednią etykietę
regulacyjna na nową, odpowiadająca nowemu paliwu,
dostepną w naszych centrach obsługi technicznej.
• Regulacja powietrza pierwotnego palników
Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

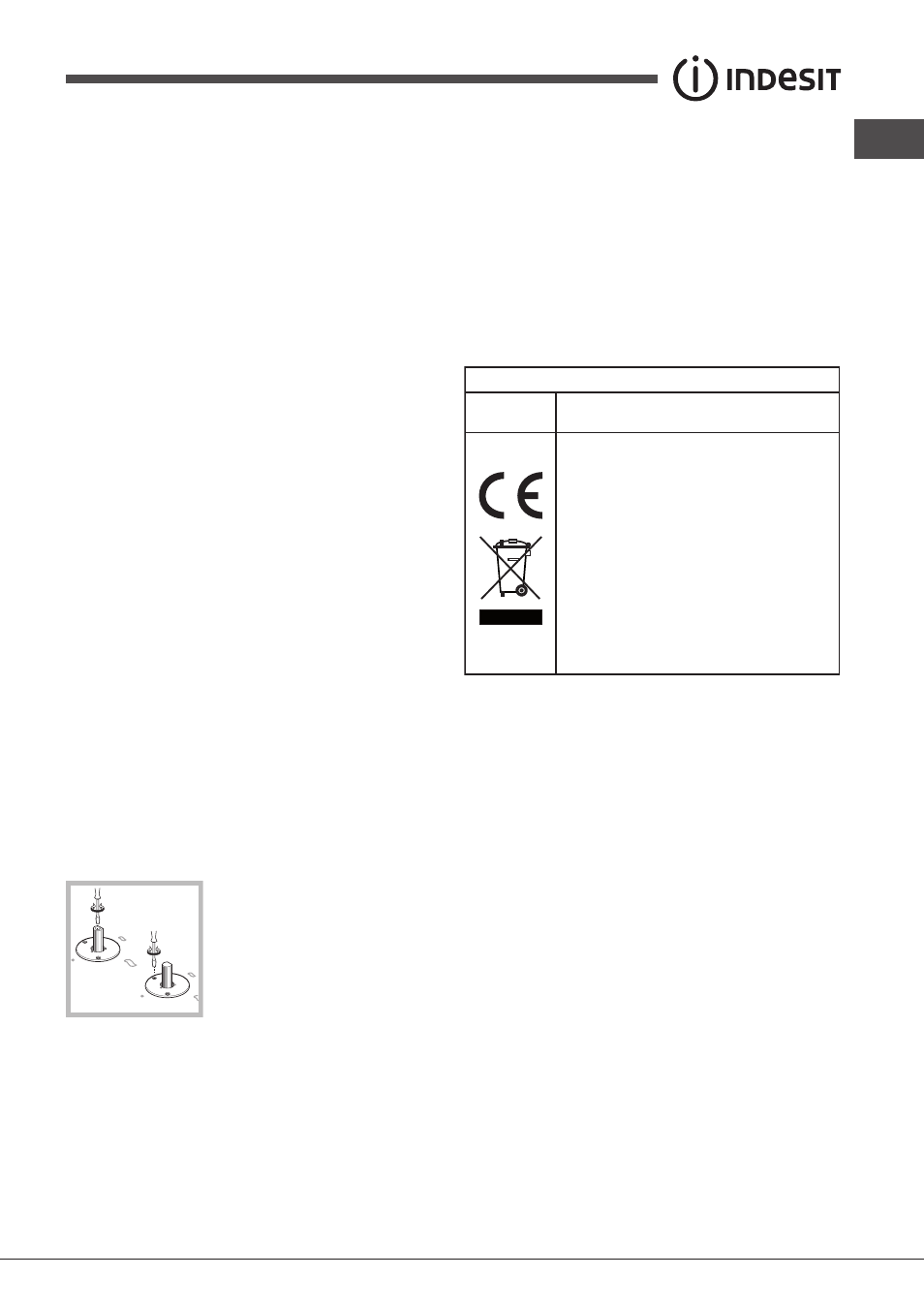

• Regulacja minimów
1. Ustawić kurek w położeniu minimum;
2. Zdjąć pokrętło i posługując się
śrubą regulacyjna znajdująca
się wewnątrz lub obok osi kurka
uzyskać najmniejszy regularny
płomień.
3. Upewnić się, czy podczas szybkiego obracania
pokrętłem z położenia maksymalnego do minimalnego
nie występuje gaśnięcie palników.
4. W urządzeniach wyposażonych w urządzenie
zabezpieczające (termopara) w przypadku niezadziałania
urządzenia z palnikami ustawionymi na minimum należy
zwiększyć minimalne przepływy przy pomocy śruby
regulacyjnej.
5. Po zakończeniu regulacji ponownie założyć plomby
lakowe, lub z równorzędnego materiału, umieszczone
na obejściu.
! W przypadku gazu płynnego śruba regulacyjna powinna
być dokręcona do końca.
! Po zakończeniu operacji należy wymienić poprzednia
etykietę nastawień na etykietę odpowiadającą nowemu
gazowi użytkowemu, dostępną w naszych centrach obsługi
technicznej.
! W sytuacji, gdy ciśnienie stosowanego gazu stanie się
różne (lub zmienne) od przewidywanego, koniecznym
jest zainstalowanie na przewodach doprowadzających
regulatora ciśnienia (zgodnie zobowiązującą normą
krajową „regulatory kanałowe dla gazu”).
Podłączenia
elektryczne
TABLICZKA ZNAMIONOWA
patrz tabliczka znamionowa
Niniejsze urządzenie zostało wyprodukowan
e zgodnie z następującymi dyrektywami unijn
ymi:
- 2006/95/CEE z dn. 12/12/06 (o Niskim Napi
ęciu) wraz z późniejszymi zmianami
- 2004/108/CEE z dn. 15/12/04 (o Zgodności
Elektromagnetycznej) wraz z późniejszymi z
mianami
- 93/68/CEE z dn. 22/07/93 wraz z późniejsz
ymi zmianami.
- 2009/142/CEE z 30/11/09 (Gaz) wraz z póź
niejszymi zmianami.
- 2012/19/EC wraz z późniejszymi zmianami.
