20
RO

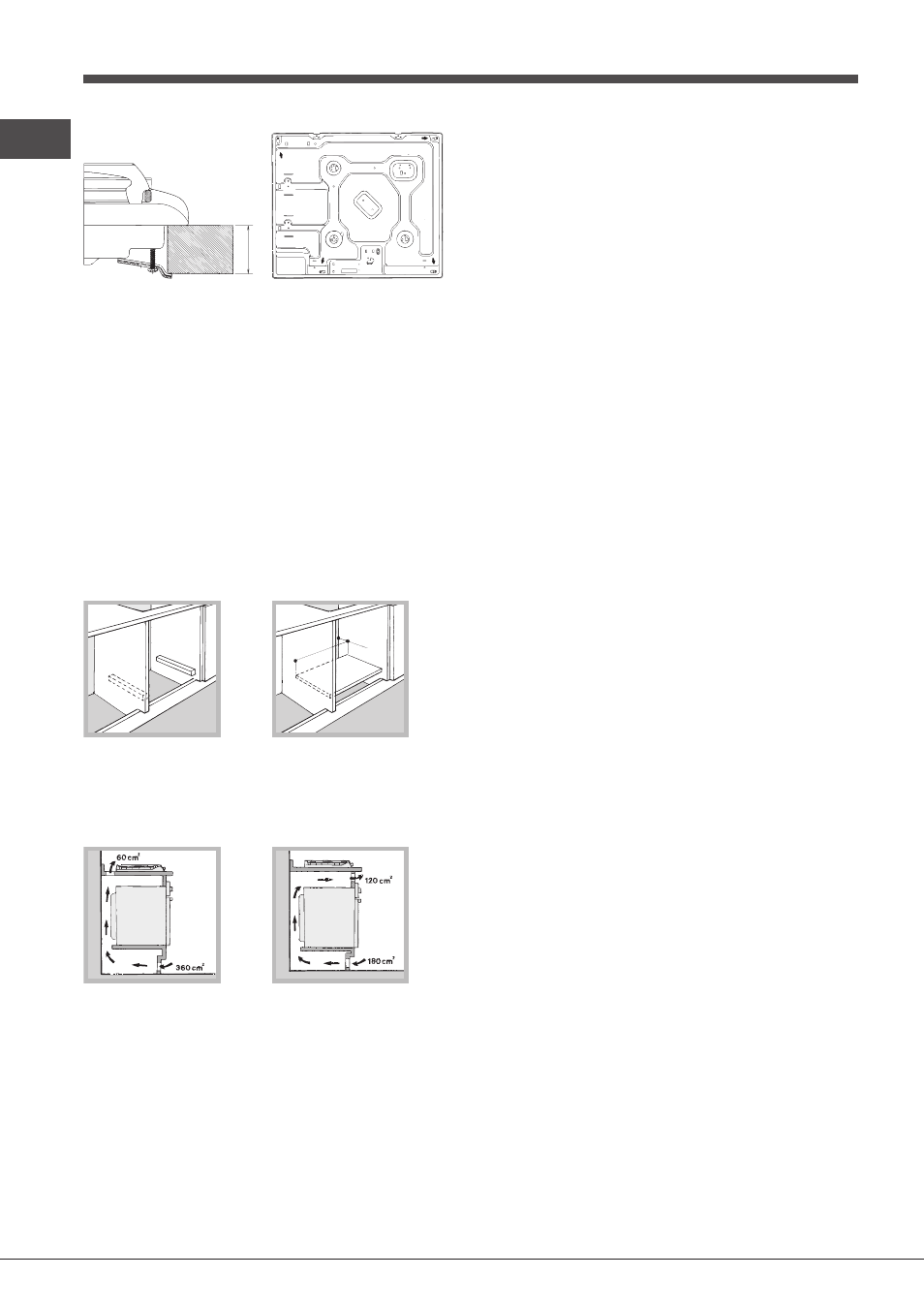

Faţă
40
Poziţia clemei pentru
Spate
sus H=40mm
! Folosiţi clemele conţinute în “punguţa cu accesorii”
• În cazul în care plita nu este instalată deasupra unui
cuptor încorporat, trebuie intercalat un panou din lemn
pentru izolare. Acesta trebuie poziţionat la o distanţă
minimă de 20 mm. de fundul tăvii cu plite.
Ventilare
Pentru a garanta o bună ventilare este necesar să eliminaţi
peretele din spatele nişei. Este preferabil să instalaţi
cuptorul astfel încât acesta să se sprijine pe 2 suporturi din
lemn. Dacă, în caz contrar exista un plan de sprijin continuu,
acesta trebuie să aibă o deschidere de cel puţin 45 x 560
mm (a se vedea figurile).
560 mm
.
45 mm.
În cazul instalării deasupra unui cuptor încorporabil, fără
ventilare forţată de răcire, pentru a permite o ventilare
adecvată în interiorul mobilei trebuie prevăzute orificii de
pătrundere şi evacuare a aerului (a se vedea figurile)
Conexiunea electrică
Plitele prevăzute cu cablu de alimentare tripolar sunt
predispuse la funcţionarea cu curent alternativ, la tensiunea
şi frecvenţa de alimentare indicate pe eticheta aparatului
(situată pe partea inferioră a plitei). Conductorul este de
culoare galben-verzui. În cazul instalării deasupra unui cuptor
încorporabil, conexiunea electrică a plitei şi a cuptorului trebuie
realizată separat, atât din motive de siguranţă electrică cât şi
pentru a facilita scoaterea eventuală a cuptorului.
Branşamentul cablului de alimentare la reţeaua electrică
Montaţi pe cablu un ştecher corespunzător sarcinii înscrise
pe eticheta cu caracteristici a produsului.
În cazul branşamentului direct pe linia electrică, intercalaţi
între aparat şi linia electrică un întrerupător omnipolar cu
deschiderea de minim 3 mm între contacte, dimensionat
la sarcină şi în conformitate cu normele în vigoare (firul de
împământare galben-verzui să nu fie întrerupt de întrerupător).
Cablul de alimentare este astfel plasat încât să nu atingă în nici
un punct al său o temperatură depăşind-o pe cea ambientală
cu 50°C.
! Instalatorul este responsabil de corectitudinea
branşamentului şi de efectuarea acestuia în conformitate
cu normele de siguranţă.
Înaintea efectuării branşamentului, verificaţi ca:
• priza să fie cu împământare şi conform normelor legale;
• priza să fie în măsură de a suporta sarcina maximă de
putere a aparatului, indicată pe eticheta cu caracteristici;
• tensiunea de alimentare să fie cuprinsă în valorile indicate
pe eticheta cu caracteristici;
• priza să fie compatibilă cu ştecherul aparatului. În
caz contrar, înlocuiţi priza sau ştecherul; nu folosiţi
prelungitoare.
! După instalare, cablul electric şi priza de curent trebuie
să fie uşor accesibile.
! Cablul nu trebuie să fie îndoit sau zgâriat.
! Cablul trebuie verificat periodic şi înlocuit doar de către
tehnicieni autorizaţi (a se vedea cap. Asistenţă).
! Producătorul îşi declină orice responsabilitate dacă aceste
indicaţii nu sunt respectate.
Conectarea la gaz
Conectarea aparatului la butelie sau la reţeaua de gaz
conform Normelor naţionale în vigoare trebuie executată de
un instalator autorizat care va şti dacă aparatul este reglat
pentru tipul de gaz ce va fi utilizat. În caz contrar, se vor
consulta instrucţiunile de la cap. “Adaptarea la diferite tipuri
de gaz”. Dacă plita este conectată la butelie, utilizaţi numai
regulatoare de presiune în conformitate cu standardele
Normei naţionale aferente în vigoare
! Pentru o funcţionare sigură, pentru o utilizare adecvată a
energiei şi pentru prelungirea duratei aparatului, verificaţi
ca presiunea de alimentare să respecte valorile indicate în
tabelul 1 “Caracteristici ale arzătoarelor şi injectoarelor”.
Racordarea tubului rigid (cupru sau oţel)
! Racordarea la reţeaua de gaz trebuie efectuată astfel
încât aparatul sau diferite părţi ale acestuia să nu fie
obstrucţionate.
Rampa de alimentare este prevăzută cu un racord în
formă de “L” orientabilă cu manşon de etanşeitate. Dacă
este necesar ca acest racord să fie rotit, trebuie neapărat
înlocuit manşonul de etanşeitate (livrat o dată cu aparatul).
Racordul de intrare a gazului în aparat este un conector
filetat, G 1/2 tarod cilindric.
