33
CZ
Připojení k rozvodu plynu prostřednictvím hadice
z jednolité nerezavějící oceli s úchyty se závity
Spojka pro pøívod plynu do zaøízení je se závitem 1/2 pro
plyn, samec, válcová.
Uvedení těchto hadic do provozu musí být provedeno tak,
aby jejich délka ve stavu nejvyššího natažení nepřevyšovala
2000 mm. Po uskutečněném připojení se ujistěte, že kovová
hadice nepřichází do styku s částmi nábytku a že není
ničím přitlačena.
! Používejte výhradně hadice a těsnění odpovídající platným
národním normám.
Kontrola těsnosti
! Po ukončení instalace zkontrolujte dokonalou těsnost
všech spojů s použitím mýdlového roztoku. Nikdy
nepoužívejte k tomuto účelu plamen.
Přizpůsobení různým druhům plynu
Pro přizpůsobení varné desky různým druhům plynu, které
se liší od druhu, pro který byla deska vyrobena (uvedený na
štítku připevněném ve spodní části desky nebo obalu), je
třeba vyměnit trysky hořáků provedením následujících úkonů:
1. Odložte mřížky a vytáhněte hořáky z jejich uložení.
2. Odšroubujte trysky s použitím 7 mm trubkového klíče a
nahraďte je těmi, které jsou vhodné pro nový druh plynu
(viz tabulka 1 „Údaje hořáků a trysek“).
3. Proveďte zpětnou montáž součástí realizací výše
uvedených úkonů v opačném pořadí.
4. Po ukončení výměny nahraďte starý štítek se seřízením
novým, který odpovídá nově používanému plynu; tento
štítek lze získat v našich střediscích servisní služby.
• Regulace primárního vzduchu hořáků
Hořáky nevyžadují regulaci primárního vzduchu.
• Regulace primárního vzduchu hořáků
1. Přetočte otočný ovladač do polohy odpovídající minimu;

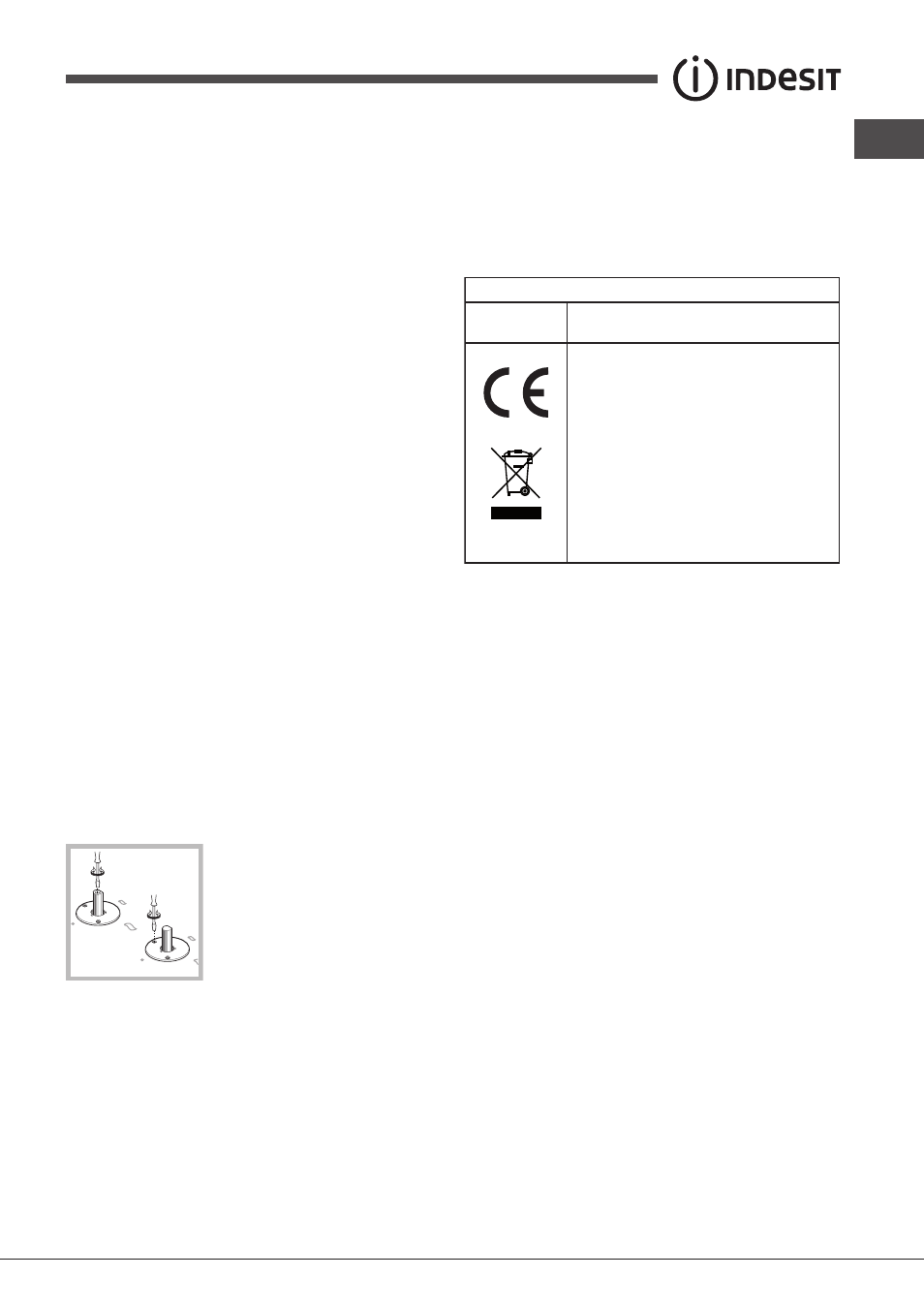

2. Sejměte knoflík otočného
ovladače a prostřednictvím šroubu
umístěného uvnitř nebo na boku
dříku otočného ovladače seřiďte
průtok až do dosažení pravidelného
malého plamene.
3. Zkontrolujte, zda při rychlém přetočení otočného
ovladače z polohy odpovídající maximu do polohy
odpovídající minimu nedojde ke zhasnutí hořáku.
4. U zařízení vybavených bezpečnostním zařízením
(termočlánkem) v případě chybějící činnosti zařízení s
hořáky na minimu zvyšte jejich průtok prostřednictvím
seřizovacího šroubu.
5. Po uskutečnění nastavení obnovte pečetě na obtoku
pečetním voskem nebo ekvivalentními materiál.
! V případě tekutých plynů musí být seřizovací šroub
zašroubován až na doraz.
! Po ukončení výměny nahraďte starý štítek se seřízením
novým, který odpovídá nově používanému plynu; tento
štítek lze získat v našich střediscích servisní služby.
! Když se tlak plynu liší (nebo mění) ve srovnání
s předepsanou hodnotou, je třeba nainstalovat na vstupní
potrubí regulátor tlaku (v souladu s platnými národními
normami pro „regulátory pro kanalizované plyny“.)
Elektrické
zapojení
ŠTÍTEK S JMENOVITÝMI ÚDAJI
viz štítek s jmenovitými údaji
Toto zařízení je ve shodě s následujícími
směrnicemi Evropské unie:
- 2006/95/EHS z 12.02.2006 (Nízké
napětí) v platném znění
- 2004/108/EHS z 15.12.04
(Elektromagnetická kompatibilita) v
platném znění
- 93/68/EHS z 22.07.1993 v platném
znění.
-2009/142/EHS z 30.11.2009 (Plyn) v
platném znění.
- 2012/19/ES v platném znění.
