555 mm
55 mm
475 mm

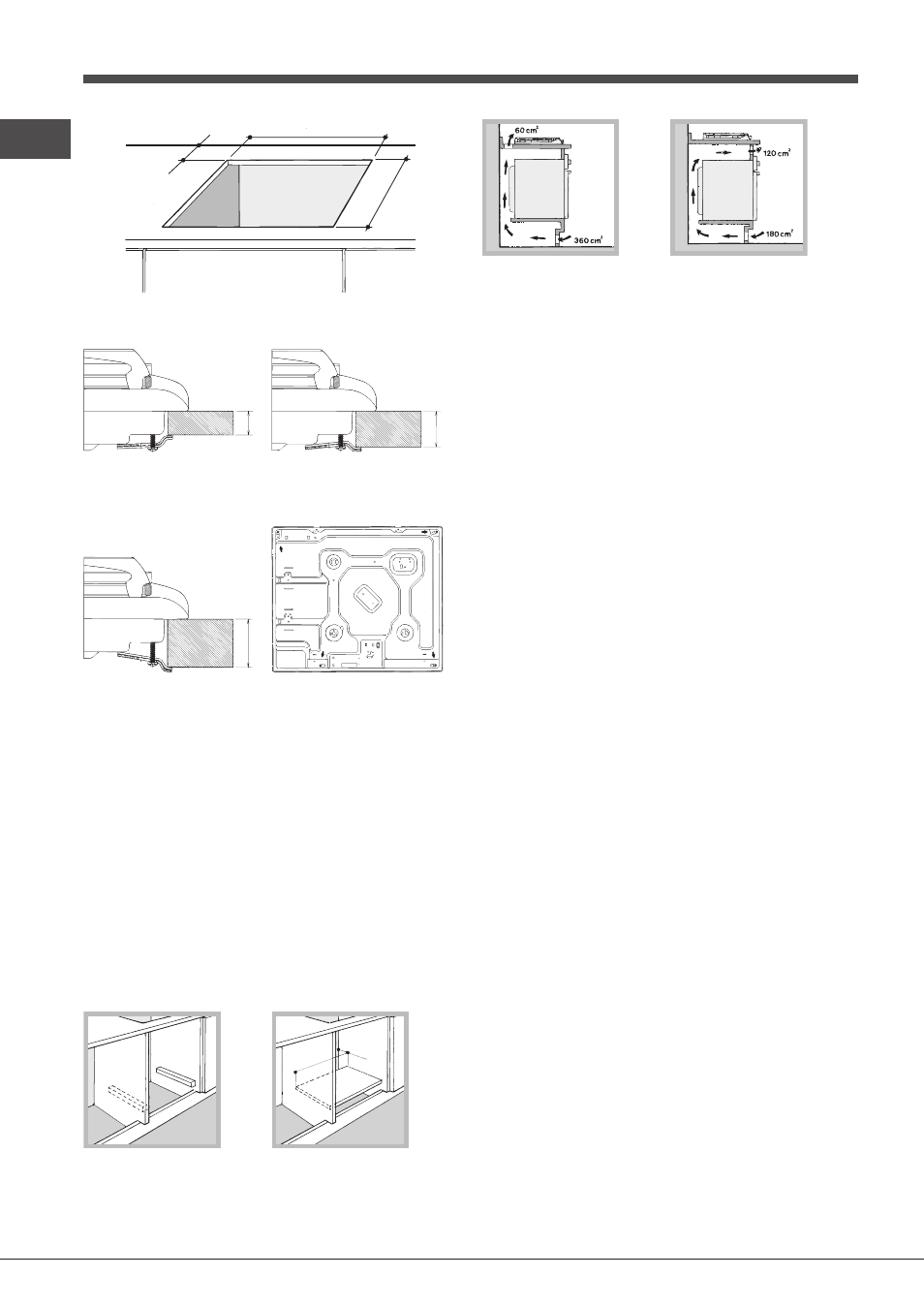

Діаграма фіксації кріплень
20
30
Розташування кріплення Розташування кріплення
до стільниці H=20mm до стільниці H=30mm
Спереду
40
Розташування кріплення Ззадудля
до стільниці H=40mm
! Використовуйте кріплення, які надаються в
“комплектіпоставки”
• У випадку, якщо під плитою не встановлена
вбудованадуховка, то для утримання тепла необхідно
встановитидерев’яну панель, як утеплювач. Вона
повинна бутирозміщена на відстані не менше 20 мм
від нижньоїчастини плити.
Вентиляція
Для забезпечення достатньої вентиляції, необхідно
знятизадню панель шафи. Бажано встановити духовку
такимчином, щоб вона спиралася на дві підставки з
дерева, абона абсолютно плоску поверхню з розмірами
не менше 45х 560 мм (дивіться малюнки).
560 mm
.
45 mm.
Якщо плита встановлюється над піччю без
примусовоївентиляції та охолодження системи, для
необхідногоповітрообміну всередині шафи повиннібути
забезпечені повітряні отвори, через які повітря
можепройти(дивіться малюнок).
Електричне підключення
П л и т а о бл а д н а н а т р и п о л ю с н и м к а б ел е м
живленняпризначеним для роботи зі змінним струмом
при напрузіі частоті зазначених на табличці (вона
розташована нанижній частині приладу). Заземлюючий
дріт в кабелі маєзелений і жовтий колір. Якщо разом з
плитою має бутивстановлена електрична вбудована
духовка, то їхелектричні підключення повинні бути
встановленіокремо, як для електробезпеки так і для
більш зручноговилучення духовки.
Підключення кабелю живлення до мережі
Встановити стандартизований штепсель відповідно
донавантаження, вказаного на табличці.Багатополюсний
вимикач з мінімальною відстанню 3 ммміж контактами,
відповідно до електричногонавантаження і місцевими
стандартами,має бути розміщений між плитою і
мережею в разіпрямого підключення до електричної
мережі.Вимикач повинен бути придатним для
підключення домережі і повинен відповідати діючим
правиламелектробезпеки (провід заземлення не
повиненперериватися вимикачем). Кабель живлення не
повинніконтактувати з поверхнею, яка має температуру
вище50°С.
! М о н т а ж н и к п о в и н е н п е р е к о н а т и с я у
правильностіелектричних з’єднань, які були під’єднані і
що вонивідповідають правилам техніки безпеки.
П е р е д п і д к л ю ч е н н я м д о д ж е р е л а
живлення,переконайтеся у тому, що:
• Плита заземлена і відповідає діючим нормам;
• Ро з ет к а п о в и н н а б у т и р о з р а х о в а н а н а
максимальнуспоживану потужність плити, яка
вказана в таблиці;
• Напруга відповідає діапазону значень, зазначеного
втаблиці;
• Розетка повинна бути сумісна з вилкою плити.
Якщорозетка несумісна з вилкою, запитайте
фахівців зтехнічної підтримки, щоб замінити її. Не
використовуйтеподовжувачі та трійники.
! Кабель живлення і розетки повинні бути легко
доступні,після встановлення плити.
! Кабель не повинен бути зігнутим або затиснутим.
! Кабель повинен регулярно перевірятися і підлягатизаміні
тільки уповноваженими техніками (дивітьсяПідтримку).
! У випадку недотримання вище вказаних заходівбезпеки,
виробник не несе ніякої відповідальності.
