32
CZ

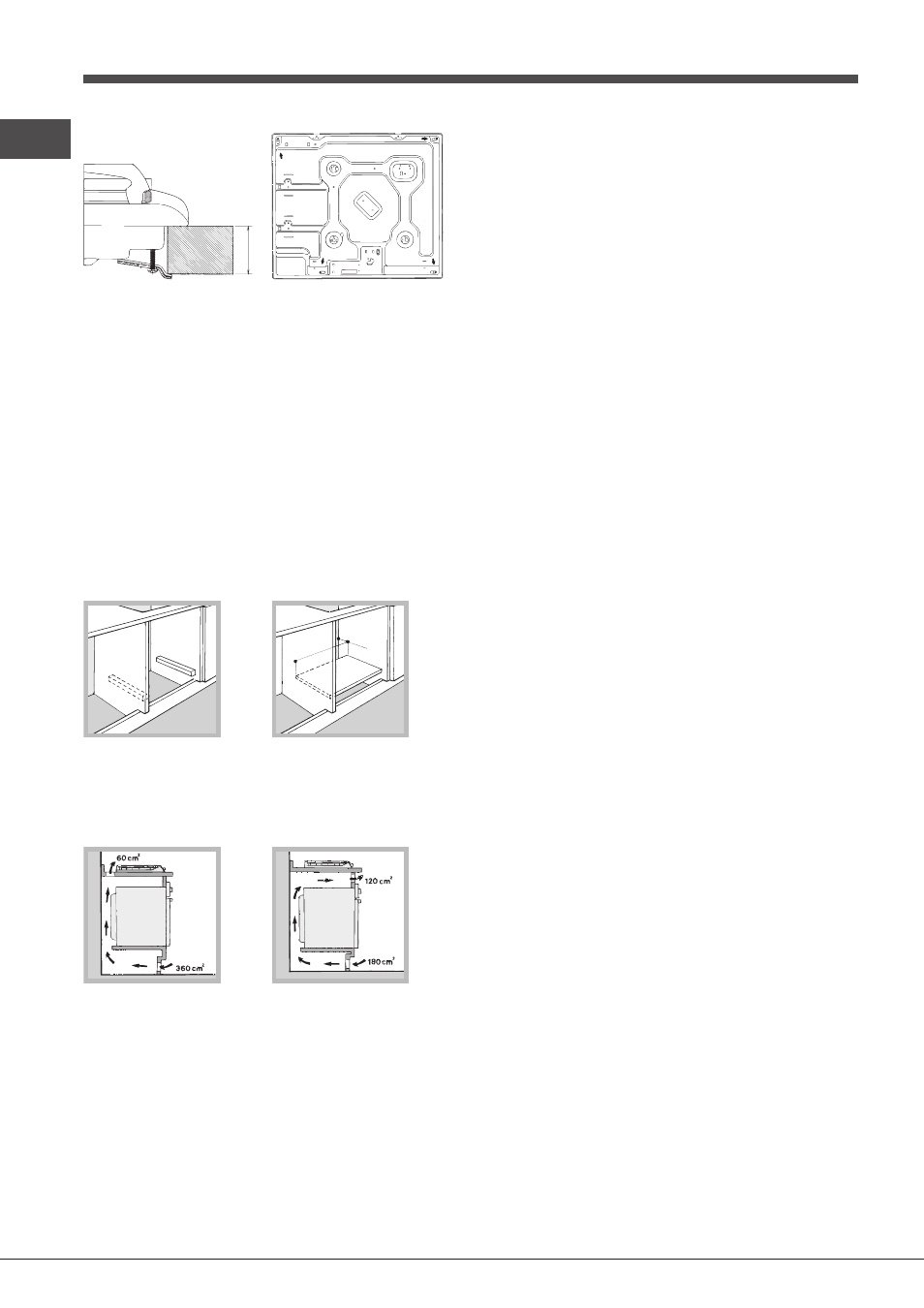

Přední část
40
Poloha háčku pro Zadní část
přichycení k pracovn
desce kuchyňské linky
H=40 mm
! Použijte háčky, které najdete v „balení příslušenství“.
• V případě, že varná deska nebude nainstalována na
vestavěné troubě, je třeba vložit dřevěný panel sloužící
jako izolace. Musí být umístěn v minimální vzdálenosti 20
mm od spodní části samotné varné desky.
Ventilace
Aby byla zajištěna vhodná ventilace, je třeba odstranit zadní
stěnu úložného prostoru. Doporučuje se nainstalovat troubu
tak, aby se opírala o dvě dřevěné lišty nebo o rovnou plochu
s otvorem nejméně 45 x 560 mm (viz obrázky).
560 mm
.
45 mm.
V případě instalace nad vestavěnou troubu bez nucené
chladicí ventilace je třeba kvůli zajištění vhodné ventilace
uvnitř nábytku zajistit otvory pro nasávání a výstup vzduchu
(viz obrázky).
Elektrické zapojení
Varné desky vybavené trojpólovým napájením jsou
uzpůsobené pro činnost se střídavým proudem s napětím
a frekvencí uvedenými na štítku s jmenovitými údaji
(umístěném na spodní části varné desky). Zemnicí vodič
je označen žlutozelenou barvou. V případě instalace nad
vestavěný sporák musí být elektrické zapojení varné desky
a trouby zrealizováno zvlášť, jednak z důvodů elektrické
bezpečnosti, jednak kvůli usnadnění případného vytažení
trouby.
Připojení napájecího kabelu do elektrické sítě
Na kabel namontujte normalizovanou zástrčku, vhodnou
pro proudový odběr, který je uveden na štítku s jmenovitými
údaji.
V případě přímého zapojení do sítě je třeba mezi zařízení
a síť zapojit omnipolární stykač s minimální rozpínací
vzdáleností kontaktů 3 mm, vhodný pro daný proudový
odběr a vyhovující platným normám (zemnicí vodič nesmí
být stykačem přerušen). Napájecí kabel musí být umístěn
tak, aby teplota žádné jeho části nepřesáhla teplotu
prostředí o 50°C.
! Pracovník, který provádí instalaci, odpovídá za správnost
elektrického zapojení a za dodržení bezpečnostních norem.
Před zapojením se ujistěte, že:
• Je zásuvka řádně uzemněna a odpovídá zákonným
předpisům;
• je zásuvka schopna snášet proudový odběr odpovídající
maximálnímu výkonu zařízení, uvedenému na štítku
s jmenovitými údaji;
• se napájecí napětí pohybuje v rozmezí uvedeném na
štítku s jmenovitými údaji;
• je zásuvka kompatibilní se zástrčkou zařízení. V opačném
případě vyměňte zásuvku nebo zástrčku; nepoužívejte
prodlužovací kabely ani rozvodky.
! Po ukončení instalace zařízení musí zůstat elektrický kabel
a elektrická zásuvka snadno přístupné.
! Kabel se nesmí ohýbat ani stlačovat.
! Kabel musí být pravidelně kontrolován a dle potřeby
vyměněn výhradně autorizovanými techniky (viz Servisní
služba).
! Firma neponese žádnou odpovědnost za nedodržení
těchto předpisů.
Připojení k rozvodu plynu
Připojení zařízení k potrubí nebo tlakové láhvi s plynem
musí být provedeno v souladu s platnými národními
normami, a to teprve poté, co jste se ujistili, že je seřízeno
pro druh plynu, kterým bude napájeno. V opačném případě
proveďte úkony uvedené v odstavci „Přizpůsobení různým
druhům plynu“.
V případě napájení tekutým plynem z tlakové láhve použijte
regulátory tlaku odpovídající platným národním normám.
! Kvůli zajištění bezpečné činnosti, pro realizaci vhodného
způsobu použití energie a zajištění delší životnosti zařízení
se ujistěte, že přívodní tlak odpovídá hodnotám uvedeným
v tabulce „Údaje hořáků a trysek“
Připojení trubkou (měděnou nebo ocelovou)
! Připojení k rozvodu plynu musí být provedeno tak, aby
nevyvolávalo žádný druh námahy zařízení.
Na napájecí rampě zařízení je přítomna nasměrovatelná
spojka ve tvaru “L”, jejíž těsnost je zajištěna těsněním.
V případě, že je třeba otočit spojku, ihned proveďte výměnu
těsnění (součást výbavy zařízení). Spojka pro přívod plynu
do zařízení je se závitem 1/2 pro plyn, samec, válcová.
