38
HU

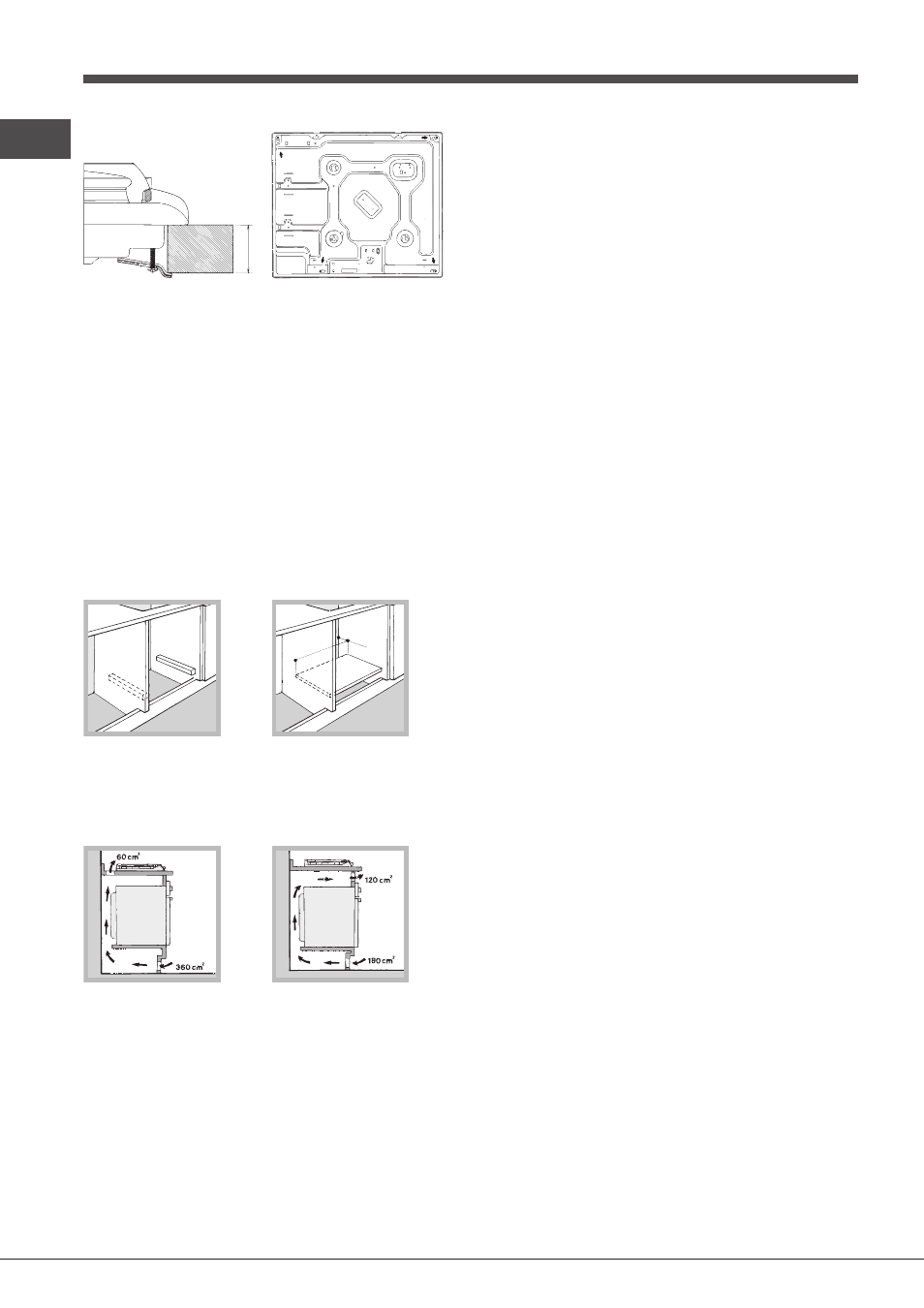

Elülső oldal
40
A kampó helyzete Hátulsó oldal
H=40 mm munkalap
esetén
! A kiegészítőként mellékelt kampók használata.
• Amennyiben a főzőlapot nem beépíthető sütő fölé szereli
be, szigetelésként egy falapot be kell szerelni. Ezt a
lapot a főzőlap aljától legalább 20 mm távolságban kell
elhelyezni.
Szellőzés
A jó szellőzés garantálása érdekében a sütőnek helyet adó
bútorrész hátlapját le kell venni. A sütőt lehetőleg úgy kell
beszerelni, hogy két fa alátétre vagy egy olyan folytonos
felületre támaszkodjon, amely legalább 45 x 560 mm
nagyságú nyílással rendelkezik (lásd ábra).
560 mm
.
45 mm.
Amennyiben a főzőlapot hűtőventilátorral nem rendelkező
beépíthető sütő fölé szereli be, a bútor belsejének megfelelő
szellőzését bemenő és kimenő szellőzőnyílásokkal kell
biztosítani (lásd ábra).
Elektromos csatlakoztatás
A háromfázisú tápkábellel rendelkező főzőlapokat a főzőlap
hátoldalán elhelyezett adattáblán feltüntetett feszültségű
és frekvenciájú váltóáramot szolgáltató hálózatokkal való
használatra tervezték. A kábel földelő ere sárga-zöld
színnel van megkülönböztetve. Beépíthető sütő fölé való
beszereléskor – érintésbiztonsági okokból, valamint a sütő
esetleges kivehetőségének megkönnyítése érdekében – a
főzőlap és a sütő elektromos bekötését külön kell elvégezni.
Az elektromos kábel bekötése a hálózatba
Szereljen fel a kábelre egy, az adattáblán megadott
terhelésnek megfelelő szabványos csatlakozódugót.
Amennyiben a kábelt közvetlenül a hálózathoz kívánja
csatlakoztatni, úgy a készülék és a hálózat közé a
terhelésnek és az érvényben lévő szabványoknak megfelelő,
legalább 3 mm-es omnipoláris kapcsolót kell beszerelni (a
földkábelt nem szabad megszakítóval ellátni). A hálózati
kábelt úgy kell elhelyezni, hogy sehol se melegedhessen a
szobahőmérsékletnél 50°C-kal magasabb hőmérsékletre.
! A készülék beszerelője felelős a megfelelő elektromos
csatlakoztatásért és a biztonsági előírások betartásáért.
A csatlakoztatás előtt győződjön meg az alábbiakról:
• az aljzat rendelkezik földeléssel és megfelel a szabványnak;
• az aljzat képes elviselni a készülék adattábláján feltüntetett
maximális teljesítmény terhelését;
• a tápfeszültség megfelel az adattáblán feltüntetett
értékeknek;
• az aljzat kompatíbilis a készülék csatlakozódugójával. Ha
nem, cserélje ki az aljzatot vagy a dugót – ne használjon
hosszabbítót vagy elosztót.
! A beszerelt készülék elektromos kábelének és a fali
csatlakozónak könnyen hozzáférhetőnek kell lennie.
! A kábel nem hajolhat meg és nem lehet összenyomva.
! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag
engedéllyel rendelkező szakember végezheti el (lásd
Szerviz).
! A fenti előírások be nem tartása esetén a gyártó elhárít
minden felelősséget.
Gázbekötés
A készülék gázvezetékhez vagy gázpalackhoz való
csatlakoztatása az érvényben lévő nemzeti szabványoknak
megfelelően csak azután végezhető el, hogy meggyőződött
arról, hogy a készülék a szolgáltatott gáz típusára van
beállítva. Ellenkező esetben hajtsa végre az „Átállítás más
gáztípusra” című fejezetben leírt lépéseket.
Abban az esetben, ha a készüléket cseppfolyósított gázzal,
palackról működteti, használjon az érvényben lévő nemzeti
szabványoknak megfelelő nyomásszabályozót.
! A biztonságos működés, az energiatakarékos használat és
a készülék hosszú élettartama érdekében, bizonyosodjon
meg arról, hogy a tápnyomás megfelel a „Gázégők és
a fúvókák jellemző adatai” című 1. táblázatban közölt
értékeknek.
Bekötés merev csővel (réz vagy acél)
! A gázhálózatra való bekötést úgy kell elvégezni, hogy az
semmilyen szempontból ne vegye igénybe a készüléket.
A készülék csatlakozó csonkja tömítéssel rendelkezo,
forgatható „L” toldalékkal van ellátva. Amennyiben
a csatlakozást el kell forgatnia, egyúttal cserélje le
tömítést egy újra (a készülékhez mellékelve). A készülék
gázbemeneti csatlakozása 1/2 hüvelykes csavarmenettel
van ellátva.
