14
PL

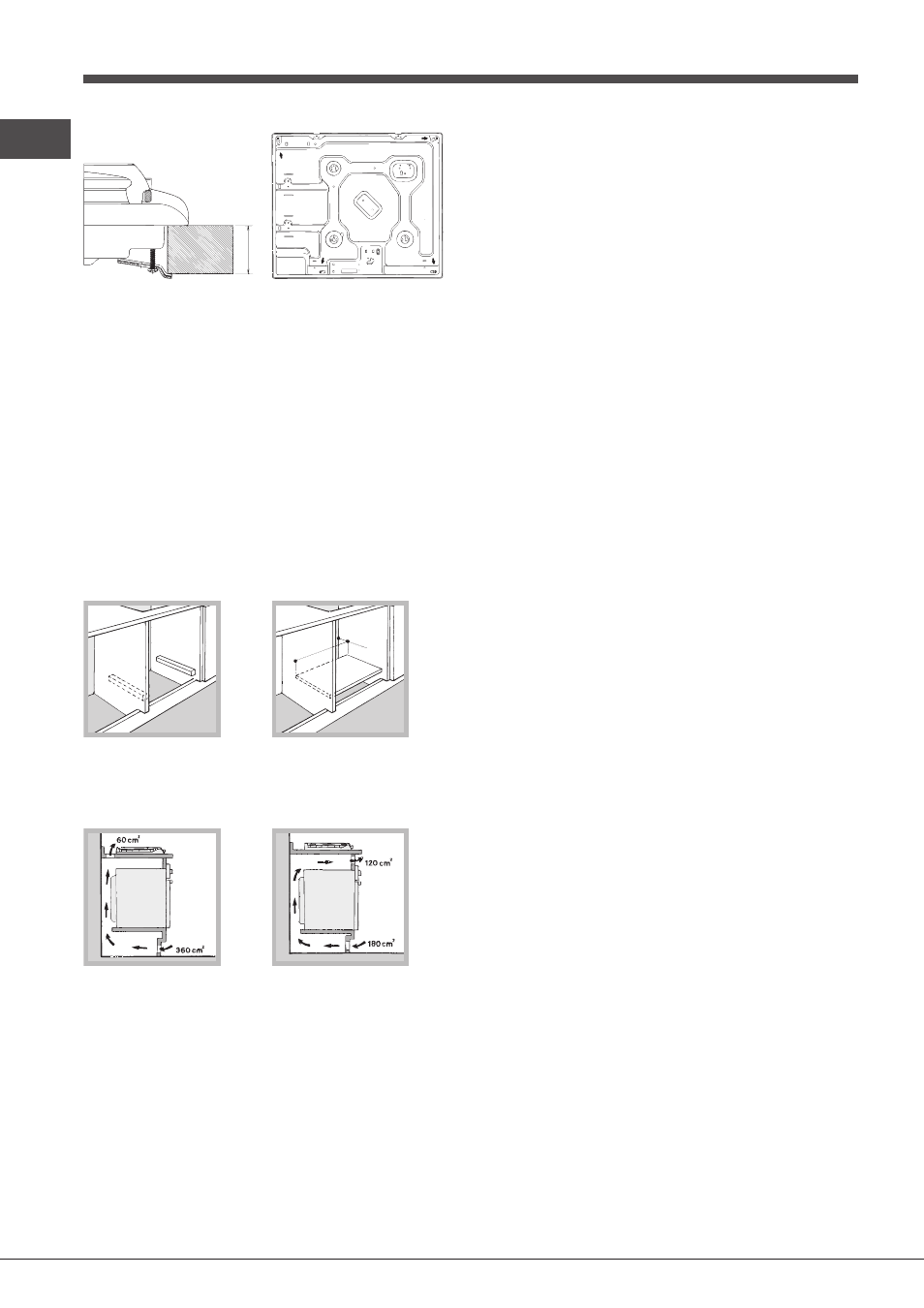

Przód
40
Położenie uchwytu w Tył
stosunku do top H=40mm
! Stosować uchwyty zawarte w „zestawie akcesoriów”
• W przypadku, gdy płyta nie jest zainstalowana na
zabudowanym piekarniku, koniecznym jest zastosowanie
płyty drewnianej jako izolatora. Powinna być ona
zamocowana w odległości minimum 20 mm od dolnej
części samej płyty roboczej.
Obieg powietrza
W celu zapewnienia dobrego obiegu powietrza koniecznym
jest usunięcie tylnej ścianki komory. Najlepiej zainstalować
piekarnik w taki sposób, aby wspierał się na dwóch listwach
drewnianych lub na drewnianej desce z prześwitem
przynajmniej 45 x 560 mm (patrz ilustracje).
560 mm
.
45 mm.
W przypadku instalacji na piekarniku nie wyposażonym
w obieg chłodzący należy zapewnić swobodny przepływ
powietrza w celu właściwej wentylacji (patrz ilustracja).
Podłączenie do sieci elektrycznej
Płyty wyposażone w przewód zasilający trójżyłowy
dostosowane są do pracy na prąd zmienny przy napięciu i
częstotliwości zasilania wskazanych na tabliczce znamionowej
(umieszczonej w dolnej części płyty). Przewód uziemienia w
sznurze oznaczony jest kolorem żółto-zielonym. W przypadku
zainstalowania ponad piekarnikiem zabudowanym podłączenia
elektryczne płyty i piekarnika powinny być wykonane osobno,
tak z przyczyn bezpieczeństwa elektrycznego, jak i dla
ułatwienia ewentualnego wyjęcia piekarnika.
Podłączenie przewodu zasilającego do sieci
Zamocować na przewodzie znormalizowaną wtyczkę do
obciążeń wskazanych na tabliczce znamionowej.
W przypadku bezpośredniego podłączenia do sieci koniecznym
jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika
polowego z otwarciem minimalnym pomiędzy stykami
3 mm przeznaczonego do obciążeń i odpowiadającego
obowiązującym normom (przewód uziemienia nie powinien
być przerywany przez wyłącznik). Przewód zasilania powinien
być umieszczony w taki sposób, aby w żadnym punkcie
temperatura otoczenia nie przekraczała 50°C.
! Instalator odpowiada za poprawność podłączenia
elektrycznego i za zachowanie norm bezpieczeństwa.
Przed wykonaniem podłączenia należy upewnić się, czy:
• gniazdko posiada odpowiednie uziemienie i zgodne jest
z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać obciążenie maksymalnej
mocy urządzenia wskazane na tabliczce znamionowej;
• napięcie zasilania odpowiada wartościom podanym na
tabliczce znamionowej;
• gniazdko musi być odpowiednie dla wtyczki urządzenia.
W przeciwnym razie należy wymienić gniazdko lub
wtyczkę; nie stosować przedłużaczy, ani rozgałęźników.
! Po zainstalowaniu urządzenia przewód elektryczny i
gniazdko powinny być łatwo dostępne.
! Kabla nie wolno zginać ani przyciskać.
! Przewód elektryczny musi być okresowo sprawdzany
i wymieniany jedynie przez autoryzowanych techników
(patrz Serwis).
! Producent odrzuca wszelką odpowiedzialność w
przypadku, gdy niniejsze zasady nie będą przestrzegane.
Podłączenie gazu
Podłączenie urządzenia do przewodów lub butli gazowej powinno
zostać wykonane zgodnie z zaleceniami obowiązujących norm
krajowych dopiero po upewnieniu się, że jest ono wyregulowane
do pracy z rodzajem gazu, którym będzie zasilane. W
przeciwnym wypadku wykonać czynności wskazane w
paragrafie “Dostosowanie do różnych rodzajów gazu” W
przypadku zasilania płynnym gazem z butli, stosować regulatory
ciśnienia zgodne z obowiązującymi normami krajowymi.
! W celu uzyskania pewności pracy, odpowiedniego zużycia
energii i zwiększenia trwałości urządzenia należy upewnić
się czy ciśnienie zasilania mieści się w granicach zalecanych
w tabeli 1 „Charakterystyki palników i dysz”.
Podłączenie przewodem sztywnym (miedź lub stal)
! Podłączenie do urządzenia gazowego powinno być
wykonane w taki sposób, aby nie powodować żądnych
naprężeń urządzenia.
Na przewodzie zasilającym urządzenie znajduje się
ruchome złącze kolankowe “L” , którego szczelność
zapewniona jest uszczelką. W przypadku gdyby okazało się,
że koniecznym jest obrócenie kolanka należy obowiązkowo
wymienić uszczelkę (na wyposażeniu urządzenia). Złącze
wejściowe gazu do urządzenia jest gwintowane gwintem
gazowym 1/2 walcowym męskim.
