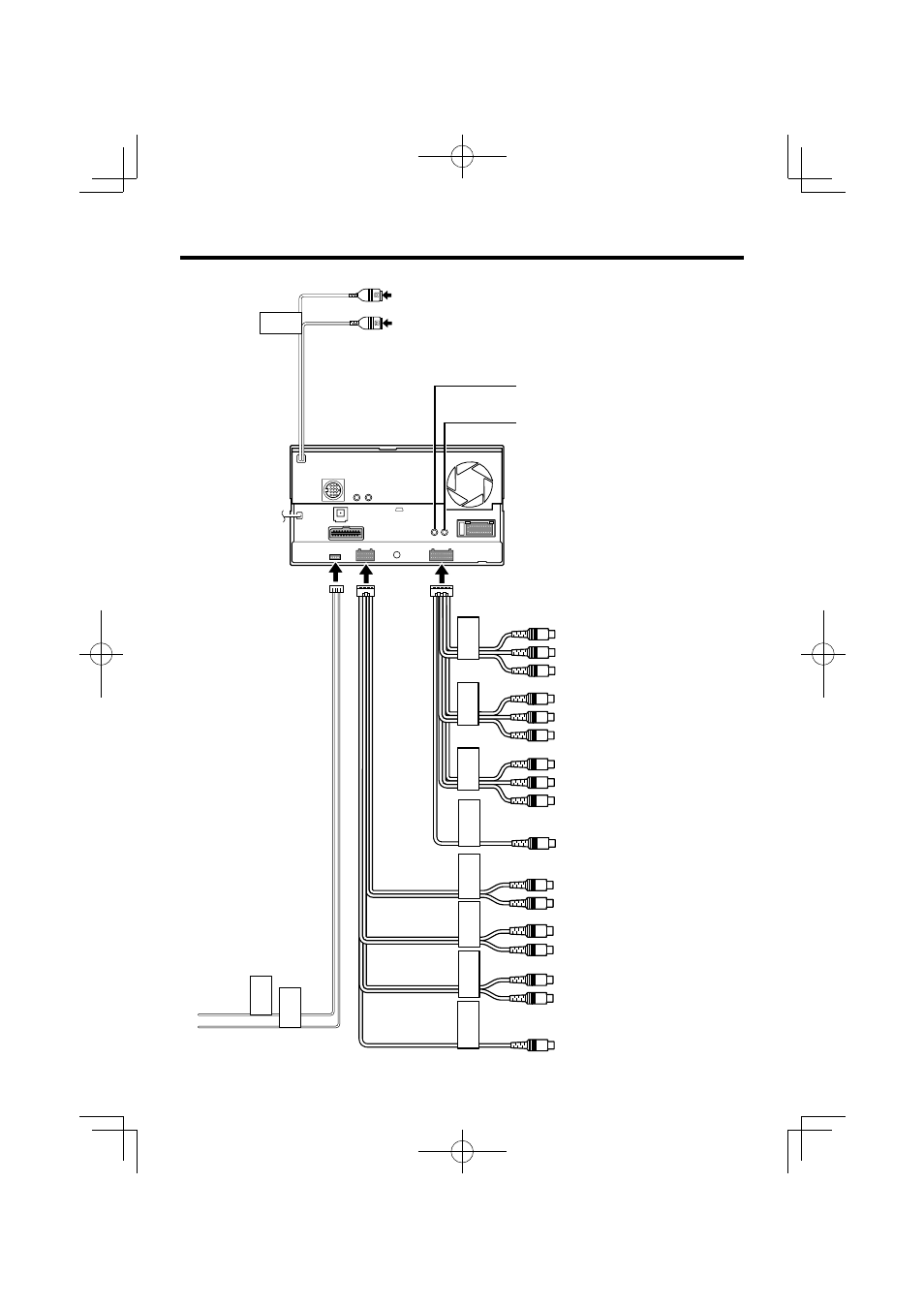

Підключення системи
CAMERA
REAR VIEW
A
V
IN 2
CENTER
A
V
IN1
FR
ONT
REAR
W
OOFER
SUB
RELA
Y 2
RELA
Y 1
A
V
OUT
iPod
До коробки реле
Додаткове
обладнання
номер 2
USB-пристрій (наявний у торгівельній мережі)
Відеовхід (вхід iPod/AV 3 із можливістю
переключення)
Міні-роз'єм без опору (3,5φ)
Аудіовхід (вхід iPod/AV 3 із можливістю
переключення)
Міні-роз'єм стереофонічного типу без опору (3,5φ)
Додаткове
обладнання
номер 3
Додаткове обладнання
номер 4
USB-термінал
Передній передвихід
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Задній передвихід
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Передвихід динаміка низьких частот
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Вхід камери заднього виду
• Вхід відео (жовтого кольору)
Вхід аудіо/відео
• Вхід відео (жовтого кольору)
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Вхід аудіо/відео
• Вхід відео (жовтого кольору)
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Вихід аудіо/відео
• Відеовихід (жовтого кольору)
• Вхід лівого аудіосигналу (білого кольору)
• Вхід правого аудіосигналу
(червоного кольору)
Центральний передвихід
iPod (наявний у торгівельній мережі)
