DNX9240BT/DDX8024BT/DDX8054BT
Подключение
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

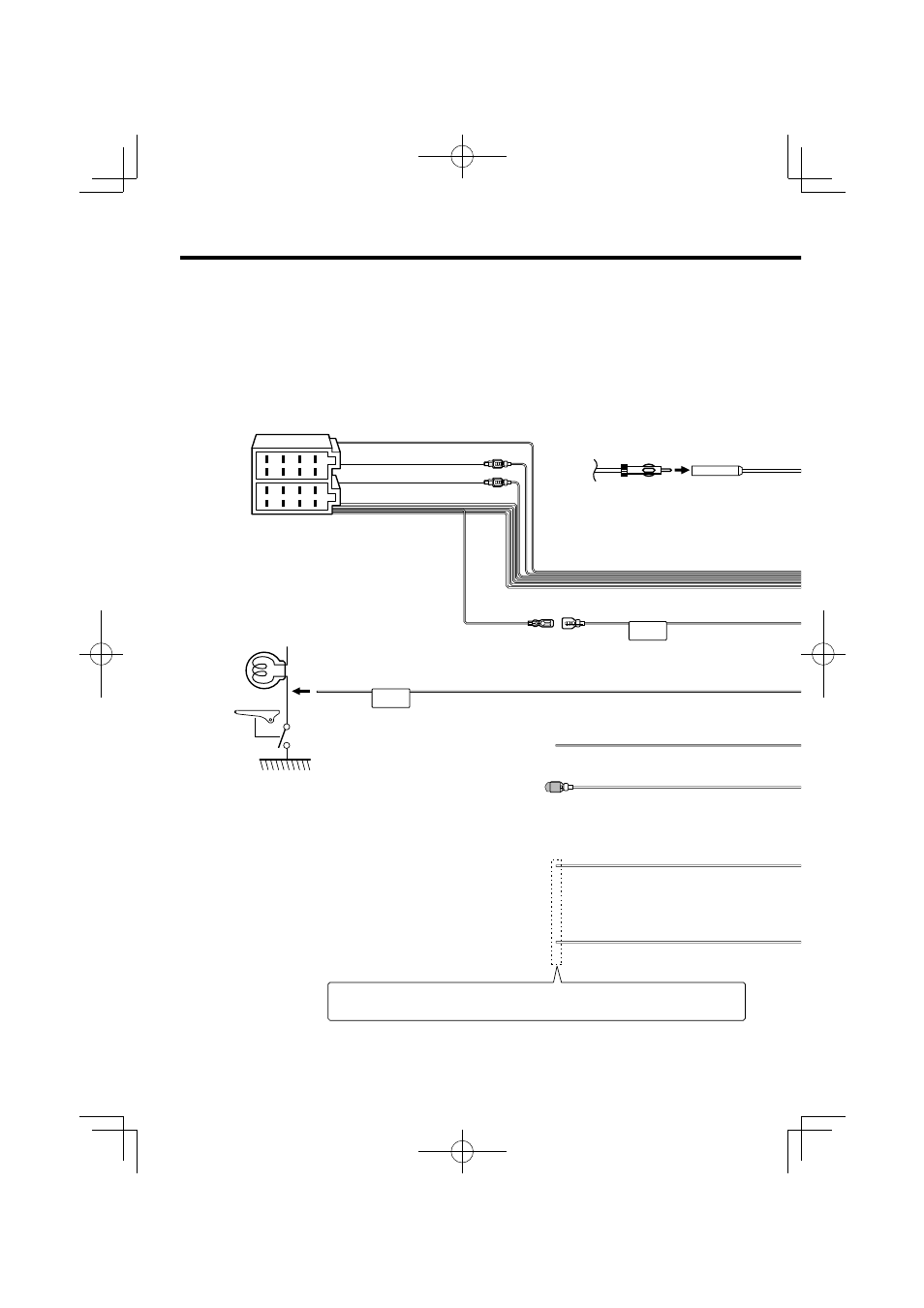

Кабель аккумулятора (желтый)
Провод заземления (черный)
Кабель зажигания (красный)
Подключите к разъему регулировки мощности (при
использовании дополнительного усилителя мощности)
или к разъему управления антенной в автомобиле.
Провод регулировки мощности/управления
двигателем антенны (синий/белый)
Провод управления затемнением
(оранжевый/белый)
(оранжевый/белый)
Провод антенны
Гнездо для
антенны FM/AM
(JASO)
Если провод не участвует в соединениях, не вытаскивайте его из
наконечника.
Подсоедините к заземленному разъему, когда звонит
телефон или во время разговора.
Провод выключения звука (коричневый)
О подсоединении навигационной системы
Kenwood смотрите в руководстве по
навигации.
Датчик стояночного тормоза (светло-зеленый)
Подсоедините к жгуту проводов детектора
автомобильного стояночного тормоза.
В целях безопасности всегда подключайте датчик стояночного тормоза.
Вход пульта дистанционного
управления (голубой/желтый)
К пульту дистанционного управления
Провод датчика заднего хода
(фиолетовый/белый)
При использовании камеры заднего
вида (опция) подсоедините к жгуту
проводов фар заднего хода.
Разъем A
Разъем B
Чтобы использовать функцию дистанционного управления рулевым колесом,
необходимо установить адаптер дистанционного управления (не входит в
комплект поставки), который соответствует модели Вашего автомобиля.
Когда данная клемма не используется, оставьте на ней колпачок.
⁄
⁄
⁄
⁄
