DNX9240BT/DDX8024BT/DDX8054BT

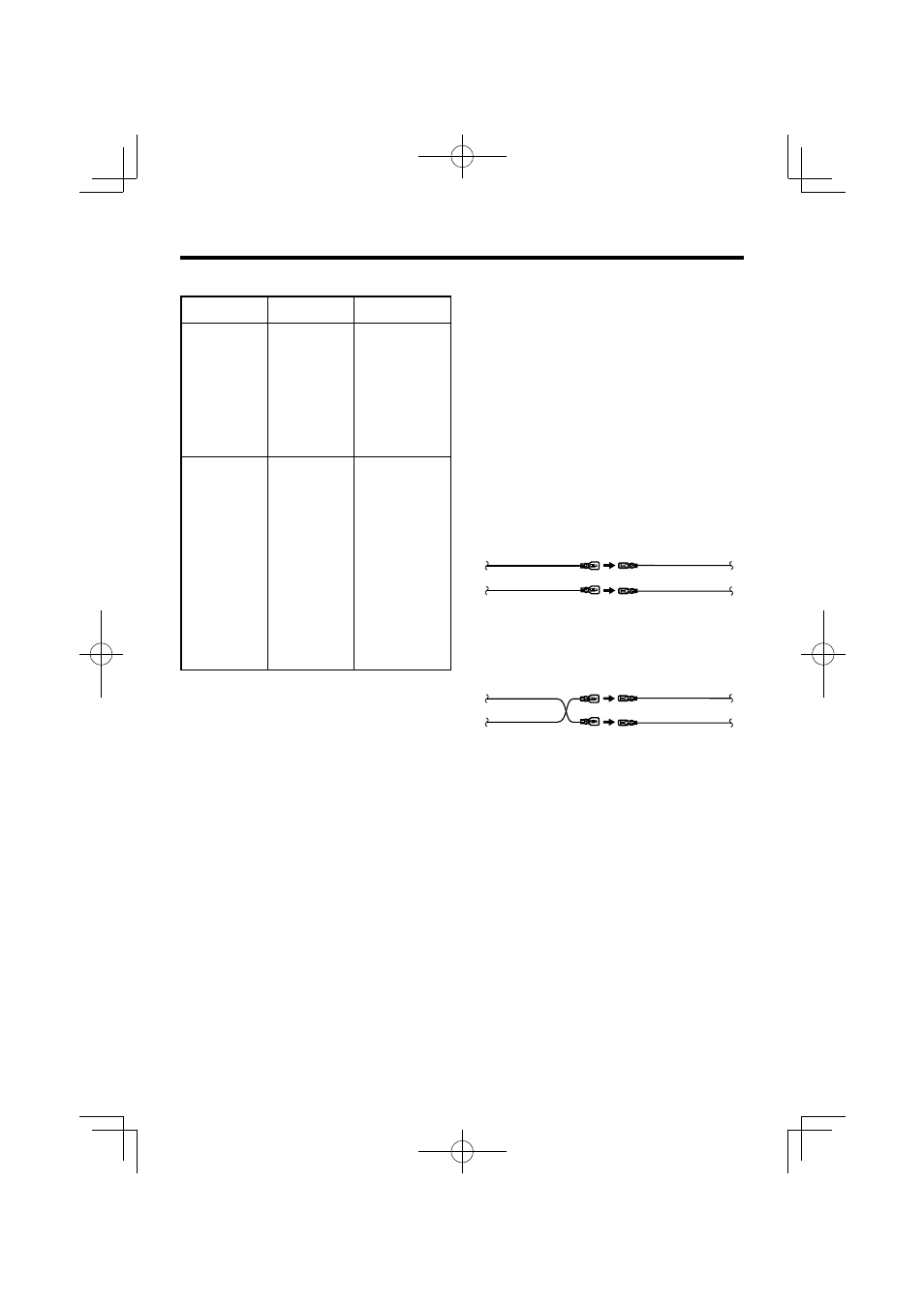

Подключение проводов к разъемам

Таблица функций разъема

Номера штырей
разъемов ISO

Цвет кабеля

Функции

Разъем внешнего
источника
питания
A-4

Желтый

Аккумулятор

A-5

Синий/белый

Управление
питанием

A-6

Оранжевый/
белый

Регулятор
затемнения

A-7

Красный

Зажигание (ACC)

A-8

Черный

Заземление

Разъем
акустической
системы
B-1

Фиолетовый

Тыловой правый (+)

B-2

Фиолетовый/
черный

Тыловой правый (–)

B-3

Серый

Фронтальный
правый (+)

B-4

Серый/черный

Фронтальный
правый (–)

B-5

Белый

Фронтальный
левый (+)

B-6

Белый/черный

Фронтальный
левый (–)

B-7

Зеленый

Тыловой левый (+)

B-8

Зеленый/черный Тыловой левый (–)

2ПРЕДУПРЕЖДЕНИЕ
Подключение разъема ISO

Расположение штырей в разъемах ISO зависит от
типа вашего автомобиля. Во избежание повреждения
устройства следите за правильностью подключения.
Стандартное подключение жгута проводов описано ниже
в пункте 1. Если штыревые разъемы ISO установлены, как
описано в пункте 2, то можно выполнять соединение
согласно представленному ниже рисунку.
При установке этого устройства в автомобилях
Volkswagen и т.д. убедитесь в том, что кабель подключен,
как это показано ниже на рисунке 2.

1 Настройка по умолчанию: штекер А-7 (красный)

автомобильного разъема ISO подключен
к зажиганию, а штекер А-4 (желтый) – к
стабилизированному источнику питания.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Кабель зажигания

(красный)

Kабель аккумулятора

(желтый)

2 Штекер А-7 (красный) автомобильного разъема

ISO подключен к стабилизированному источнику
питания, а штекер А-4 (желтый) – к зажиганию.
