Підключення
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

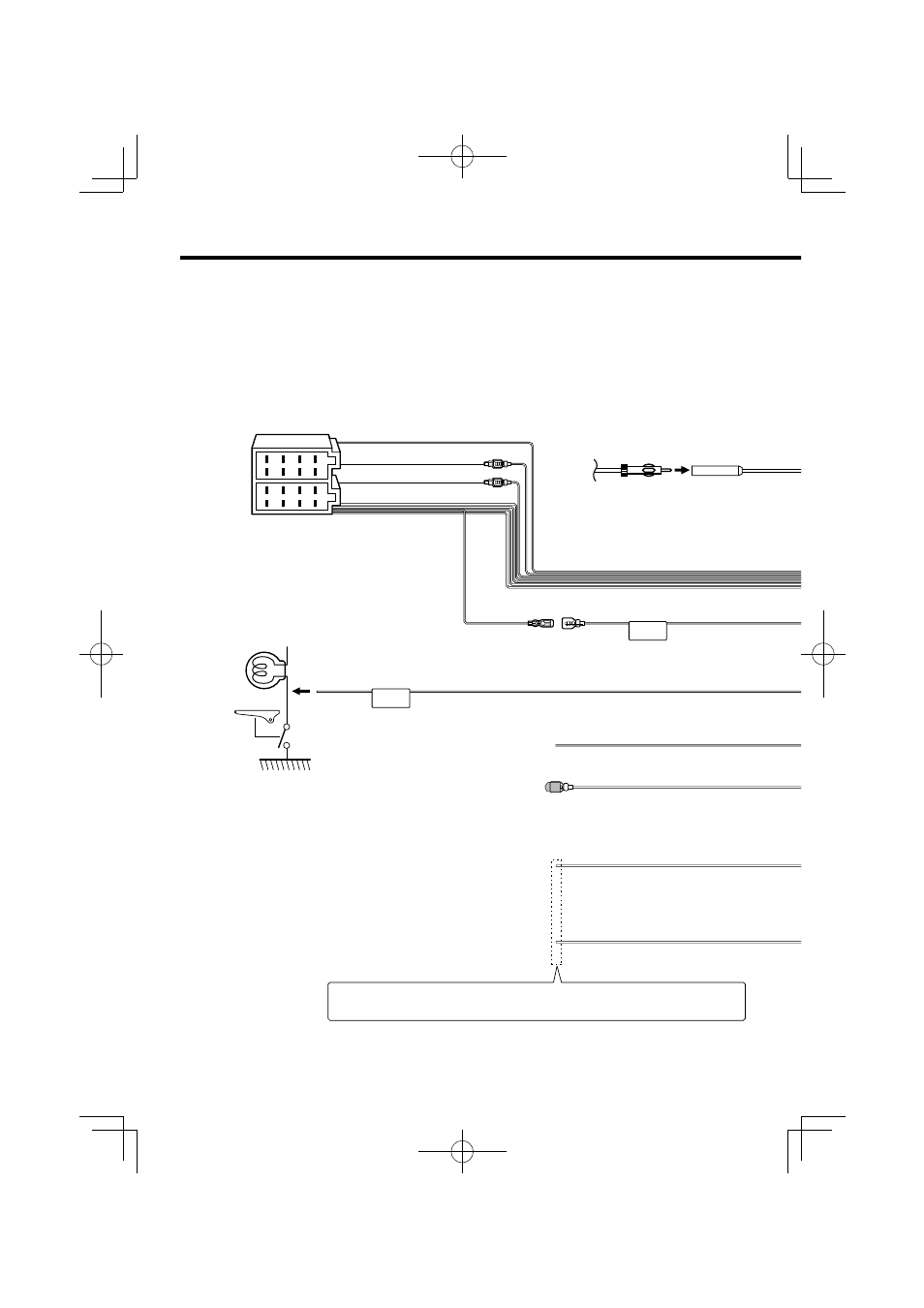

Провід акумуляторної батареї (жовтого кольору)
Провід заземлення (чорного кольору)
Провід запалення (червоного кольору)
Підключіть або до клеми керування живленням під час
використання додаткового підсилювача потужності,
або до клеми керування антеною в автомобілі.
Провід керування живленням/
електроприводом антени (синій/білий)
Провід керування затемнювачем
(помаранчевого/білого кольору)
(оранжевий/білий)
Шнур антени
Вхід антени
FM/AM (JASO)
Якщо не здійснюються жодні підключення, не залишайте кабель
виступати з виводу.
Підключіть до заземленої клеми або коли дзвонить
телефон, або під час розмови.
Провід вимикання звуку (коричневого кольору)
Для підключення системи навігації
Kenwood див. інструкцію до неї.
Провід датчика паркування (світлозеленого кольору)
Підключіть до джгута проводів перемикача
виявлення стоянкового гальма автомобіля.
Із міркувань безпеки обов'язково підключіть датчик паркування.
Вхідний сигнал дистанційного керування
на кермі (блакитного/жовтого кольору)
Щоб керувати дистанційно
Кабель датчика заднього ходу
(фіолетовий/білий)
Під’єднайте до проводки ліхтаря заднього ходу
транспортного засобу під час використання
факультативної камери заднього виду.
Роз'єм A
Роз'єм B
Щоб використовувати пульт дистанційного керування на кермі,
потрібен особливий адаптер дистанційного керування (не входить
до комплекту), який підходив би для конкретного автомобіля.
Коли ця клема не використовується, залиште ковпачок на місці.
⁄
⁄
⁄
⁄
