DNX9240BT/DDX8024BT/DDX8054BT

Підключення проводів до клем

Інструкція стосовно функцій роз'єму

Номери
контактів для
роз'ємів ISO

Колір кабелю

Функції

Роз'єм
зовнішнього
живлення
A-4

жовтий

акумуляторна
батарея

A-5

синій/білий

керування
живленням

A-6

помаранчевий/
білий

затемнювач

A-7

червоний

запалення (ACC)

A-8

чорний

підключення до
маси (заземлення)

Роз'єм динаміка
B-1

фіолетовий

задній правий (+)

B-2

фіолетовий/
чорний

задній правий (–)

B-3

сірий

передній правий (+)

B-4

сірий/чорний

передній правий (–)

B-5

білий

передній лівий (+)

B-6

білий/чорний

передній лівий (–)

B-7

зелений

задній лівий (+)

B-8

зелений/чорний

задній лівий (–)

2ПОПЕРЕДЖЕННЯ
Підключення роз'єму ISO

Розташування контактів для роз'ємів ISO залежить
від використовуваного автомобіля. Щоб уникнути
пошкодження системи, необхідно виконати правильні
з'єднання.
Стандартне з'єднання для джгута електропроводів
наведено в пункті 1 нижче. Якщо контакти роз'єму ISO
розташовано, як описано в пункті 2, необхідно виконати
з'єднання згідно з ілюстрацією.
Для встановлення цієї системи в автомобілях Volkswagen
тощо необхідно виконати з'єднання кабелю згідно з
пунктом 2 нижче.

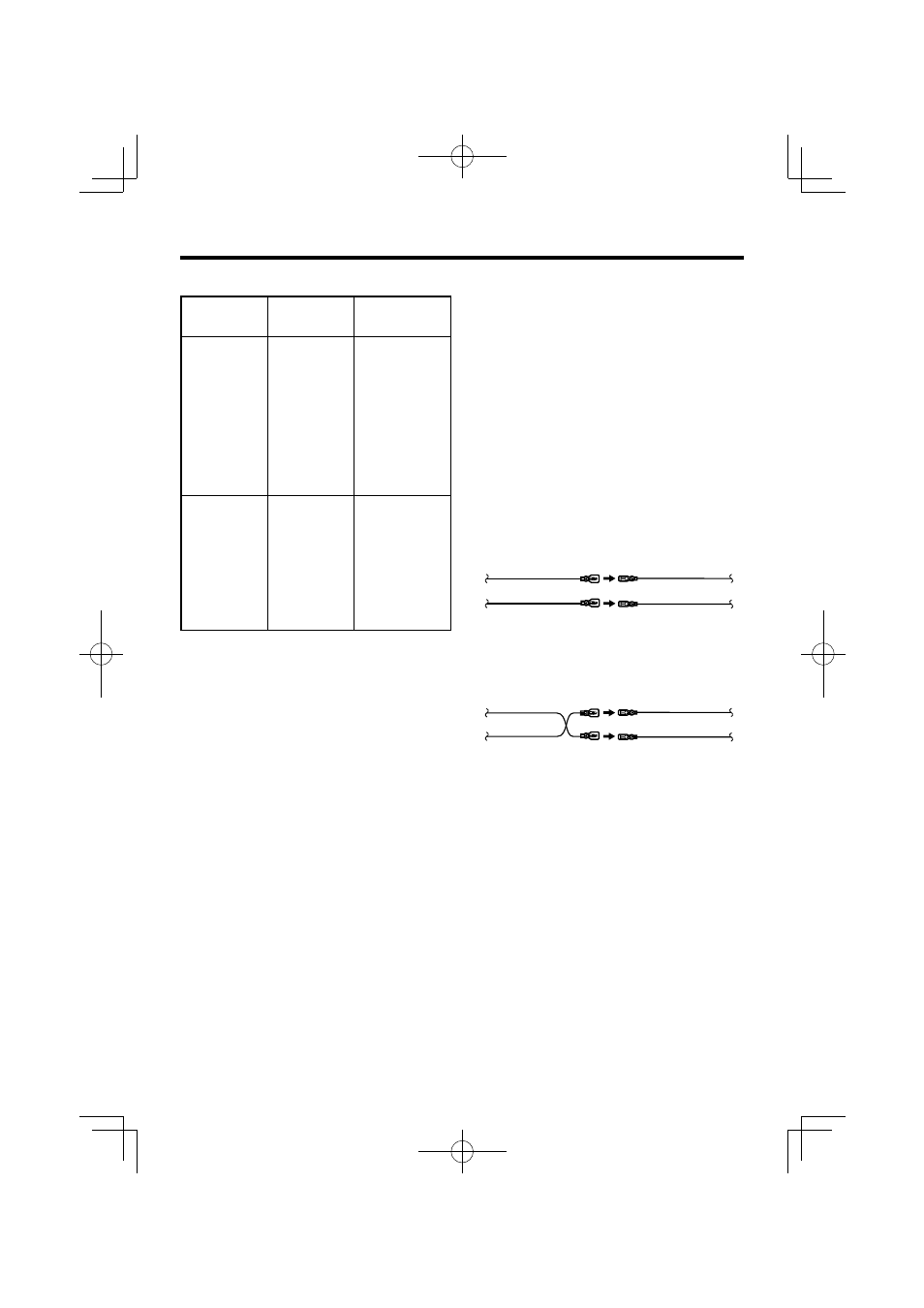

1 (Стандартне з'єднання) Контакт A-7 роз'єму ISO

автомобіля зв'язується із запаленням, а контакт
A-4 підключається до постійного джерела
живлення.

Система

Автомобіль

Контакт A-7

Контакт A-4

Кабель запалювання

(червоний)

Кабель акумулятора

(жовтий)

2 Контакт A-7 роз'єму ISO автомобіля

підключається до постійного джерела живлення,
а контакт A-4 зв'язується із запаленням.
