Русский | 17

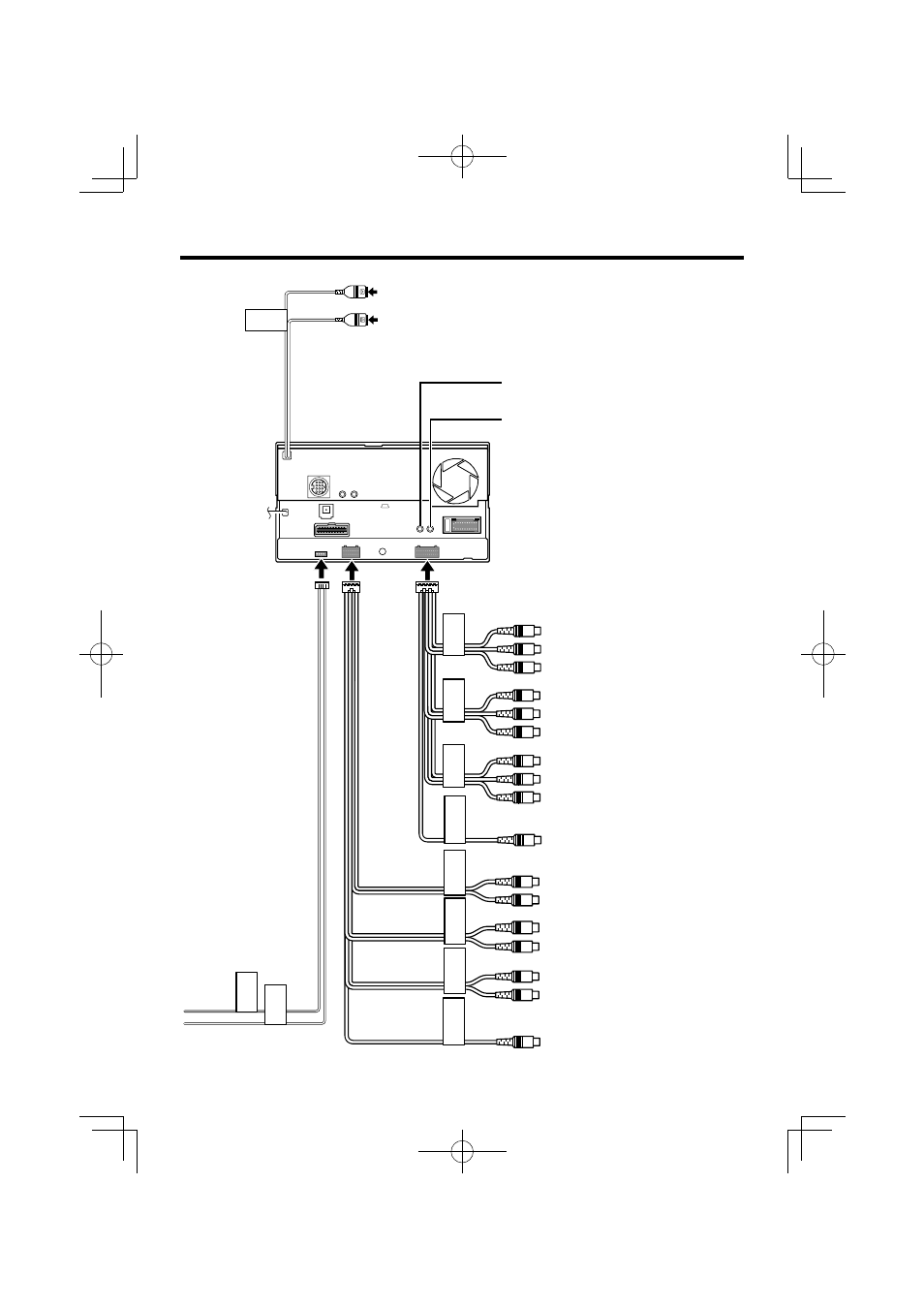

Подключение системы
CAMERA
REAR VIEW
A
V
IN 2
CENTER
A
V
IN1
FR
ONT
REAR
W
OOFER SUB
RELA
Y 2
RELA
Y 1
A
V
OUT
iPod
К блоку реле
Принадлежность
2
Устройство USB (имеется в продаже)
Видеовход (переключаемый вход 3
iPod/AV)
Миништекер без сопротивления (3,5φ)
Аудиовход (переключаемый вход 3
iPod/AV)
Миништекер стерео без сопротивления (3,5φ)
Принадлежность
3
Принадлежность 4
Разъем USB
Предварительный выход
фронтальной системы
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Предварительный выход тыловой системы
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Предварительный выход
низкочастотного динамика
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Вход камеры заднего вида
• Видеовход (желтый)
Вход аудио/видео
• Видеовход (желтый)
• Вход левого канала аудио (белый)
• Вход правого канала аудио (красный)
Вход аудио/видео
• Видеовход (желтый)
• Вход левого канала аудио (белый)
• Вход правого канала аудио (красный)
Выход аудио/видео
• Видеовыход (желтый)
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Предварительный выход
центральной системы
iPod (имеется в продаже)
