Страница 25: Инструкция по монтажу и эксплуатации
Rev. 0040504000 4807
стр. 25
Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34
- Внесите данные о новом управляющем сигнале в фирменную табличку или
замените табличку на новую.
- Установите привод на клапан и настройте исходную точку согласно п. 5.7 и 5.8.
9.2 Изменение принципа действия привода
Вы можете изменить принцип действия даже тех приводов, которые смонтированы на
установленных в систему клапанах, используя для этого лишь простейшие
инструменты. Дополнительные детали не требуются.
- Снимите привод с клапана и демонтируйте, как описано в п. 7.0
9.2.1 Изменение принципа действия "шпиндель привода выдвигается за счет
силы пружины" на принцип "шпиндель привода втягивается за счет силы
пружины"
Иллюстрации см. п. 4.3
DP32, DP33, DP34:
- Снимите кожух мембраны (18), выньте пружины (15) и узел, состоящий из
мембранной тарелки (11), закатывающейся мембраны (10) и шпинделя (1).
DP32:
- Ослабьте гайки (14), снимите со мембранную тарелку (11), закатывающуюся
мембрану (10), фланец мембраны (9) и втулку (8) со шпинделя (1).
- Поверните на 180° и установите на шпиндель (1) в такой последовательности:
втулка (8), фланец мембраны (9), закатывающаяся мембрана (10), мембранная
тарелка (11).
- Закрепите гайками (14). (момент затяжки см. п. 8.1)
DP33, DP34:
- Ослабьте гайки (14), снимите со шпинделя (1) втулку (13), круглое кольцо (12),
мембранную тарелку (11) с закатывающейся мембраной (10) и фланец мембраны
(9) и втулку (8).

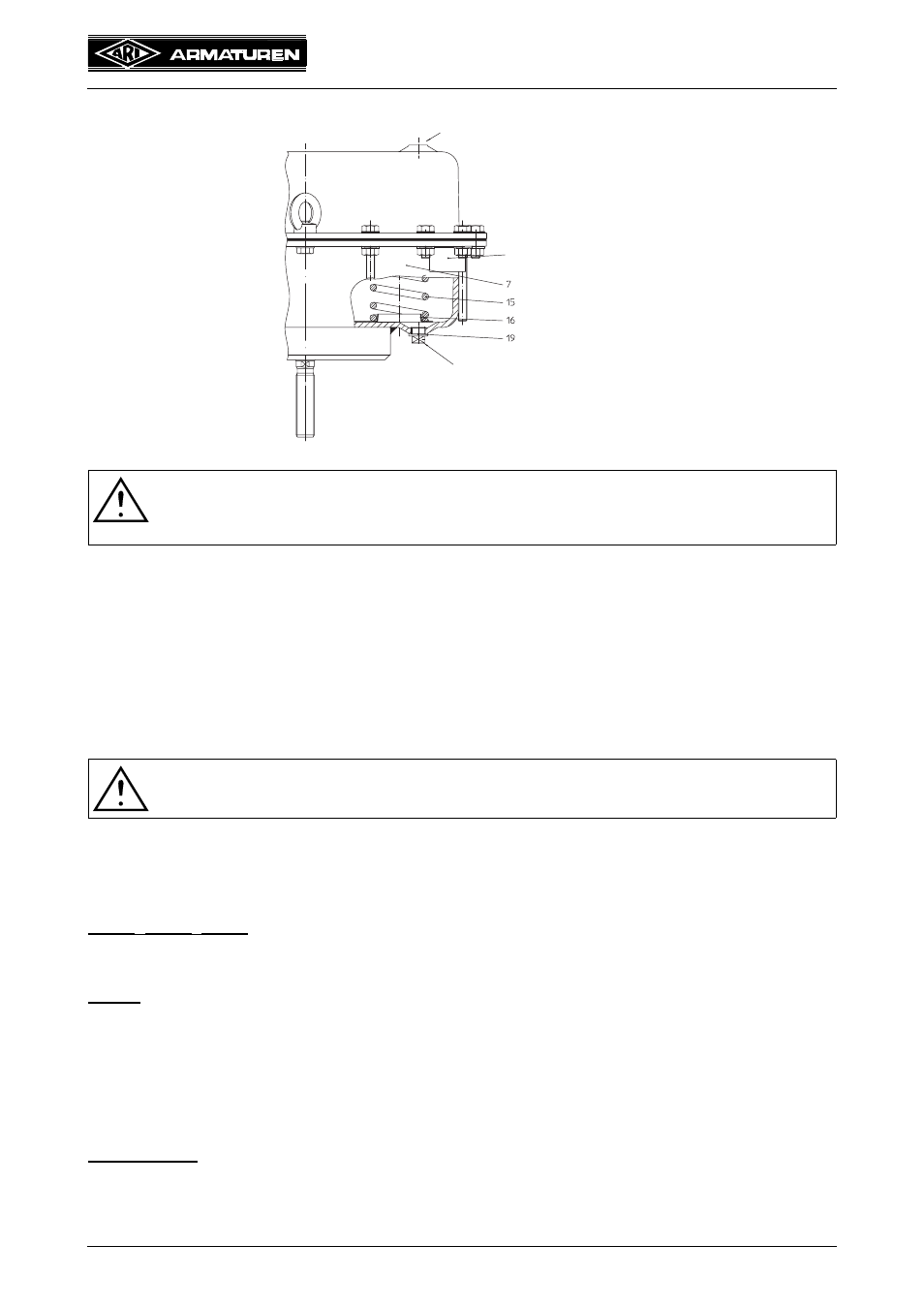

Рис. 26
Внимание !
- Для натяжения усиленных пружин в приводах следует использовать
винты большей длины, равномерно затягивая их!
Внимание !
- Обратите внимание на предупреждения, приведенные в п. 7.0!
вентиляция
фирм. табличка
воздушный патрубок
