Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34
В случае приводов DP32/33 при монтаже этого узла необходимо следить, чтобы
отверстие в закатывающейся мембране (10) и выпуклость мембранной тарелки (11)
располагались на одной линии.
- При установке узла в привод с принципом действия “шпиндель привода выдвигается
за счет силы пружины” выпуклость мембранной тарелки (11) должна располагаться
на одной линии с отверстием в закатывающейся мембране (10) и находиться точно
над воздушным патрубком в днище мембраны (7) (Рис. 21 и Рис. 23).
- При установке узла в привод с принципом действия “шпиндель привода втягивается
за счет силы пружины” выпуклость мембранной тарелки (11) должна располагаться
на одной линии с отверстием в закатывающейся мембране (10) и находиться точно
над воздушным патрубком в кожухе мембраны (18) (Рис. 22 и Рис. 23).
При сборке привода соблюдайте следующие моменты затяжки:
Момент затяжки гаек с буртиком (14):
Момент затяжки шестигранных винтов (21) по периметру:

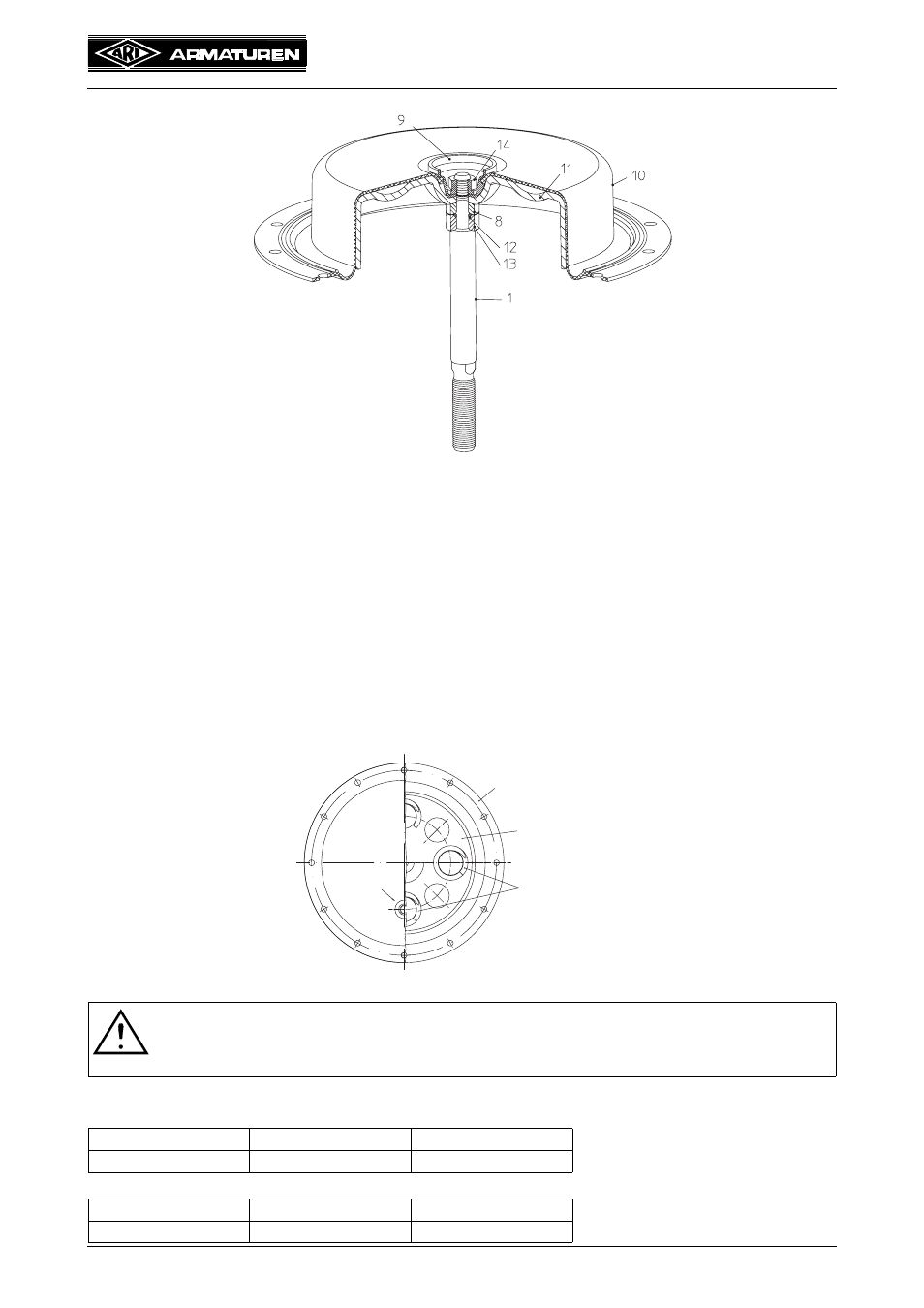

Рис. 22: „шпиндель привода втягивается за счет силы пружины“
Рис. 23
Внимание !
- при несоблюдении этого пункта невозможно достичь оптимальной
плоскости прилегания пружин.
DP 32 / 33
M 12
50 Nm
DP 34
M 16x1,5
120 Nm
DP 32 / 33
M 8
5 Nm
DP 34
M 10
15 Nm
закатыв. мембрана
мембранная тарелка
пружина
вентиляция
