Страница 14
стр. 14
Rev. 0040504000 4807
Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34

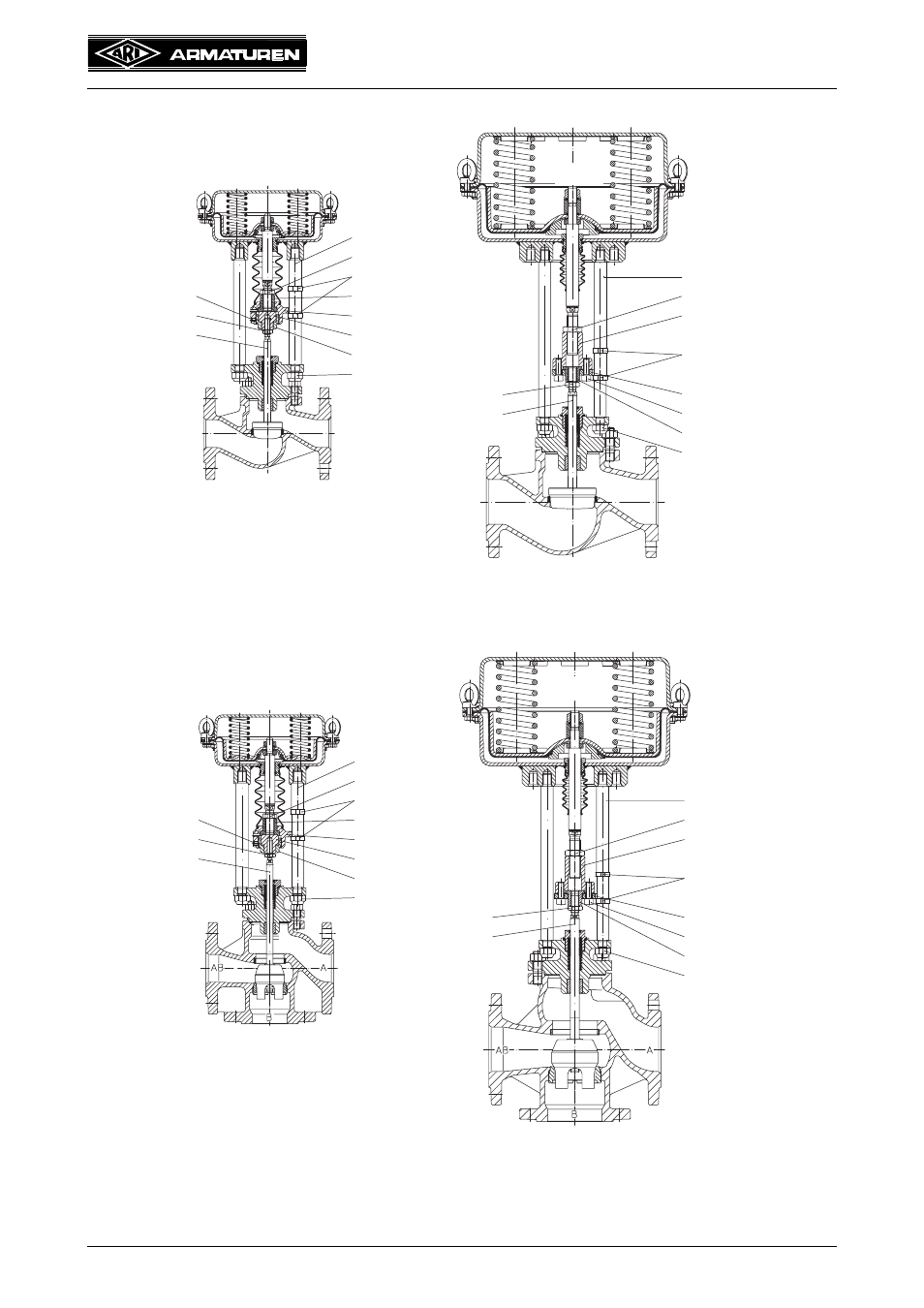

5.3 Вид клапана вместе с приводом
Рис. 16: Пневматический проходной сервоклапан
Принцип действия привода: „шпнидель в выдвинутом положении“
Пружина закрывает при отказе вспомогательного питания.
Рис. 17: Пневматический трехходовой сервоклапан в качестве смесителя
(проход AB-B)
Принцип действия привода: „шпнидель в выдвинутом положении“
Пружина закрывает путь B - AB при отказе вспомогательного питания.
Шпиндель клапана
Контргайка
6-гранная гайка
Винт с цил. головкой
Индикатор хода
Фланец сцепления
Контргайка
Опора
Шпиндель
Контргайка
6-гранная гайка
Резьбовая втулка
Индикатор хода
Блокиратор проворачивания
Фланец сцепления
Контргайка
Опора
Сцепление
Установочный винт
(изображен со
смещением на 90°)
Фланец-фикс. повор.
Резьбовая втулка
DP 32 - 33
DP 34
клапана
Шпиндель клапана
Контргайка
6-гранная гайка
Резьбовая втулка
Винт с цил. головкой
Индикатор хода
Фланец-фикс. повор.
Фланец сцепления
Контргайка
Опора
Шпиндель
Контргайка
6-гранная гайка
Резьбовая втулка
Индикатор хода
Блокиратор проворачивания
Фланец сцепления
Контргайка
Опора
Сцепление
Установочный винт
(изображен со
смещением на 90°)
DP 32 - 33
DP 34
клапана
