Страница 24: Инструкция по монтажу и эксплуатации
стр. 24
Rev. 0040504000 4807
Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34
- Внесите данные о новом управляющем сигнале в фирменную табличку или
замените табличку на новую.
- Установите привод на клапан и настройте исходную точку согласно п. 5.5 и 5.6.
9.1.2 Замена в приводе с принципом действия "шпиндель привода втягивается
за счет силы пружины"
- Снимите кожух мембраны (18), выньте закатывающуюся мембрану (10),
мембранную тарелку (11), шпиндель (1) и пружины (15).
DP32, DP33:
- Установите мембранную тарелку (11) и закатывающуюся мембрану (10) в кожух
мембраны (18).
- Установите пружины (15) в центрирующие элементы мембранной тарелки (11).
- Следите за правильной посадкой пружин! (см. Рис. 23!)
- Насадите днище мембраны (7) вместе с направляющей (3) на шпиндель (1) и
закрепите винтами. (момент затяжки см. п. 8.1)
DP34:
- Установите закатывающуюся мембрану (10) и мембранную тарелку (10), а также
элемент центрирования пружин (16) в кожух (18).
- Установите пружины (15) на центрирующий элемент (16) затем уложите второй
центрирующий элемент (16) на пружины (15) и выровняйте его.
- Следите за правильной посадкой пружин! (см .Рис. 26!) Расположите пружины (15)
так, чтобы над вырезом в центрирующем пружины элементе (16) располагалось
вентиляционное отверстие в днище мембраны (19).
- Насадите днище мембраны (7) вместе с направляющей (3) на шпиндель (1) и
закрепите винтами. (момент затяжки см. п. 8.1)

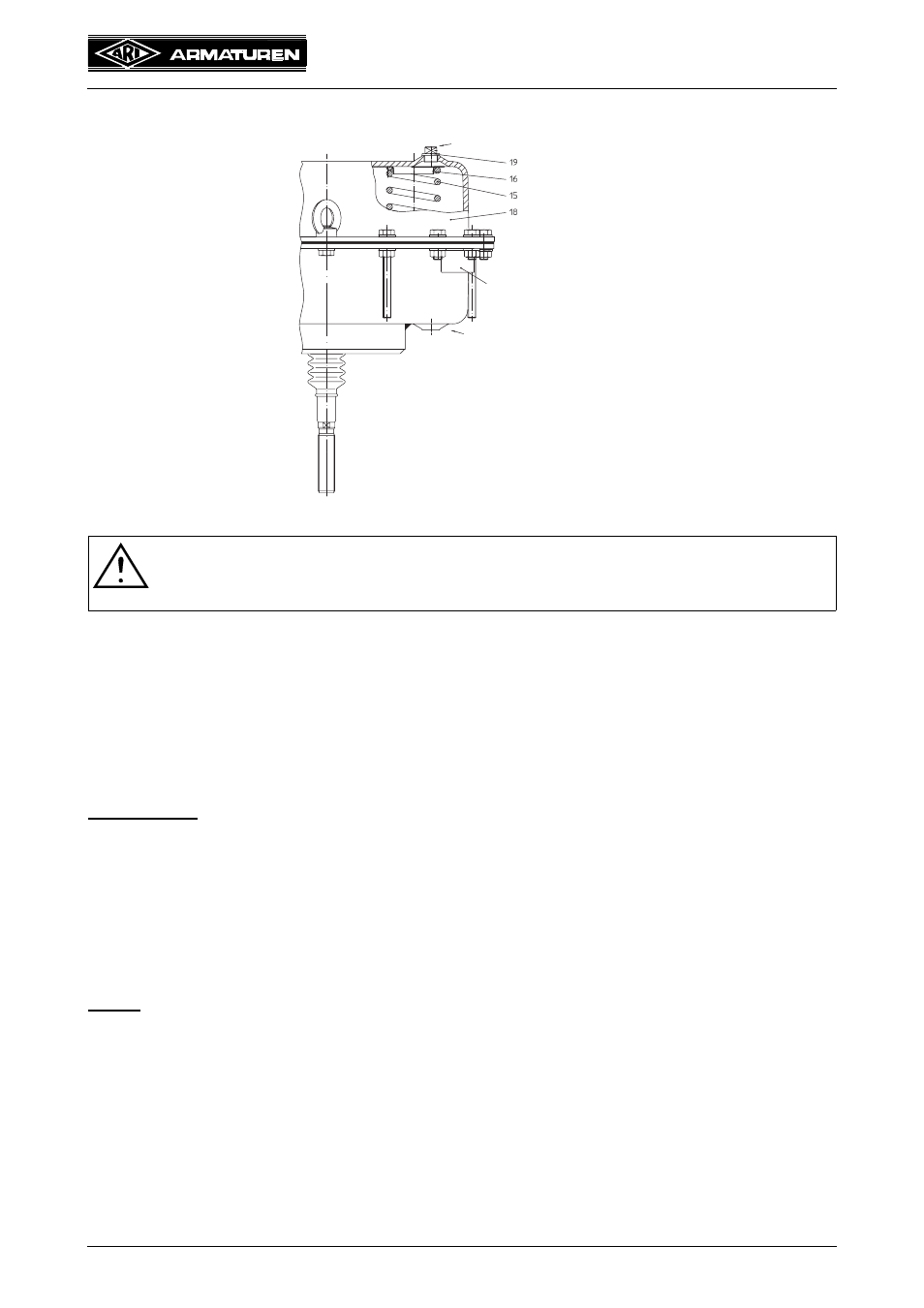

Рис. 25
Внимание !
- Для натяжения усиленных пружин в приводах следует использовать
винты большей длины, равномерно затягивая их!
вентиляция
воздушный патрубок
фирм. табличка
