Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34

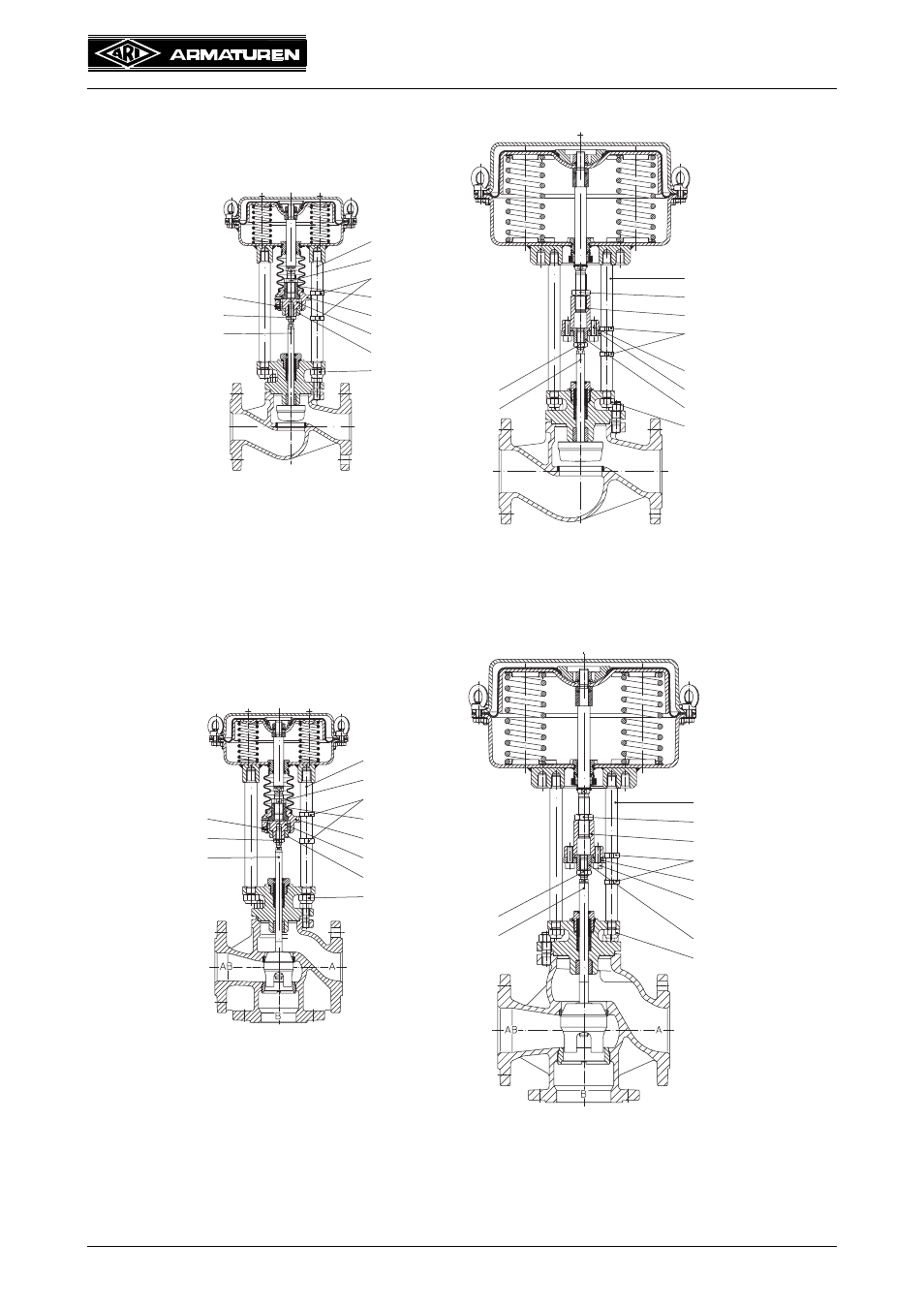

Рис. 18: Пневматический проходной сервоклапан
Принцип действия привода: „шпнидель в задвинутом положении“
Пружина закрывает при отказе вспомогательного питания.
Рис. 19: Пневматический трехходовой сервоклапан в качестве смесителя
(проход AB-B)
Принцип действия привода: „шпнидель в задвинутом положении“
Пружина закрывает путь A - AB при отказе вспомогательного питания.
Шпиндель
Контргайка
6-гранная гайка
Фланец-фикс. повор.
Индикатор хода
Фланец сцепления
Контргайка
Опора
Шпиндель
Контргайка
6-гранная гайка
Резьбовая втулка
Индикатор хода
Блокиратор проворачивания
Фланец сцепления
Контргайка
Опора
Сцепление
Установочный винт
(изображен со
смещением на 90°)
Винт с цил. головкой
Резьбовая втулка
DP 32 - 33
DP 34
клапана
клапана
Шпиндель
Контргайка
6-гранная гайка
Винт с цил. головк.
Индикатор хода
Фланец сцепления
Контргайка
Опора
Шпиндель
Контргайка
6-гранная гайка
Резьбовая втулка
Индикатор хода
Блокиратор проворачивания
Фланец сцепления
Контргайка
Опора
Сцепление
Установочный винт
(изображен со
смещением на 90°)
Фланец-фикс. пов.
Резьбовая втулка
DP 32 - 33
DP 34
клапана
клапана
