стр. 20
Rev. 0040504000 4807
Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34
7.0 Снятие привода с клапана
Наряду с общими инструкциями монтажу соблюдайте следующие пункты:
Для снятия сервопривода с клапана выполните следующие действия:
- Подав управляющее давление, переведите привод на середину хода.
- DP32, DP33:
Вывинтите установочный винт и сцепление с резьбовой втулкой из блокиратора
проворачивания.
DP34:
Ослабьте винты с цилиндрической головкой.
Снимите фланец-фиксатор вращения и резьбовую втулку со сцепления привода.
- Снимите шестигранную гайку и демонтируйте привод с клапана.
7.1 Демонтаж сервопривода
- Снимите фланец сцепления и контргайку со шпинделя привода.
- Понизьте управляющее давление до „0“ и отключите линию управляющего давления
от системы подачи сжатого воздуха.
- Ослабьте винты (21) привода и снимите кожух мембраны (18)..
Внимание !
- В целях безопасности перед демонтажом привода выключите систему
(отключите давление!).
Внимание !
- В приводах с усиленным предварительным натяжением пружин (см. Рис.
20) в моделях DP32 и DP33 имеются два, а в модели DP34 - четыре
длинных винта (23). В последнюю очередь равномерно ослабьте винты,
чтобы снизить предварительное натяжение пружин.
- Соблюдайте порядок операций, в противном случае возникает
опасность ПОЛУЧЕНИЯ ТРАВМЫ.

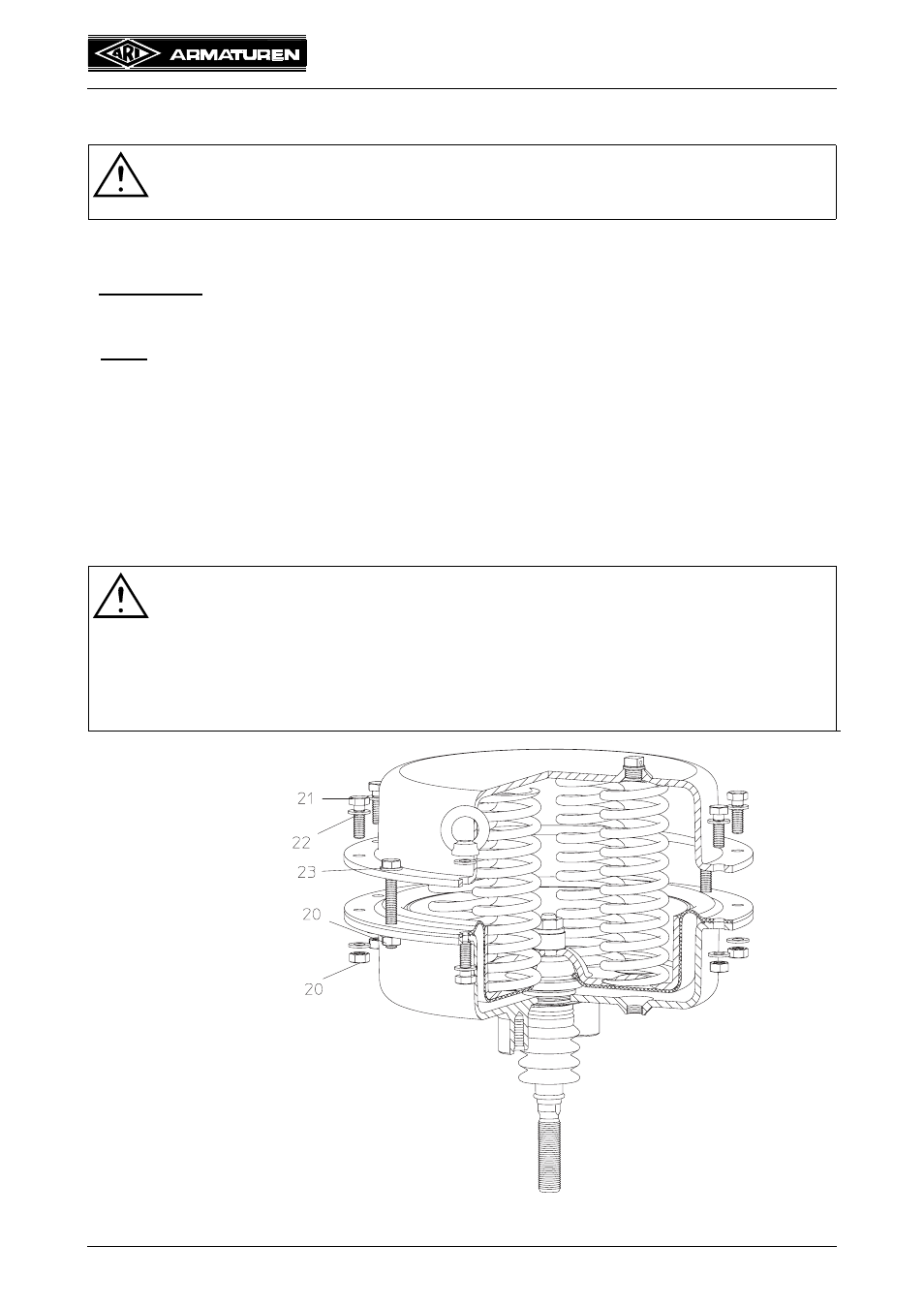

Рис. 20
