Rev. 0040504000 4807
стр. 23
Инструкция по монтажу и эксплуатации
Пневматические сервоприводы - DP32 / DP33 / DP34

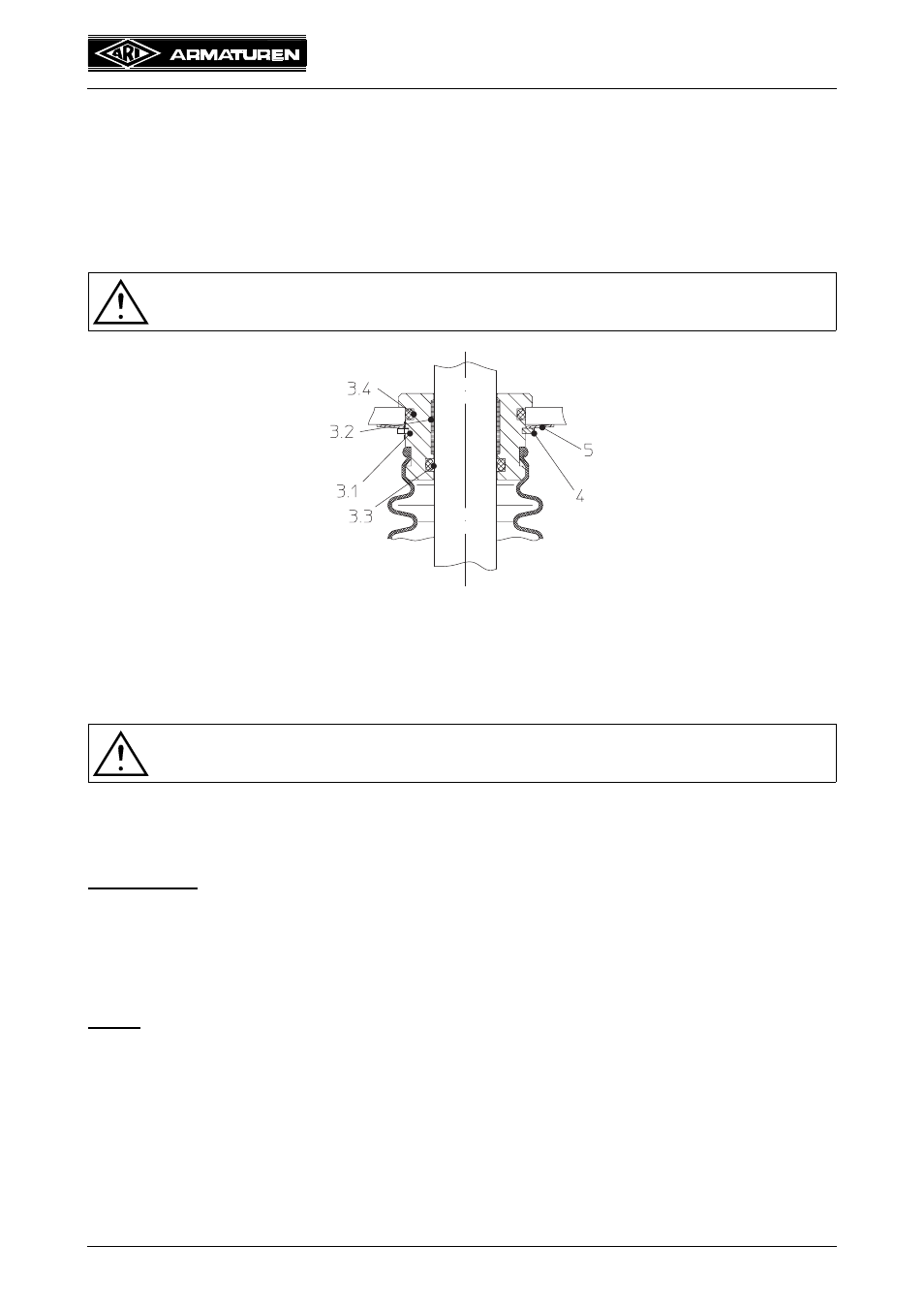

8.2 Замена направляющего кольца и круглого кольца
- Снимите привод с клапана и демонтируйте, как описано в п. 7.0.
- Замените направляющее кольцо (3.2) и / или круглое кольцо (3.3).
- Поверхность шпинделя должна быть чистой и неповрежденной.
- Смажьте направляющее кольцо (3.2), круглое кольцо (3.3) и шпиндель (1).
- Соберите привод.
9.0 Переналадка
9.1 Замена наборов пружин
- Снимите привод с клапана и демонтируйте, как описано в п. 7.0.
9.1.1 Замена в приводе с принципом действия "шпиндель привода
выдвигается за счет силы пружины"
- Снимите кожух мембраны (18) и выньте пружины (15).
DP32, DP33:
- Установите пружины (15) в центрирующие элементы мембранной тарелки (11).
- Следите за правильной посадкой пружин! (см. Рис. 23!)
- Уложите кожух мембраны (18) на пружины (15) и закрепите винтами.
(момент затяжки см. п. 8.1)
DP34:
- Установите пружины (15) на центрирующий элемент (16) в мембранной тарелке (11),
затем уложите второй центрирующий элемент (16) на пружины (15).
- Следите за правильной посадкой пружин! (см. Рис. 25!) Расположите пружины (15)
так, чтобы над вырезом в центрирующем пружины элементе (16) располагалось
вентиляционное отверстие в кожухе мембраны (18).
- Установите кожух мембраны (18) на пружины (15) и закрепите винтами.
(момент затяжки см. п. 8.1)
Внимание !
- Соблюдайте моменты затяжки винтов (см. п. 8.1).
Рис. 24
Внимание !
- Обратите внимание на предупреждения, приведенные в п. 7.0!
