Функции dip-переключателей, Рис. 23, Примечание – Инструкция по эксплуатации Vaisala HMT360
Страница 52
Руководство пользователя__________________________________________________________
50 ___________________________________________________________________ M010056RU-I
Функции DIP-переключателей
Приведенная ниже таблица также напечатана на защитной плате.
0505-285

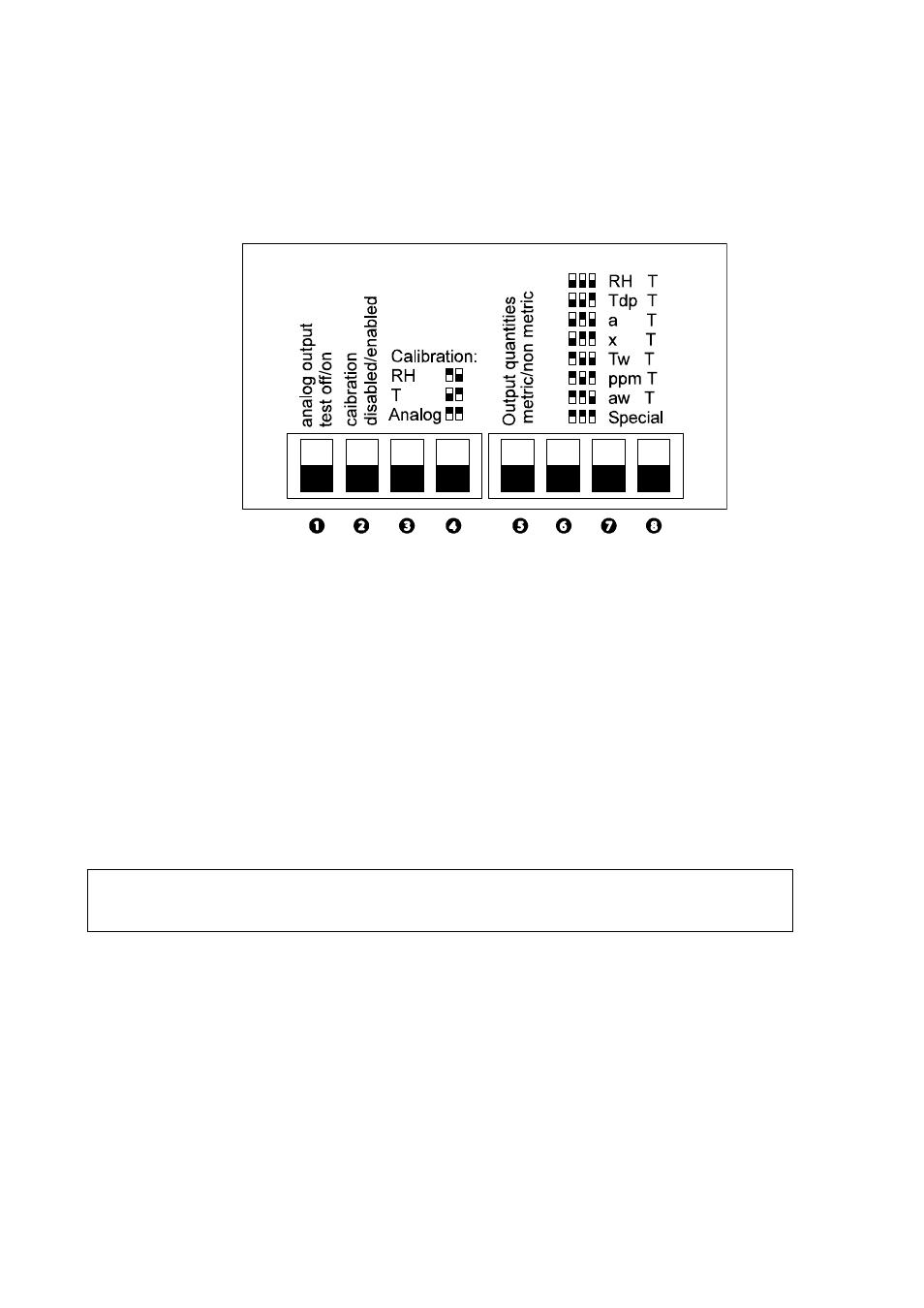

Рис. 23
Функции DIP-переключателей
1: Включение/выключение тестирования аналоговых выходов
Если данный переключатель повернуть в положение включения
(вверх), выходы можно перевести в состояния 4 мА, 12 мА и 20 мА,
нажав кнопки Up и Dn на крышке. Если переключатель повернуть
вниз, выходы возвращаются в нормальный режим.
2: Отключение/включение калибровки
Память EEPROM защищена от записи. Если данный переключатель
находится в выключенном положении (внизу), калибровки или
масштабирования не допускаются.
ПРИМЕЧАНИЕ
При обычном использовании трансмиттера данный переключатель
всегда должен находиться в отключенном положении.
