Руководство пользователя__________________________________________________________
32 ___________________________________________________________________ M010056RU-I
HMP365
для высоких температур
Датчик HMP365 устанавливается аналогично датчику HMP363, но
без опорной балки. Дополнительные сведения о наборе для монтажа
HMP365 в трубопроводе см. в разделе
365/367 в трубопроводах на стр. 28
Чтобы исключить неправильные показания влажности, внутри и
снаружи трубопровода не должно быть значительной разницы
температур.
0505-271

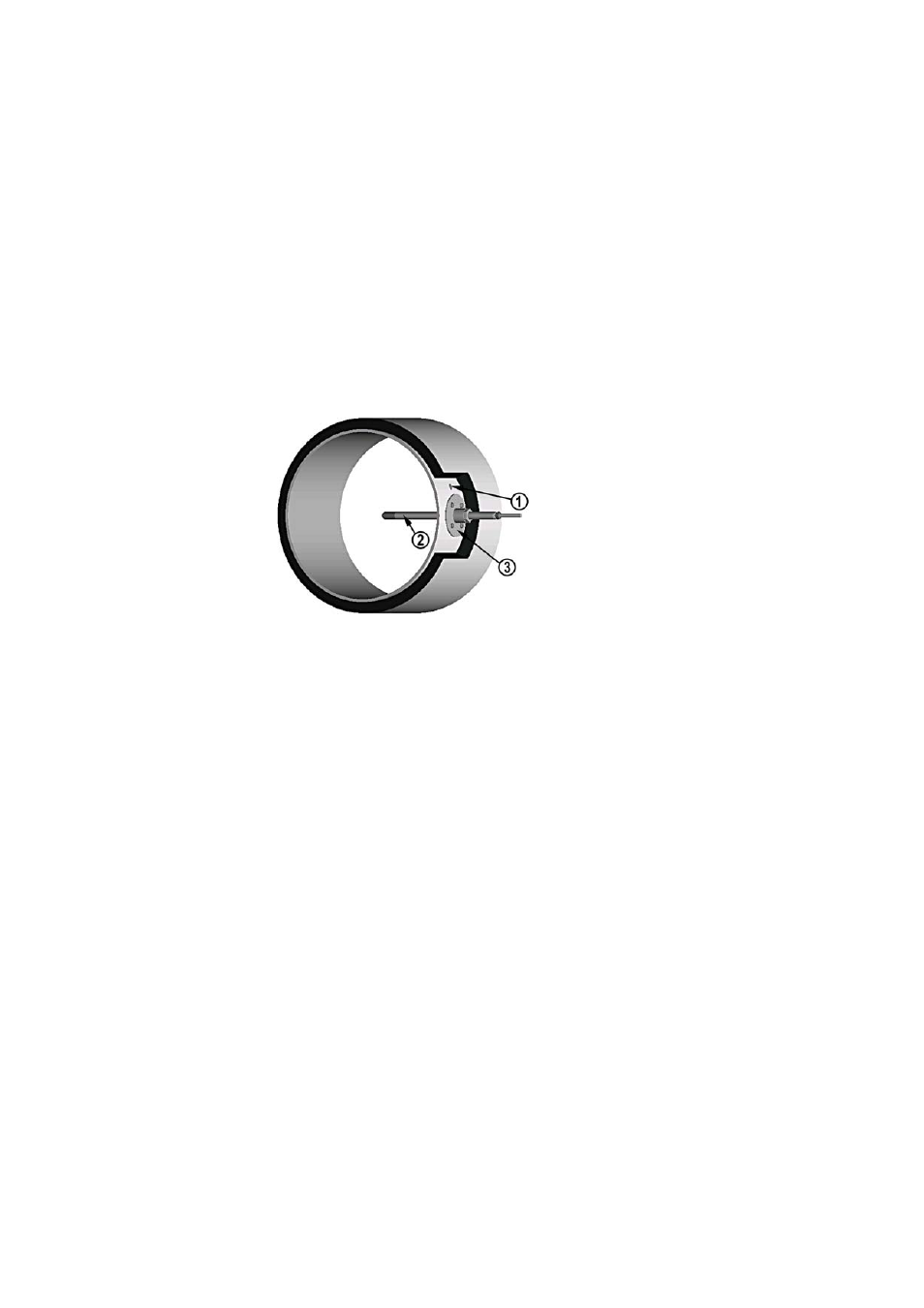

Рис. 12
Монтаж датчика HMP365 в трубопроводе или
канале
Датчик HMP367 для условий с высокой
влажностью
Датчик HMP367 предназначен для среды, в которой относительная
влажность очень высока, близка к насыщению.
В разделе
Набор для монтажа HMP363/365/367 в трубопроводах на
описывается монтаж HMP363/367 с помощью
дополнительного набора для монтажа в трубопроводах.
Следующие цифровые обозначения относятся к
Рис. 12 на стр. 32
:
1
=
Отверстие для эталонных измерений
2
=
Датчик
3
=
Крепежный фланец
