Рис. 4, Вертикальный монтаж датчика – Инструкция по эксплуатации Vaisala HMT360
Страница 25
Глава 3 _________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 23
0507-022

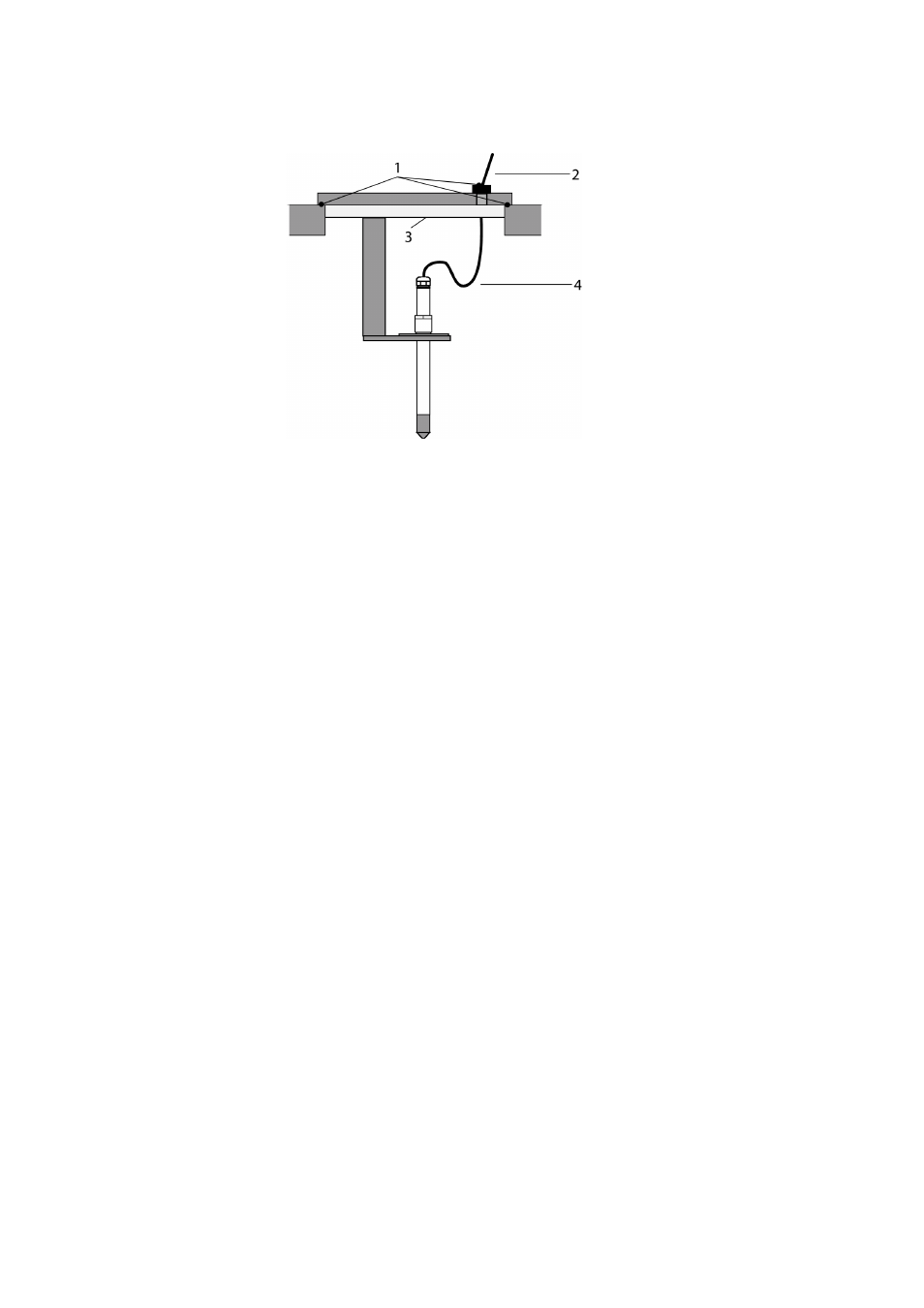

Рис. 4
Вертикальный монтаж датчика
Если температура процесса намного превышает температуру среды,
весь датчик и, желательно, достаточная часть кабеля должны
находиться в области процесса. Это позволяет избежать неточности
измерения, обусловленной теплопроводностью кабеля.
При установке на боковой стороне трубопровода или канала датчик
должен быть вставлен со стороны трубопровода. Если это
невозможно и датчик необходимо вставить сверху, точка входа
должна быть тщательно изолирована.
Комплекты для монтажа датчиков Vaisala и некоторые примеры
установки описываются в разделе
.
Следующие цифровые обозначения относятся к
Рис. 4 на стр. 23
:
1
=
Будет загерметизирован
2
=
Изолируйте данный кабель
3
=
Будет изолирован
4
=
Кабель должен висеть свободно. Это не позволит
водоконденсату попасть в датчик вдоль кабеля
