Руководство пользователя__________________________________________________________
30 ___________________________________________________________________ M010056RU-I
0505-272

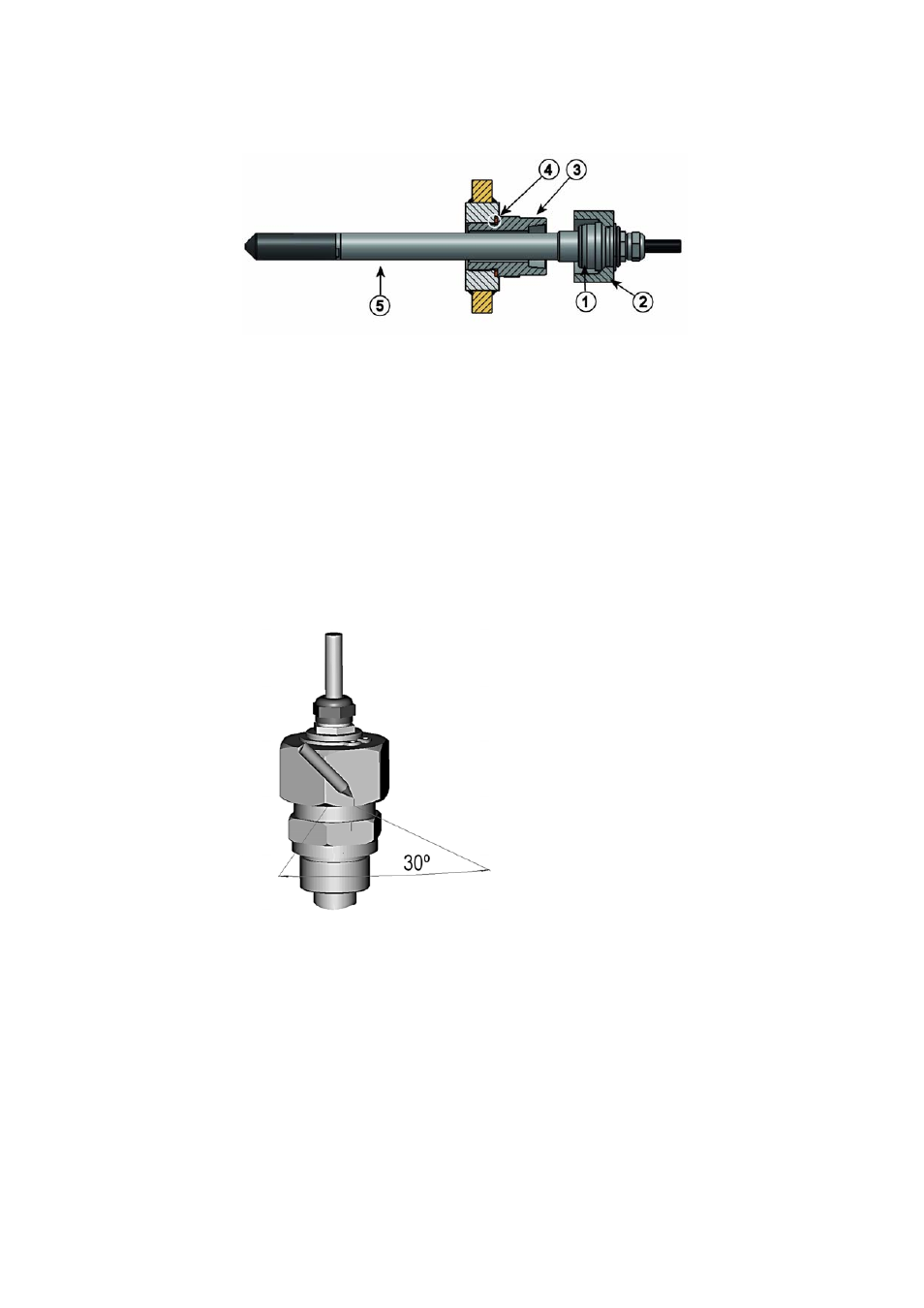

Рис. 9
Монтаж датчика HMP364
0505-273
Рис. 10
Маркировка гайки и соединительного болта
Следующие цифровые обозначения относятся к
Рис. 9 на стр. 30
:
1
=
Зажимной конус
2
=
Гайка
3
=
Соединительный болт, M22×1.5 или NPT 1/2"
4
=
Уплотнительная шайба
5
=
Датчик; ø12 мм
