Выбор места установки
Для установки трансмиттера следует выбрать место с устойчивыми
условиями. Трансмиттер не должен находиться под прямыми
солнечными лучами или дождем. Доступен дождевой щит, который
рекомендуется использовать в прямых установках вне помещений.
Для монтажа датчика выбирается место, представляющее условия
процесса.
Общие инструкции для датчиков с
кабелем
Датчики с кабелем устанавливаются горизонтально; в этом случае
конденсирующаяся в трубе вода не может попасть на датчик.
0507-024
Рис. 3
Горизонтальный монтаж датчика
Если возможна только вертикальная установка датчика, точка входа
должна быть тщательно изолирована. Кабель также должен висеть
свободно, так как это не позволяет водоконденсату попасть на датчик
вдоль кабеля.

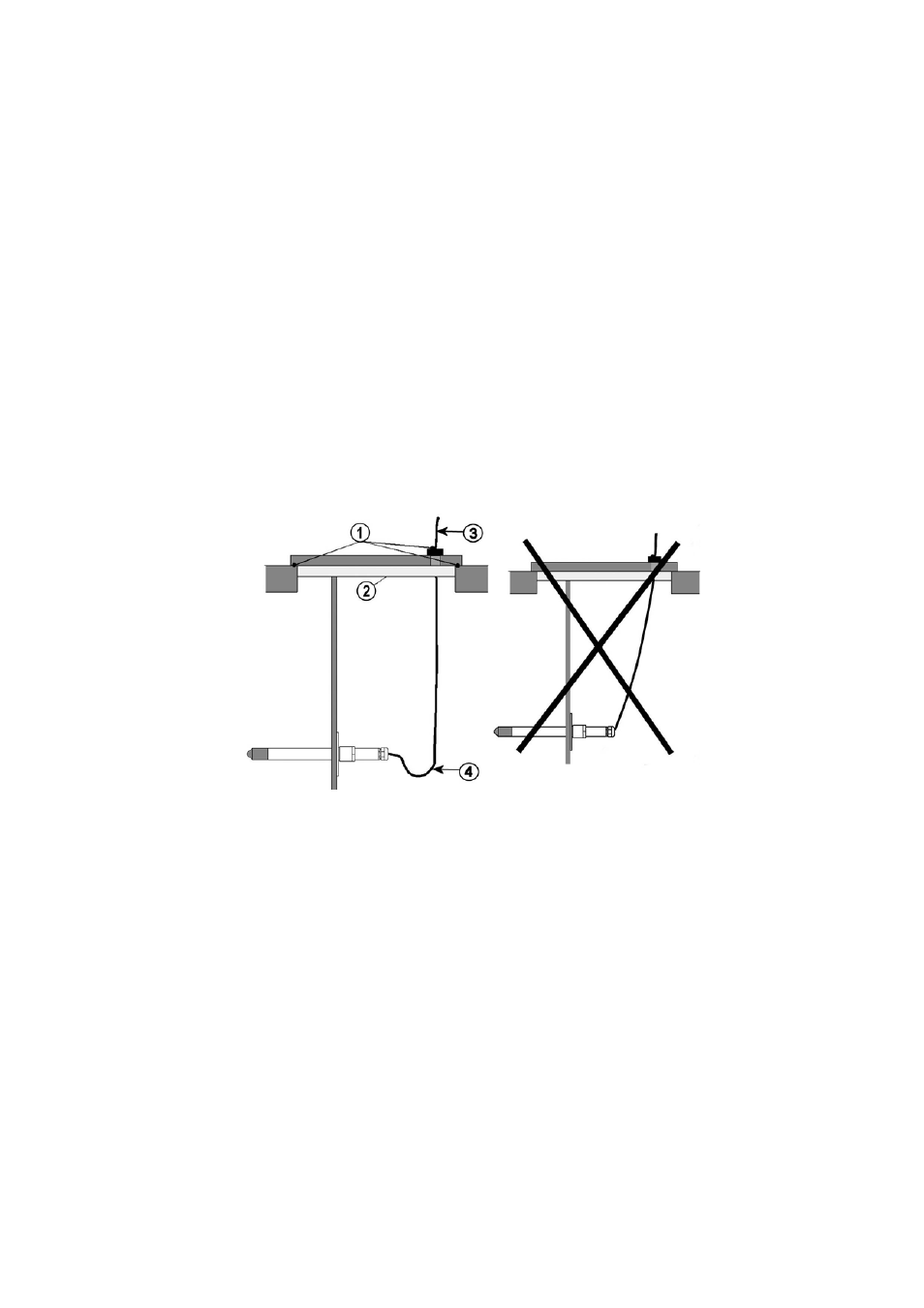

Следующие цифровые обозначения относятся к
Рис. 3 на стр. 22
:
1
=
Будет загерметизирован
2
=
Будет изолирован
3
=
Изолируйте данный кабель
4
=
Кабель должен висеть свободно. Это не позволит
водоконденсату попасть в датчик вдоль кабеля.
