Рис. 15, Затягивание разъемной гайки, Установка датчика – Инструкция по эксплуатации Vaisala HMT360
Страница 37: Примечание
Глава 3 _________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 35
0505-276
Рис. 15
Затягивание разъемной гайки
Установка датчика HMP368 через узел шаровых
клапанов
При подключении датчика к технологической камере под давлением
или к трубопроводу предпочтительнее использовать набор для
установки шаровых клапанов (код заказа в Vaisala: BALLVALVE-1).
Следует использовать набор шаровых клапанов или узел шаровых
клапанов 1/2" с шаровым отверстием ø14 мм или больше. Если датчик
(ø12 мм) устанавливается в технологической трубе, номинальный
размер трубы должен быть не менее 2,54 см. Воспользуйтесь
рукояткой ручного пресса, чтобы вдавить датчик в технологическую
камеру под давлением (< 10 бар) или трубопровод.

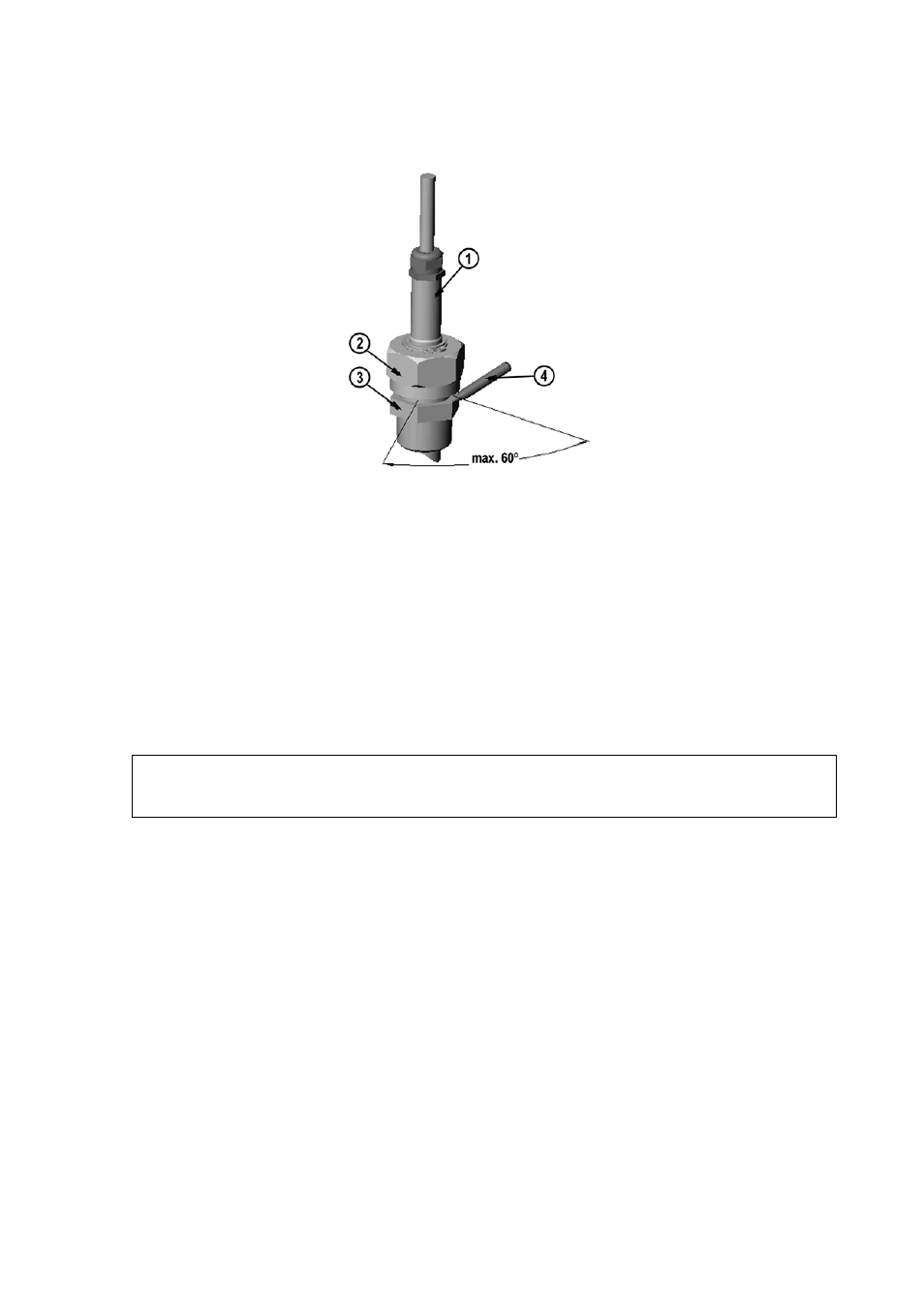

Следующие цифровые обозначения относятся к
Рис. 15 на стр. 35
:
1
=
Датчик
2
=
Разъемная гайка
3
=
Соединительный болт
4
=
Ручка
ПРИМЕЧАНИЕ
Разъемную гайку не следует затягивать более чем на 60°, чтобы
избежать трудностей при ее откручивании.
