Глава 3 _________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 25
Монтаж корпуса трансмиттера
1.
Прикрепите установочную панель к стене четырьмя винтами.
2.
Нажмите на трансмиттер, чтобы сдвинуть его вдоль
направляющих установочной панели.
3.
Прикрепите трансмиттер к установочной панели с помощью
установочного винта (в комплект входит торцовый ключ на
3 мм).
При необходимости датчик можно снять и заменить, просто отвинтив
два установочных винта.
0603-037

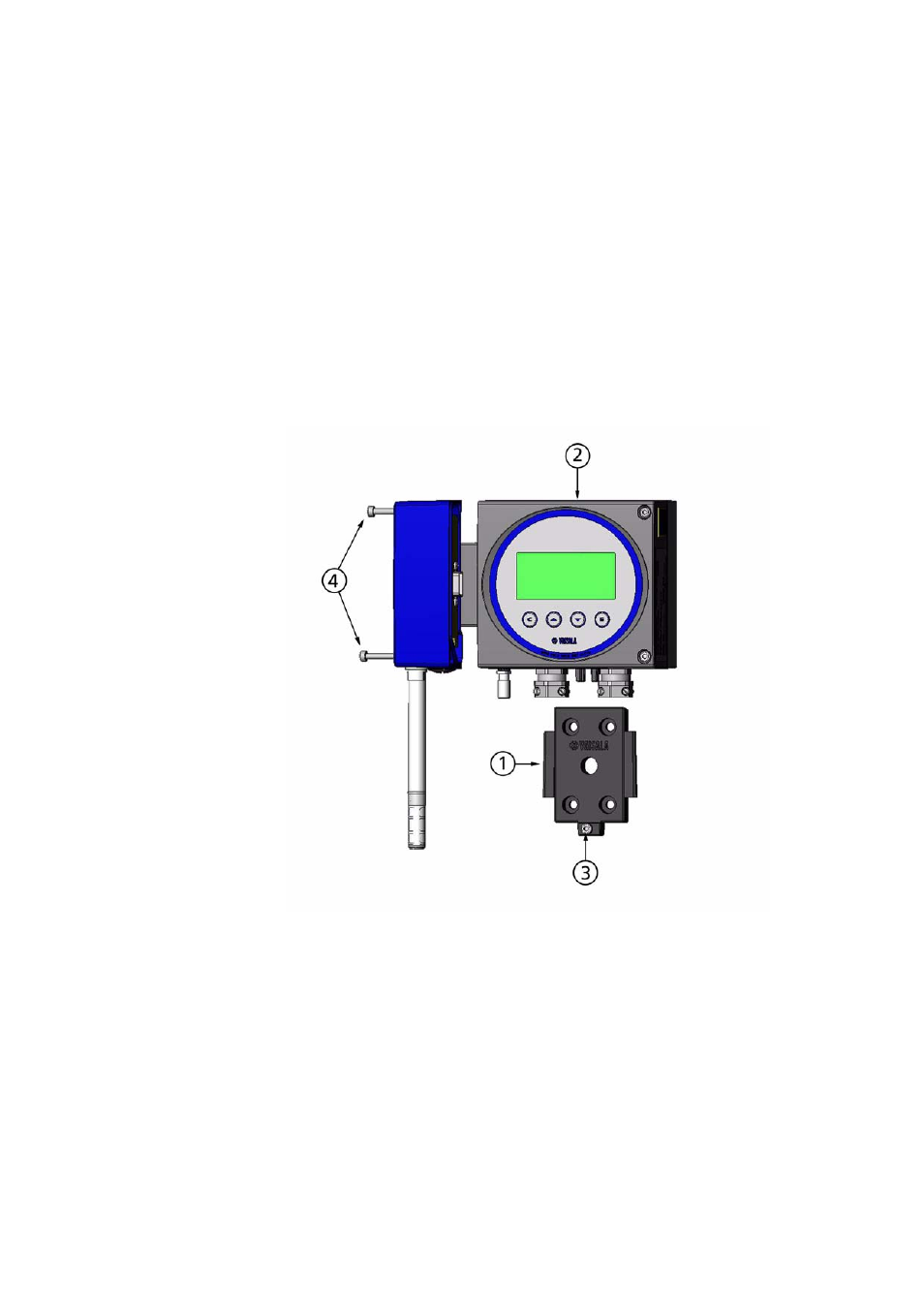

Рис. 6
Монтаж трансмиттера
Следующие цифровые обозначения относятся к
Рис. 6 на стр. 25
:
1
=
Установочная панель
2
=
Корпус трансмиттера
3
=
Установочный винт
4
=
Установочные винты
