Набор для монтажа HMP363/365/367 в
трубопроводах
0508-021

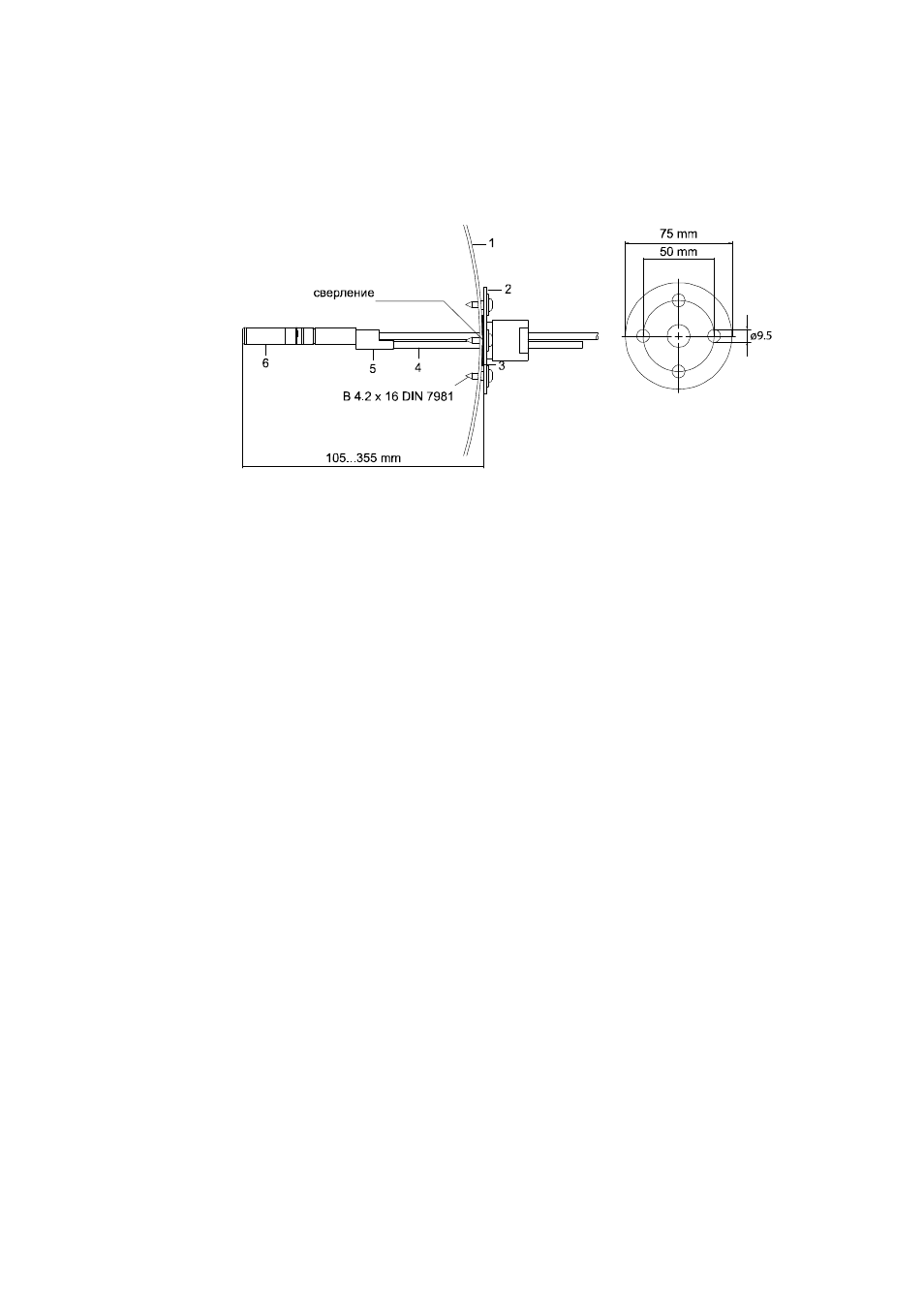

Рис. 8
Установка датчика HMP363 в трубопроводе с
фланцем и опорной балкой
Следующие цифровые обозначения относятся к
Рис. 8 на стр. 28
:
1
=
Стенка трубопровода
2
=
Фланец
3
=
Уплотнительное кольцо
4
=
Опорная балка
5
=
Деталь для крепежа датчика (фиксируется с помощью
опорной балки)
6
=
Датчик RH
16 ... 22 mm
