3.

Руководство по установке,

Хранение, транспортировка,

подготовка, установка

www.nord.com B2050-RU-0613

-17-

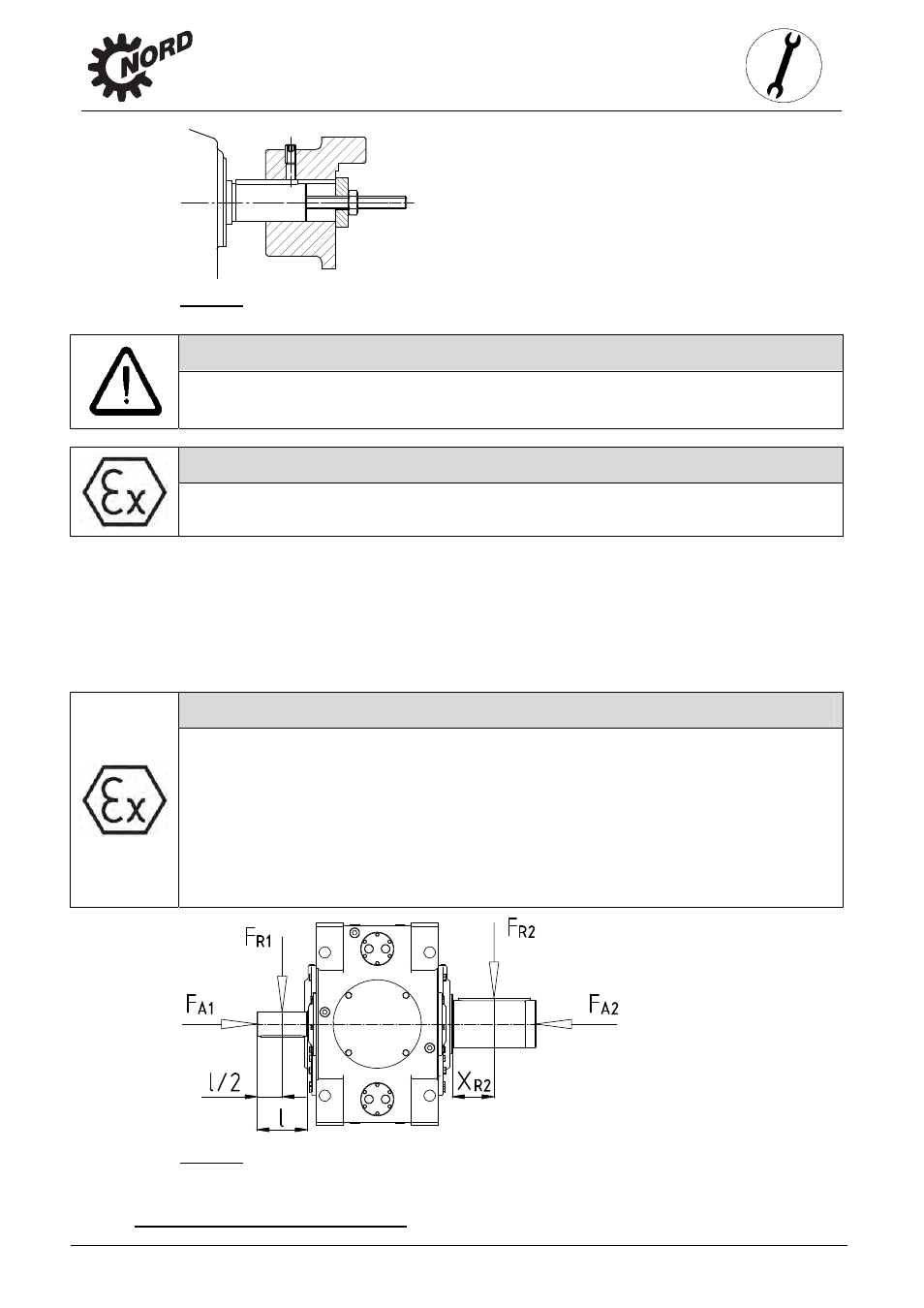

Рис. 3-6: Пример простого насадного приспособления

Опасно!

Необходимо принять во внимание, что подключенные к редуктору входные и
выходные элементы должны соответствовать ATEX.


Входные и выходные элементы должны передавать в редуктор только
максимально допустимые радиальные/поперечные силы FR1 и FR2 и осевые силы
FA1 и FA2, указанные на заводской табличке
(см. раздел 3.4). В частности, необходимо
следить за правильным натяжением ремней и цепей. Не допускается возникновение
дополнительных нагрузок за счет несбалансированных втулок.

Опасно!

Поперечное усилие должно передаваться как можно ближе к редуктору. Для
входных валов со свободным концом предполагается, что максимально
допустимая поперечная сила FR1 приходится на центр свободной шейки вала.
Для выходных валов прилагаемая поперечная сила FR2 не должна превышать
величину xR2. Если поперечное усилие FR2 выходного вала указано на заводской
табличке, но нет информации о параметре xR2, предполагается, что сила
прилагается в центре шейки вала.

Рис. 3-7: Допустимое приложение сил к входному и выходному валу

3.10

Монтаж насадного редуктора

Опасно!

Входные и выходные элементы, например, ременные передачи, цепные передачи
и муфты должны быть защищены от прикосновения.
