Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
3.4 Работа расходомеров моделей МТ 3809 и МТ 3819 с датчиком Smart Meter Manager,
с индуктивными сигнализациями
а. Запустите расходомер, как описано в разделе 3.2
б. Запустите датчик, как описано в разделе 3.3
в. Включите индуктивные сигнализации, как описано в разделе 3.6
3.5 Работа расходомеров МТ 3809 и МТ 3819 с аналоговым датчиком М420
а. Запустите расходомер, как описано в разделе 3.2
б. Программирование выполняется перед поставкой. Перед поставкой
предварительно программируются следующие параметры датчика
на основании информации, содержащейся в заказе, применения и
конфигурации расходомера. Если параметры не указаны в заказе
клиента на поставку, то будут установлены значения по умолчанию (в
скобках).
Программируемые параметры
Заводской номер
Единицы измерения расхода (галлонов/мин)
Отключение при низком расходе (5% полного расхода)
Низкий уровень аналогового выхода (4 мА при расходе 0%)
Высокий уровень аналогового выхода (20 мА при расходе 100%)
Раздел 3, Работа
3.5.1 Работа датчиков
См. схему подключения

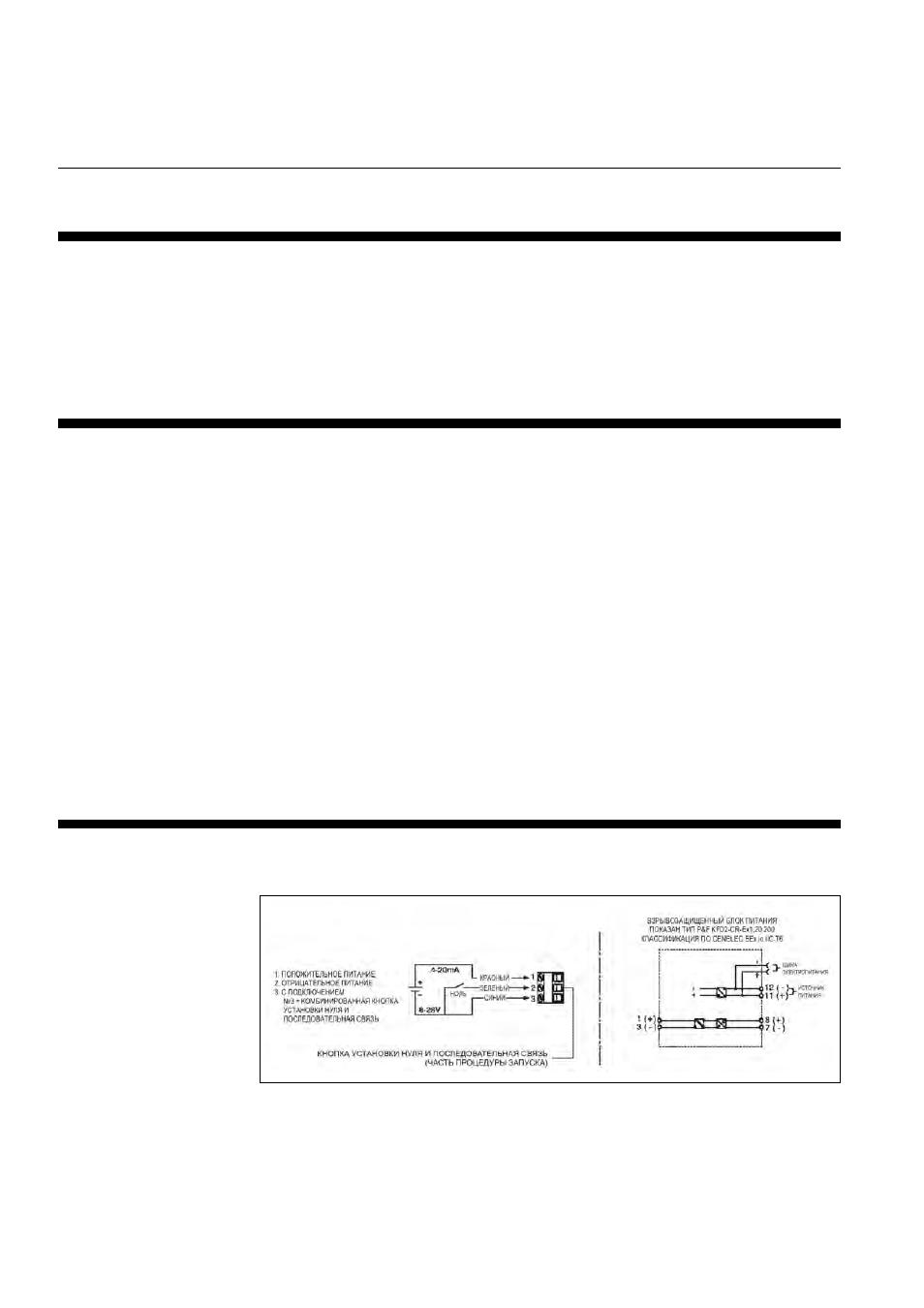

Рисунок 3-1
Схема подключения
