34
Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
При использовании датчика, совместимого с протоколом HART, сигналы
цифровой связи налагаются на сигнал 4-20 мА. Возможна передача более,
чем просто технологических параметров. Установки, использующие HART-
совместимые датчики, могут повысить производительность путем снижения
отключений от полевого оборудования, собирать данные, необходимые для
уменьшения времени технологического простоя, выполнять профилактиче-
скую диагностику и передавать данные к полевым устройствам и обратно
в цех. Кроме того, при использовании программного обеспечения Emerson
Asset Management Solutions TM (AMS) информацию можно перемещать с
ручного коммуникатора на Ваш персональный компьютер.
Двухпроводный аналоговый выход 4-20 мА обеспечивает передачу ин-
формации о технологическом расходе в реальном времени. Данные HART
накладываются на сигнал 4-20 мА и передаются со скоростью 1200 бод.
Электрическую конфигурацию датчика SMM см. на рисунке 2-2. Поплавок
сконструирован с встроенным магнитом, который активирует магнитный
сенсор, являющийся частью датчика. Тот же магнит поплавка приводит в
движение механический указатель. Расход масштабируется посредством
установки независимых значений высокого и низкого уровней. Параметры
датчика с аналоговым выходом (АВ), высокий уровень АВ и низкий уровень
АВ, охватывают диапазон сигнала 4-20 мА. Например, если расход обычно
лежит в пределах от 100 до 500 галлонов в минуту, то высокий уровень АВ
устанавливается на 500, а низкий уровень АВ – на 100. Как и другие общие
параметры, значения высокого уровня АВ и низкого уровня АВ могут быть
установлены в компании Brooks перед отправкой.
в. Подключения микропроцессорного датчика
Детальные подключения, утвержденные организацией UL, см. на рисун-
ках 1-3, 1-4, 1-5 и 1- 8. На рисунках с 2-3 по 2-6 показаны типовые под-
ключения электронного оборудования.

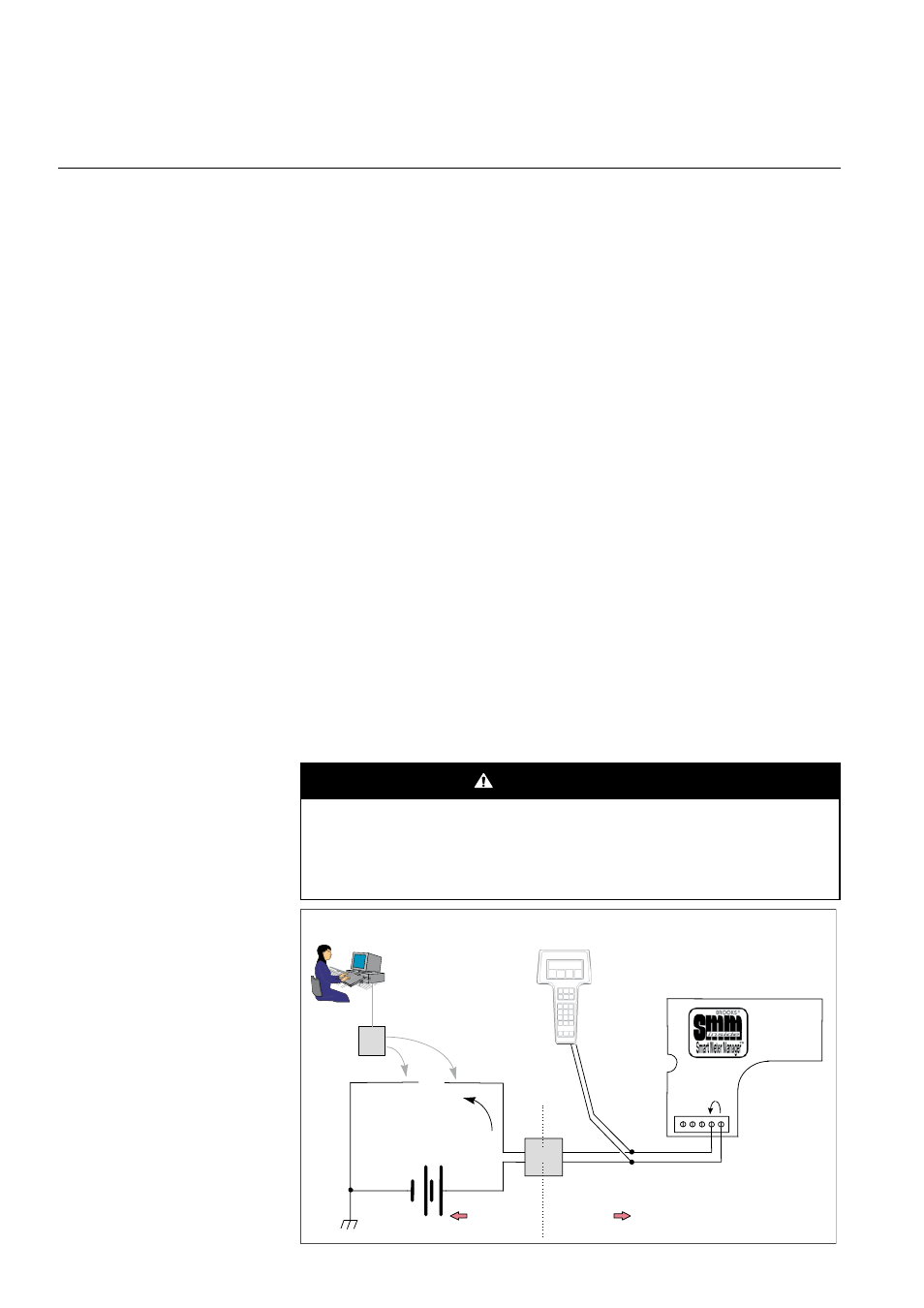

Рисунок 2-3
Типовое подключение аналогового
выхода и питания датчика SMM.
ПРЕДОСТЕРЕЖЕНИЕ
Так как датчик является магнитоуправляемым устройством, сильные
магнитные поля и материалы с магнитными свойствами могут
привести к индикации ошибочных значений, если они расположены
в непосредственной близости с расходомером. Это могут быть
стальные трубы, электродвигатели, трансформаторы.
Раздел 2, Установка
-
+
\/\/\/\/\/
o o o
o o
-
+
Система DCS/PLC или
ПК с программой AMS
Ручной коммуникатор HART®
Показано подключение
параллельно датчику в
полевых условиях
(коммуникатор сам по
себе является искробезопасным
устройством), но также можно
выполнять подключение
параллельно нагрузочному
резистору или барьеру
на безопасной стороне.
МОДЕМ
HART® ИЛИ
АППАРАТУРА
ОБМЕНА
ДАННЫМИ
НАГРУЗОЧНЫЙ РЕЗИСТОР
(Типовое значение 250 Ом)
Падение напряжения 1 – 5 В
ПИТАНИЕ КОНТУРА
(Типовое 24В=)
ИСКРО-
БЕЗОПАСНЫЙ
БАРЬЕР
(Типовая точка заземления)
Безопасная сторона Опасная сторона
