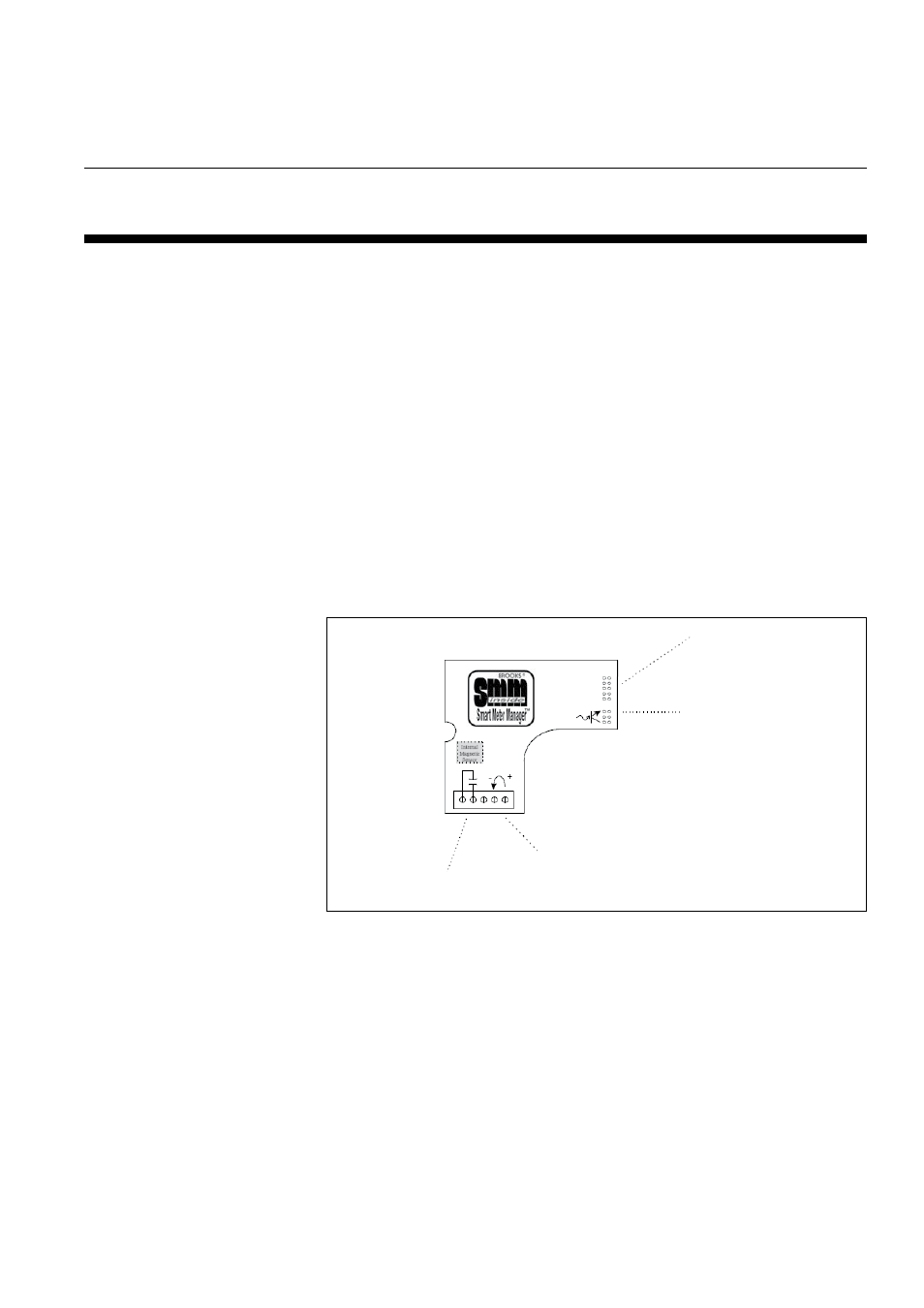

Рисунок 2-2
Электрические подключения датчика Smart Meter Manager
2.6 Установка расходомеров моделей МТ 3809 и МТ 3819 с датчиком Smart Meter Manager, с/без
сигнализаций и импульсного выхода.
а. Установите расходомер, как описано в пункте 2.5.
б. Настройка датчика выполняется посредством правильного
подключения к системе и конфигурирования параметров. Общие
параметры датчика устанавливаются специалистами компании Brooks
перед отправкой. Эти параметры, например, расход, устанавливаются
исходя из информации, содержащейся в заказе, конфигурации
измерителя или установок датчика по умолчанию. Если все
параметры были указаны в заказе, то они будут установлены перед
получением блока и дальнейшее конфигурирование при установке
не потребуется. Однако, более детальные конфигурации, так же
как и функция непрерывного мониторинга, могут быть установлены
через стандартный протокол связи HART или с помощью ручного
коммуникатора HART ®.
Разъем для
технологической/сервисной
загрузки
Кабель к соединительной
коробке для цифровых
выходов (контакты сигнализации
и импульсный выход)
Дополнительные
контакты для установки
нуля измерителя
Токовый контур 4-20 мА
с протоколом связи HART®
