Страница 35: Раздел 2, установка
35
Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
35

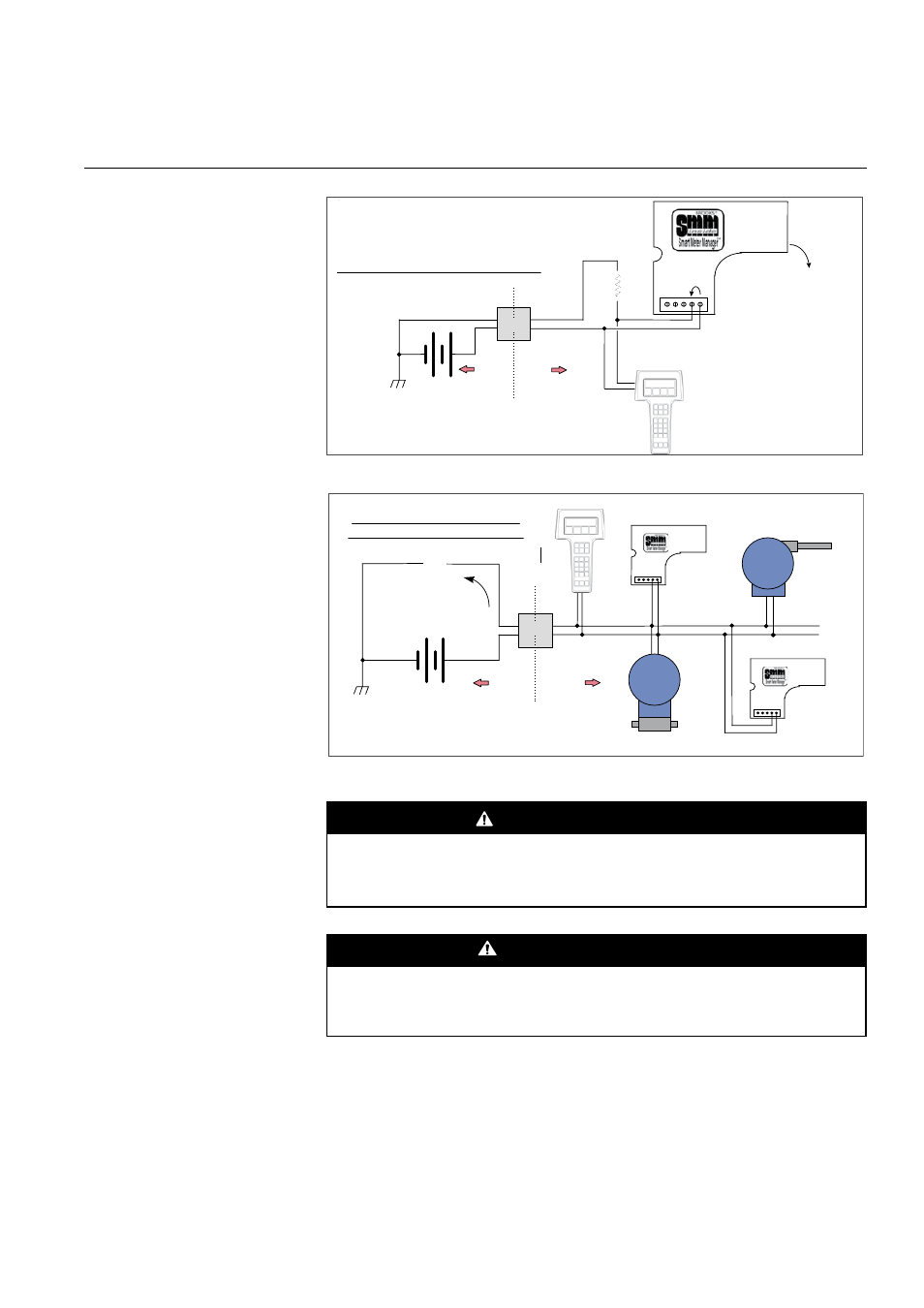

Рисунок 2-4
Альтернативное подключение
аналогового выхода и питания
датчика SMM (когда сигнал 4-20
мА не требуется).
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
-
+
Альтернативное подключение питания:
(когда сигнал 4-20 мА не требуется)
+24 В пост.
(типовое)
Примечание: Нагрузочный резистор можно
установить внутри корпуса индикатора.
Он предназначен для обеспечения требуемого
сопротивления контура для ручного устройства HART®
(например, для конфигурирования/настройки/обслуживания).
Искро-
безопасный
барьер
Безопасная
сторона
Опасная
сторона
НАГРУЗОЧНЫЙ
РЕЗИСТОР
(250 Ом
типовой)
Цифровые выходы
(последовательность
импульсов,
сигнализации)
Ручной коммуникатор HART®
Показано подключение параллельно
контуру, но также можно выполнять
подключение параллельно нагрузочному резистору.
Для типовых применений требуется только использование аналогового
сигнала двухпроводной схемы. В некоторых применениях, в которых
датчики и актуаторы широко разнесены (например, резервуарный парк),
устройства подключаются по схеме многоточечной конфигурации с
целью экономии расходов на проводку. Каждому блоку присваивается
индивидуальный адрес HART в диапазоне от 1 до 15, чтобы различать
их при связи по общей паре проводов. В такой конфигурации выходной
сигнал 4-20 мА не может использоваться.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возгорание опасных атмосфер и
серьезные травмы, необходимо использовать надлежащие
методы установки в соответствии с правилами CENELEC.
ПРЕДОСТЕРЕЖЕНИЕ
Расходомеры с датчиком должны устанавливаться на расстоянии,
по меньшей мере, 0.5 метра (18 дюймов) друг от друга, чтобы
предотвратить взаимное влияние магнитов поплавка и датчика.
-
+
\/\/\/\/\/
3051C
3044C
275
3809
3809
Многоточечное подключение
аналогового выхода и питания:
НАГРУЗОЧНЫЙ РЕЗИСТОР
(только для обеспечения сопротивления
для коммуникатора HART)
ПИТАНИЕ КОНТУРА
(+24 В пост. типовое)
(Типовая точка
заземления)
4mA times
number of
transmitters
Искро-
безопасный
барьер
Безопасная
сторона
Опасная
сторона
и т. д.
Рисунок 2-5
Многоточечное подключение
аналогового выхода и питания
датчика SMM.
Раздел 2, Установка
