32
Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
расходомер
расходомер
A - Входной клапан
B - Выходной клапан
С – Байпасный клапан
D - Клапан управления
Е – Спускной клапан
ГОРИЗОНТАЛЬНЫЙ
ТРУБОПРОВОД
ВЕРТИКАЛЬНЫЙ
ТРУБОПРОВОД
Раздел 2, Установка

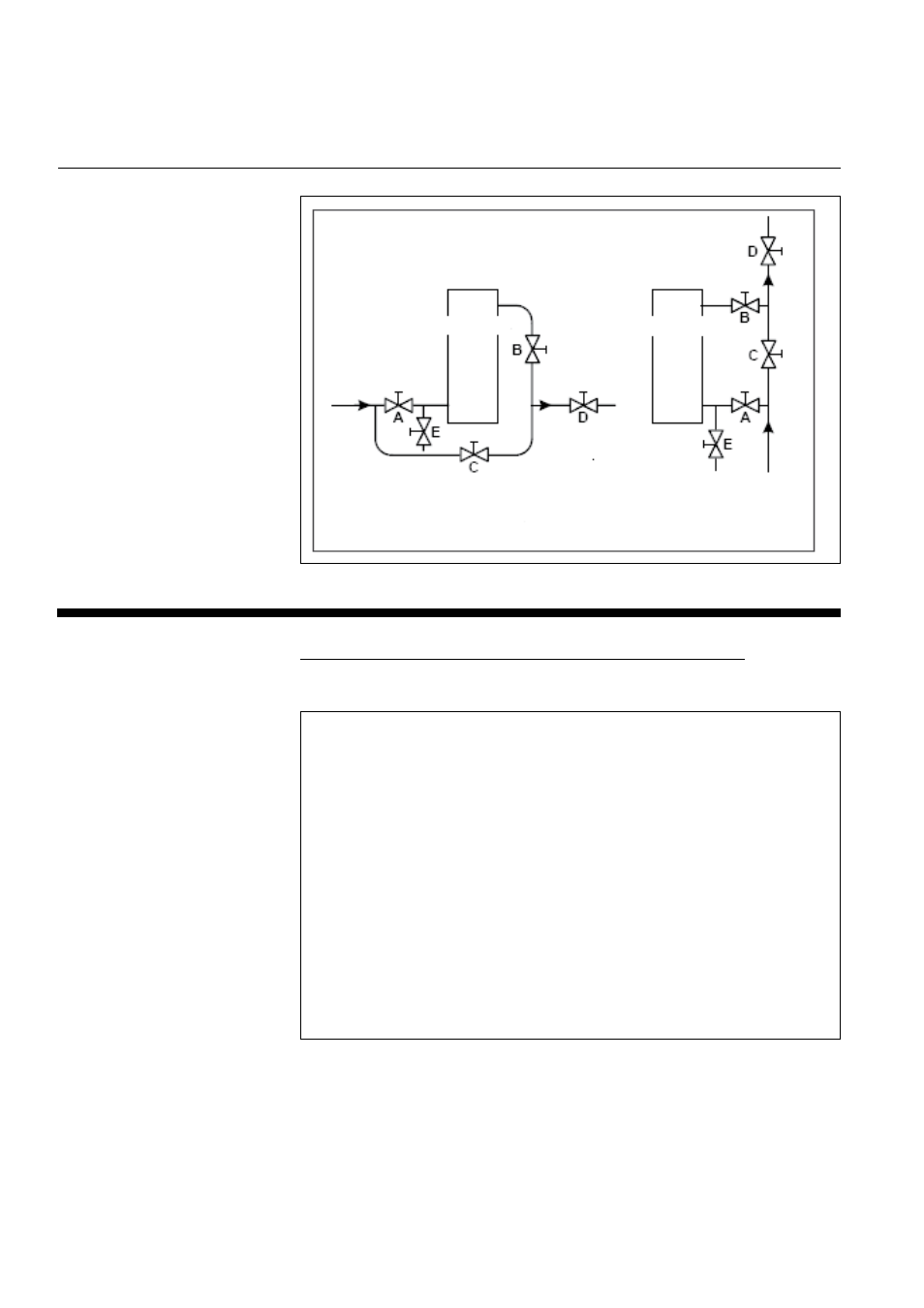

Рисунок 2-1 Типовая установка
обходного трубопровода
• Выберите
болты и прокладки (обеспечиваются заказчиком) в
соответствии с номинальным значением давления для фланца или
рабочего давления. Также следует учесть коррозионную стойкость и
температурную стабильность.
Внимание: внутренний диаметр фланцев может иметь отклонение от
стандартных размеров.
Увеличьте прокладки фланцев до соответствующего размера.
•
Выровняйте прокладки, затяните гайки, используя значения
затяжки, указанные для соответствующих номинальных давлений.
•
Измерительная секция с облицовкой Э/ТФЭ с уплотняющей
поверхностью PTFE
Материал PTFE деформируется под давлением в холодном
состоянии.
• Затягивайте гайки болтов фланцев только со следующими
максимальными моментами:
• Рекомендуемые болтовые крепления в соответствии с ASTM A307
Марка В)
2.5.1 Максимальные моменты затяжки для модели 3819
МАКСИМАЛЬНЫЕ МОМЕНТЫ ЗАТЯЖКИ ДЛЯ МОДЕЛИ 3819
См. таблицу 1-5 (стр. 11)
