29
Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
29
Раздел 1, Введение

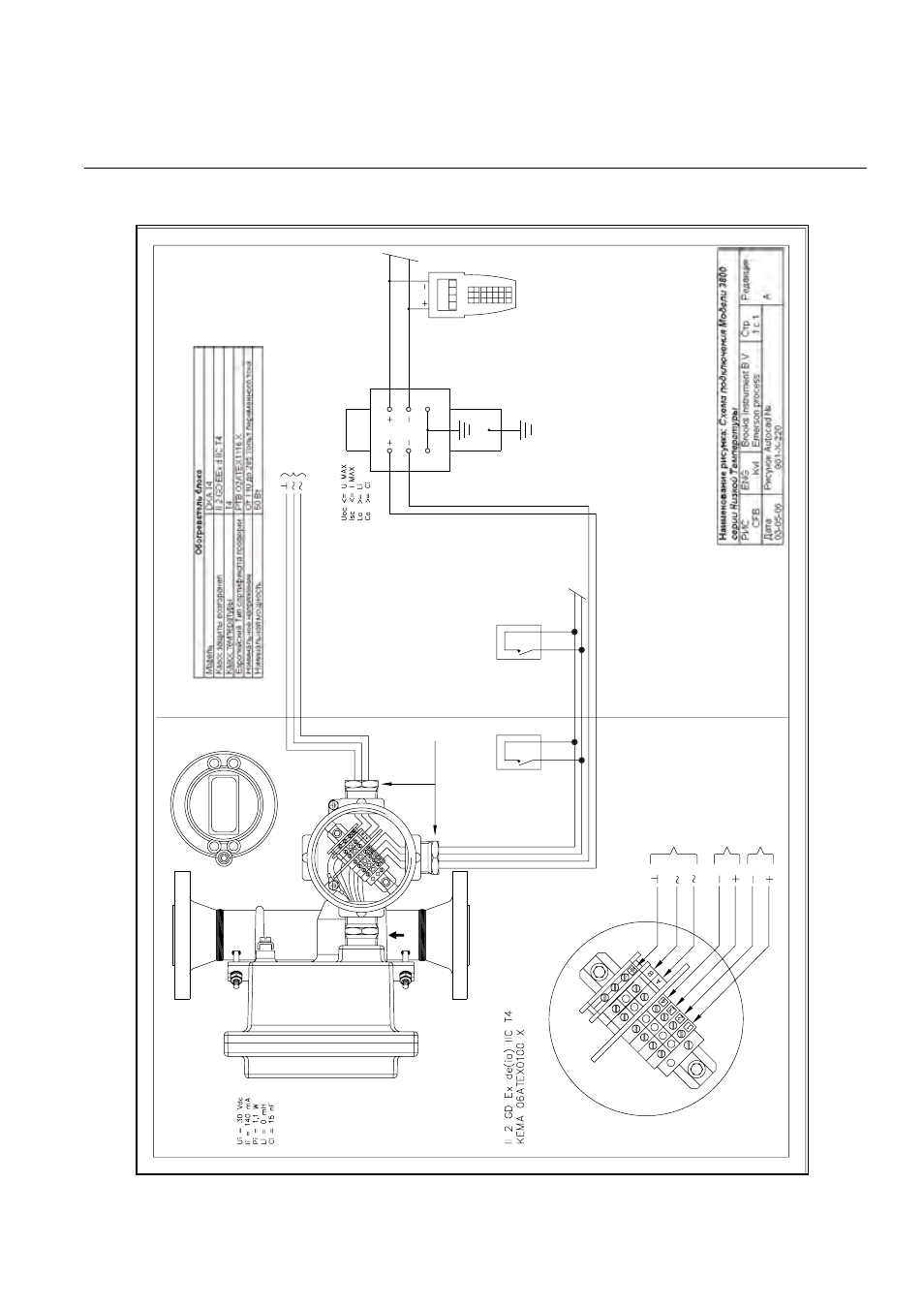

Рисунок 1-11 Схема подключения Модели 3800 серии Низкой Температуры
Рисунок 981-X-220
ВНУТРЕННИЕ ПАРАМЕТРЫ
КРЫШКА
Смотри Деталь «А»
Соединение
кабеля
M20x1,5
ПЕРЕКЛЮЧАТЕЛЬ УСТАНОВКИ НУЛЯ
(БЕЗОПАСНОЕ УСТРОЙСТВО)
INTERRUPTOR CERO
ОПАСНАЯ (КЛАССИФИЦИРОВАННАЯ) ОБЛАСТЬ
Деталь «А»
ОПАСНАЯ ОБЛАСТЬ
ОБОГРЕВАТЕЛЬ
ПЕРЕКЛЮЧАТЕЛЬ УСТАНОВКИ НУЛЯ
ПИТАНИЕ КОНТУРА 4-20 Ма
Обогреватель
ПАРАМЕТРЫ БАРЬЕРА
ИСПЫТАННЫЙ БАРЬЕР
РУЧНОЙ
КОММУНИКАТОР
ROSEMOUNT
БЕЗОПАСНАЯ ОБЛАСТЬ
НЕ ОТКРЫВАТЬ КОГДА
НЕБЕЗОПАСНЫЙ ЗАМКНУТЫЙ КОНТУР НАПОЛНЕН ЭНЕРГИЕЙ
