Расходомеры переменного сечения с металлической трубкой
Источник питания
8В пост. номинальное (макс. 15.5В пост.). Для искробезопасного
применения см. рис. 1-6.
Полное сопротивление
- Приблизительно 1 кОм без эксцентрика
- Приблизительно 8 кОм c установленным эксцентриком
Окружающая рабочая температура
От -25ºС до 100ºС (от -4ºF до 212ºF)
Максимальную рабочую температуру см. в таблице 3
Схемы соединений для сигнализации
См. рисунки 1-7 и 1-8
Дополнительные устройства для сигнализации
1- или 2-канальный источник питания (с одобренным изолированным
барьером), утвержденный для искробезопасного применения, с
дистанционной установкой, 115 или 230В перем. тока. Однополюсное
реле на два направления (SPDT).
По вопросам других конфигураций обращайтесь на завод.
Заводская установка по умолчанию сигнала сигнализации
Измерительная планка (также называемая эксцентриком) установлена,
как показано на рисунке ниже.
Расход тока определяется следующим образом:
≥3 мА в случае, если измерительная планка не обнаружена = сигнал
сигнализации не генерируется
≤1 мА в случае, если измерительная планка обнаружена = сигнал
сигнализации генерируется
В комбинации с реле NAMUR сигнал может быть преобразован
нормально замкнутыми или нормально разомкнутыми подключениями.
В комбинации с системой PLC / DCS сигналы мА должны
соответствовать установленным после июня 2005 г.
Раздел 1, Введение
Низкий
уровень
Высокий
уровень
кулак

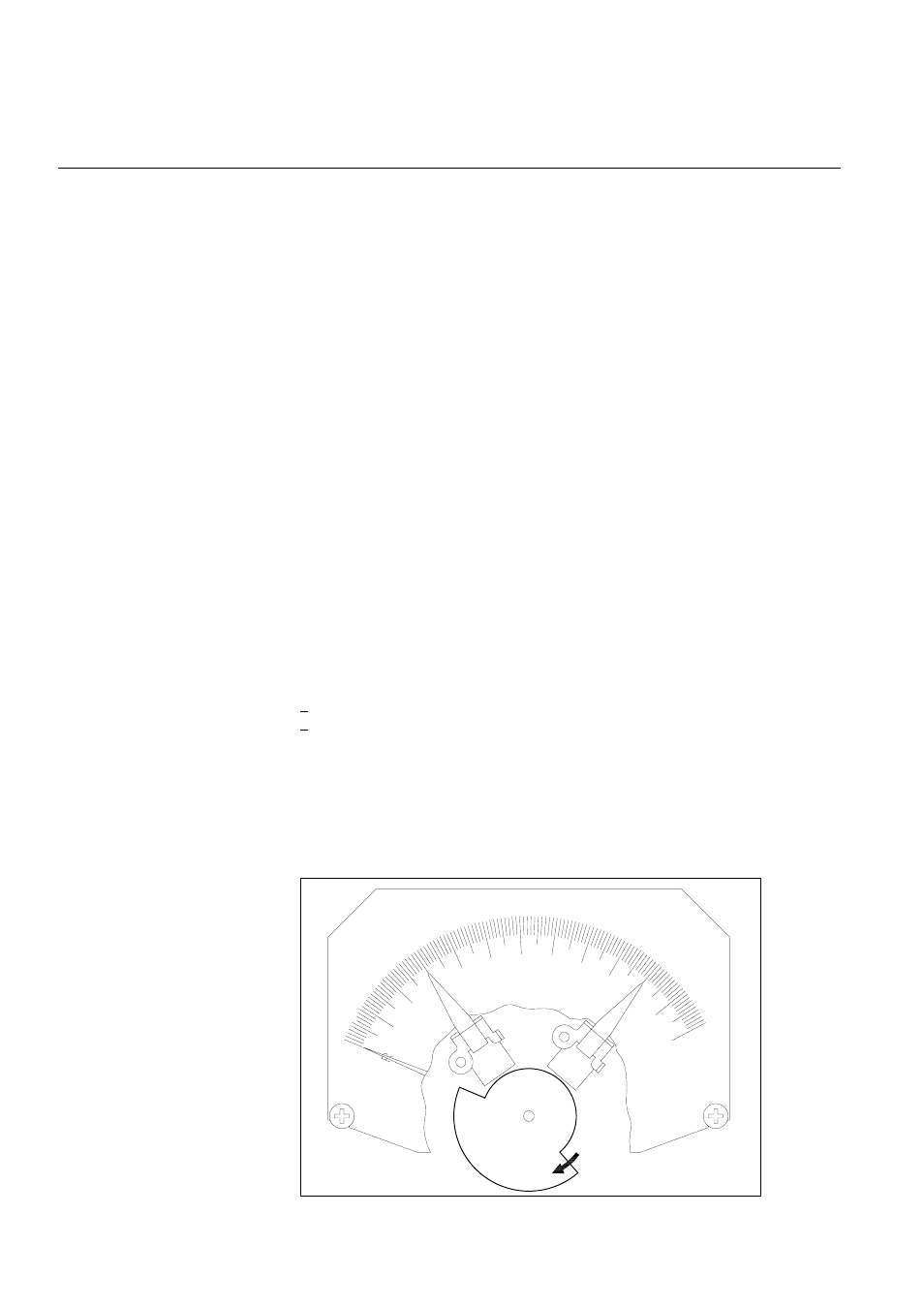

Рисунок 1-2б Установка эксцентрика для сигнала сигнализации
