37
Руководство по установке и эксплуатации
X-VA-3809-3819-rus
541-C-035-AAX
Ноябрь 2009 г.
Расходомеры переменного сечения с металлической трубкой
37
\/\/\/\/\/
o o
o o
o o
o o
o o
o o
o o
Искро-
безопасный
барьер
Безопасная
сторона
Опасная
сторона
Типовой цифровой выход
(например, контакт сигнализации)
Ленточный
кабель
Внешняя
соединительная коробка
ПИТАНИЕ
(+24 В пост. типовое)
(Типовая точка заземления)
DCS/PLC или
система защиты
Индикатор
сигнализации

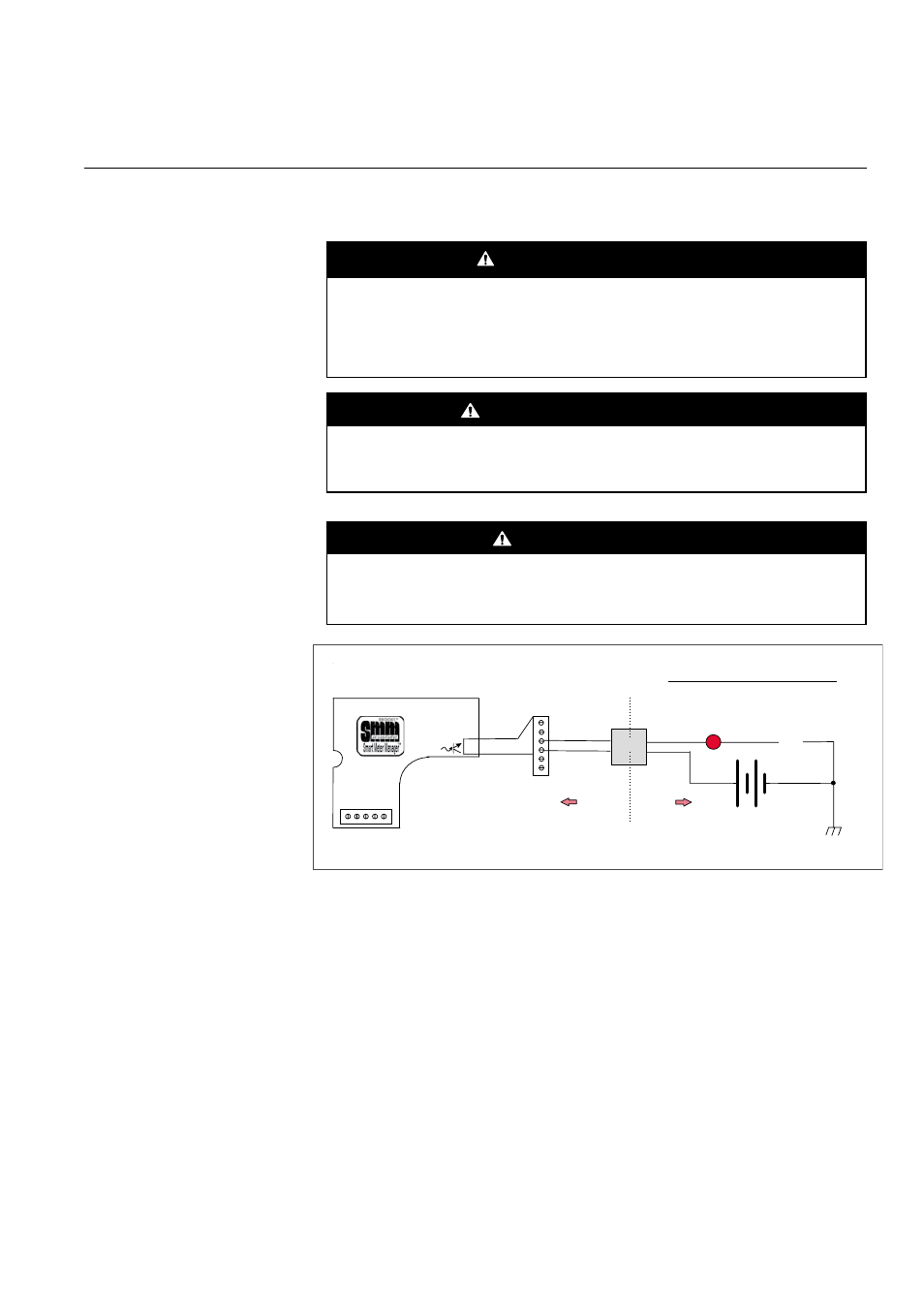

Рисунок 2-6
Типовое подключение датчика
SMM с сигнализацией и
импульсным цифровым выходом
По каналу связи HART можно получить доступ ко всем внутренним
параметрам, включая конфигурацию выходных сигналов, используемых
для сигнализаций и импульсного выхода. Чтобы обеспечить простоту
подключения этих сигналов, используется внешняя соединительная
коробка. Сигнализации конфигурируются на нормально разомкнутые или
нормально замкнутые контакты.
Сигналы с контактов сигнализации и цифрового импульсного выхода
являются электрически идентичными, независимыми, оптически связанными
транзисторными выходными сигналами. Подключение выполняется в
зависимости от внешней управляемой системы – Prover, системы DCS/
PLC, системы терминальной автоматики, группового контроллера и т.д.
Эти подключения можно выполнять в виде сигналов открытого коллектора
или открытого эмиттера на высокой или низкой стороне шины напряжения
в пределах приемного оборудования, в зависимости от того, какой сигнал
требуется. При сопряжении с внешними электронными схемами соблюдайте
пределы и полярность напряжения/тока, указанные в Разделе 1.
ПРЕДОСТЕРЕЖЕНИЕ
Расходомеры с датчиком должны устанавливаться на расстоянии, по
меньшей мере, 0.5 метра (18 дюймов) друг от друга, чтобы предотвра-
тить взаимное влияние смежных магнитов поплавка и датчика.
г. Подключения микропроцессорного датчика с сигнализацией и
импульсным выходом.
ПРЕДОСТЕРЕЖЕНИЕ
Так как датчик является магнитоуправляемым устройством, сильные
магнитные поля и материалы с магнитными свойствами могут приве-
сти к индикации ошибочных значений, если они находятся в непосред-
ственной близости с расходомером. Это могут быть стальные трубы,
стальные кабелепроводы, электродвигатели, трансформаторы.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы предотвратить возгорание опасных атмосфер и
серьезные травмы, необходимо использовать надлежащие
методы установки в соответствии с правилами CENELEC.
Раздел 2, Установка
