CHIEF LTM Series - Инструкция (Страница 19)

Инструкции по установке
19

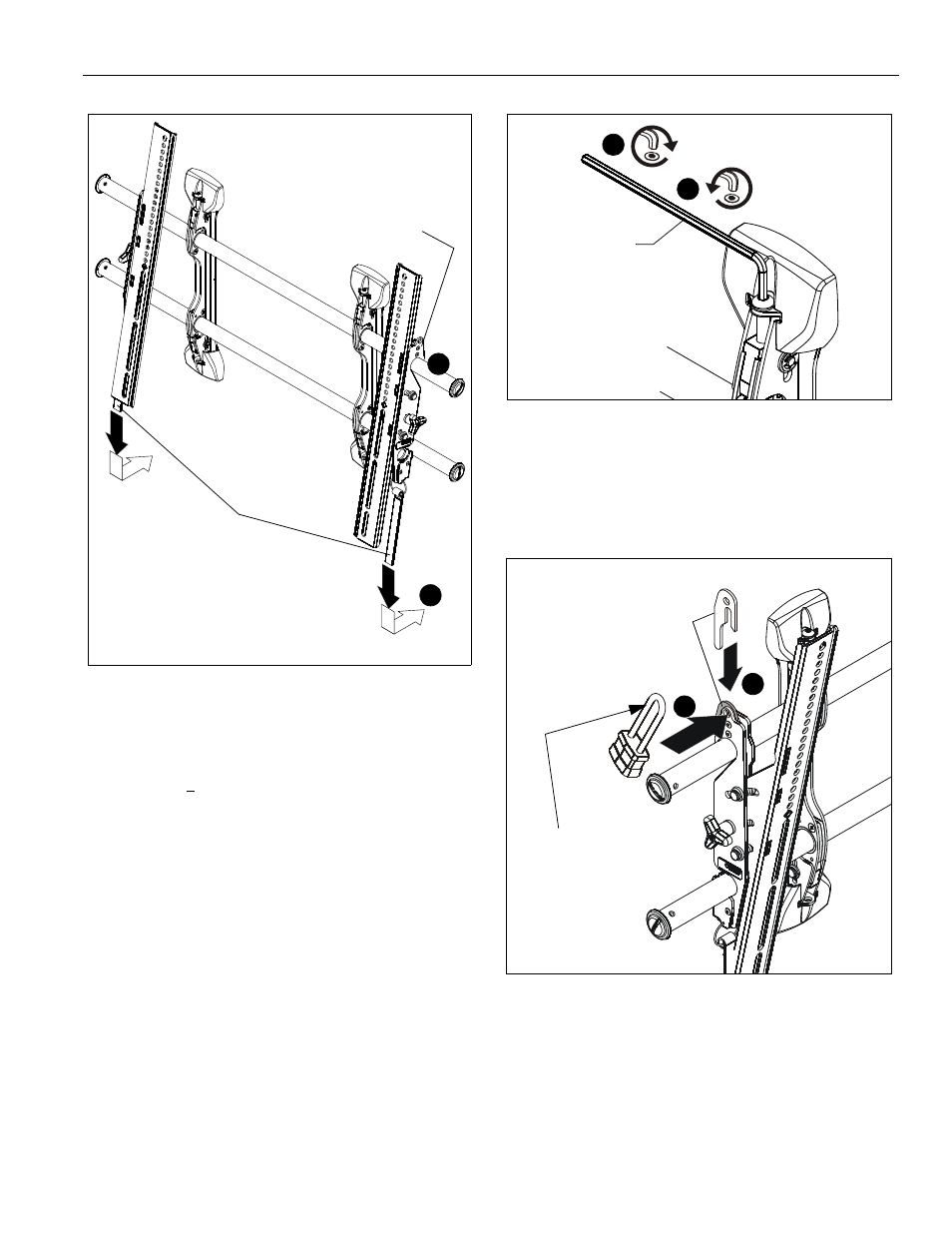

рис. 9
Регулировка наклона/высоты настенных кронштейнов
ПРИМЕЧАНИЕ. Регулировка высоты настенных кронштейнов
позволяет изменять положение в пределах:
+ 1/2".
1. Поверните вправо (затянуто), чтобы поднять сторону экрана.
(См. рис. 10)
2. Поверните влево (отпущено), чтобы опустить сторону экрана.
рис. 10
Запирание крепления (необязательно)
1. Установка на крепление дополнительной защитной скобы
(S или T). (См. рис. 11)
2. Установка висячего замка (не входит в комплект) для полной
безопасности.
рис. 11
3
6
(Экран не показан для большей наглядности)
Крепежные ленты
[Показаны крепления Y и Z]
Верхняя
скоба
Поднимает экран
Опускает экран
1
2
(U)
(Экран не показан для
большей наглядности)
(показана модель LTM)
1
2
(S)
Диаметр скобы висячего замка:
­Мин.: 6,3 мм (1/4”)
­Макс.: 7,9 мм (5/16”)
