Инструкции по установке
16

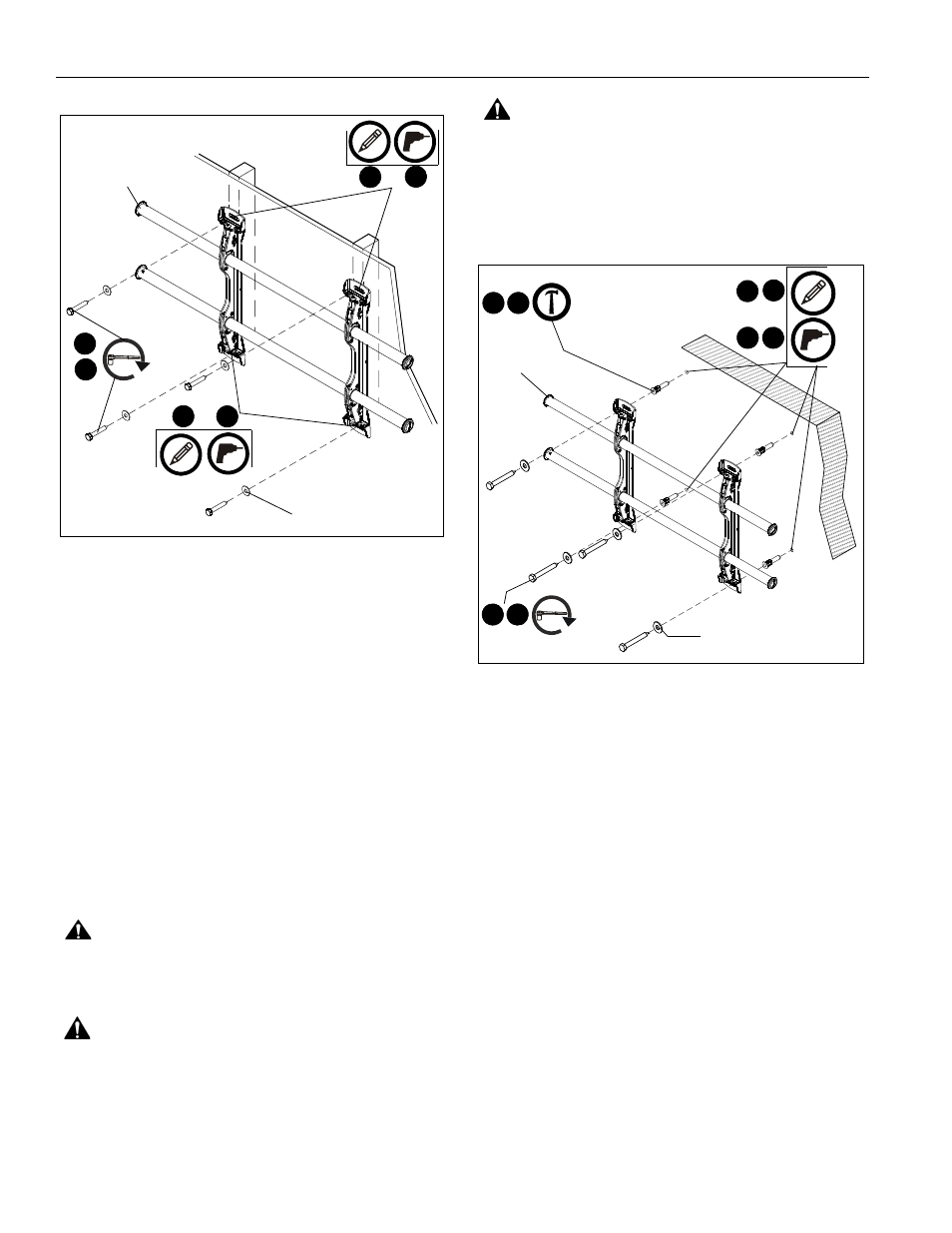

рис. 2
8.
Отметьте точки размещения нижних монтажных отверстий
и убедитесь в том, что эти точки расположены на стойках
каркаса. (См. рис. 2)
9.
Просверлите направляющие отверстия диаметром 7/32"
в местах, отмеченных для нижних монтажных отверстий.
(См. рис. 2)
10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 2)
11. Сдвиньте рейки к предполагаемому центру экрана.
Установка на бетонную стену
1.
Определите середину телевизионного экрана и место его
расположения на стене.
2.
Совместите прорези на креплении (R) с отметкой середины
экрана, чтобы определить середину по вертикали. (См. рис. 1)
3.
Отмерьте (190,5
мм)
7-1/2" вверх от средней линии и отметьте
место верхнего монтажного отверстия. (См. рис. 1)
4.
При помощи уровня сделайте на стене отметки в местах
размещения верхних монтажных отверстий. (См. рис. 3)
ВНИМАНИЕ.
РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ МЕЖДУ
НАСТЕННЫМИ КРОНШТЕЙНАМИ ДОЛЖНО БЫТЬ НЕ
МЕНЕЕ 30,48 СМ. Размещайте монтажные кронштейны не
ближе 30,48 см друг от друга.
ПРЕДУПРЕЖДЕНИЕ.
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ.
ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
