3d 3e – Инструкция по эксплуатации CHIEF LTM Series
Страница 18
Инструкции по установке
18

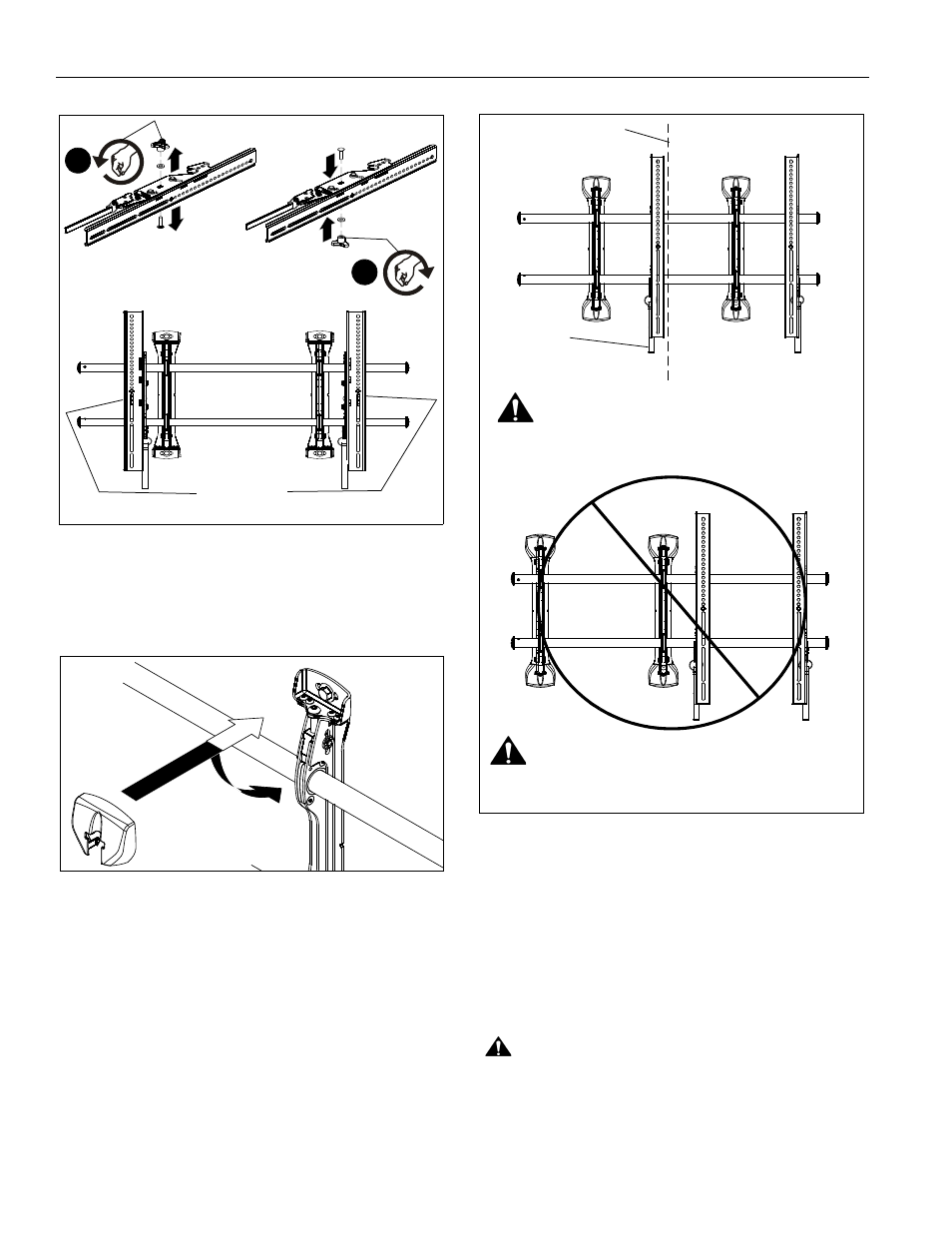

рис. 6
Установка экрана в настенную систему крепления
1.
Прикрепите крышки настенных кронштейнов (V) к верхней
и нижней части обоих настенных кронштейнов. (См. рис. 7)
рис. 7
2.
Отрегулируйте длину крепежной ленты Velcro® (при
необходимости) так, чтобы она не выступала за нижний
край экрана. (См. рис. 8)
ПРИМЕЧАНИЕ.
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна (W и X или Y и Z) по одну сторону от
настенного монтажного кронштейна. (См. рис. 8)
ПРИМЕЧАНИЕ.
НИКОГДА не размещайте оба соединительных
кронштейна (W и X или Y и Z) по одну сторону от
средней линии настенной системы крепления!
(См. рис. 8)
рис. 8
3.
Повесьте верхние скобы (W и X или Y и Z) соединительных
кронштейнов на верхнюю рейку системы крепления (R).
(См. рис. 9)
ПРИМЕЧАНИЕ.
Первоначально экран устанавливается на
некотором расстоянии от стены (как при
использовании выдвижной опоры), чтобы
облегчить доступ к кабелю.
4.
Установите экран и рейки в положение, нужное для просмотра
изображения.
5.
Проложите кабели между стеной и рейками
ВНИМАНИЕ.
ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы
пальцы, руки и кабели не попадали в зоны защемления.
6.
Потяните крепежные ленты вниз и заверните их к стене – таким
образом вы прикрепите соединительные кронштейны к нижней
рейке и зафиксируете нижний край экрана в системе
крепления. (См. рис. 9)
3d
3e
Переставьте регуляторы
внешнюю
[Показаны крепления Y и Z]
на
сторону кронштейнов
(V) x 4
ЗАПРЕЩЕНО размещать оба соединительных
Крепежная лента
ЗАПРЕЩЕНО размещать оба соединительных
Средняя линия (CL)
[Показаны крепления W и X]
кронштейна по одну сторону от средней линии
(CL) настенной системы крепления!
кронштейна по одну сторону от настенных
монтажных кронштейнов!
