Инструкции по установке
18

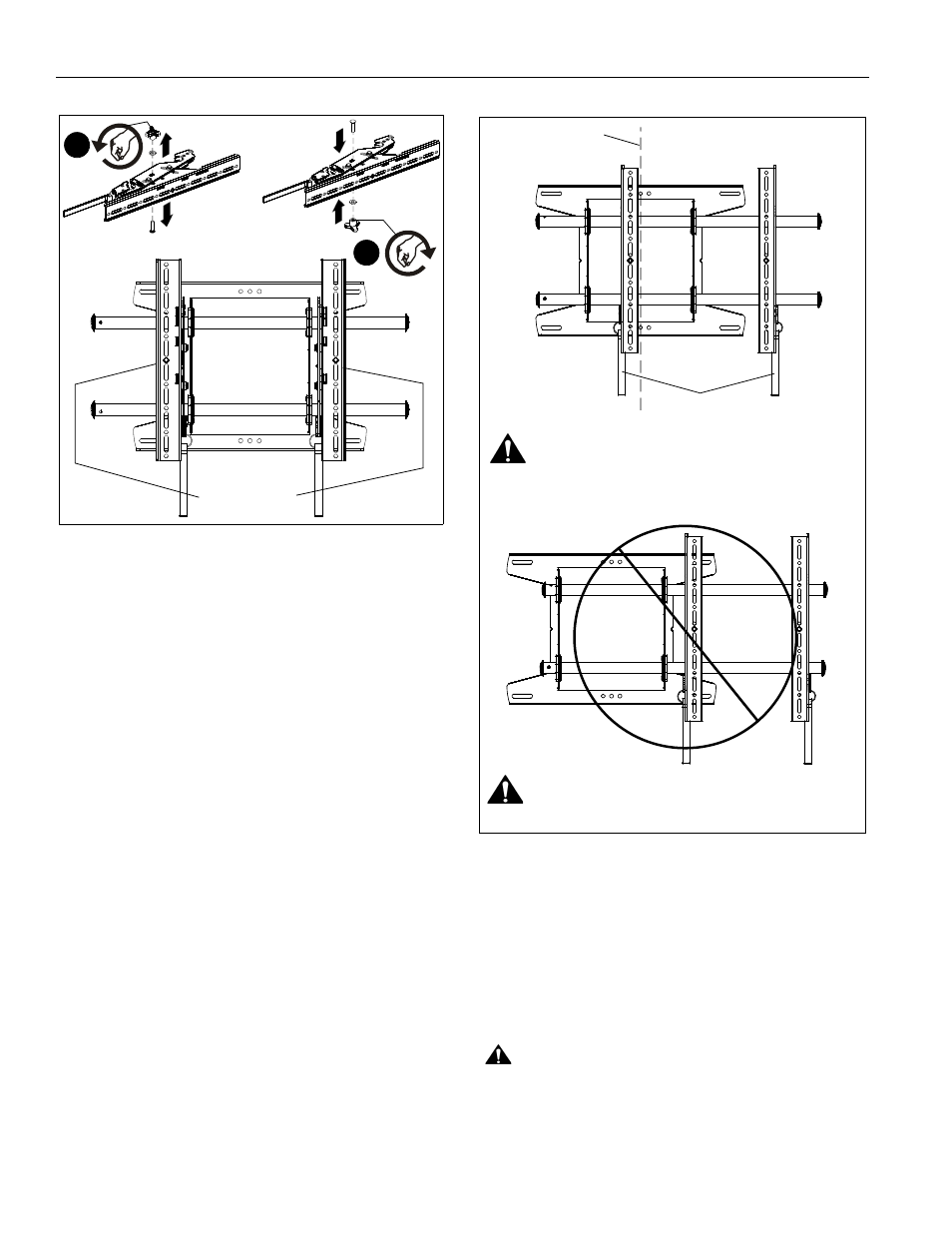

рис. 7
Установка экрана в настенную систему крепления
1. Отрегулируйте длину крепежной ленты Velcro®
(при необходимости) так, чтобы она не выступала
за нижний край экрана. (См. рис. 8)
ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенного
монтажного кронштейна. (См. рис. 8)
ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от средней линии
настенной системы крепления! (См. рис. 8)
рис. 8
2. Повесьте верхние скобы соединительных кронштейнов на
верхнюю рейку системы крепления. (См. рис. 9)
ПРИМЕЧАНИЕ. Первоначально экран устанавливается на
некотором расстоянии от стены (как при
использовании выдвижной опоры), чтобы
облегчить доступ к кабелю.
3. Установите экран и рейки в положение, нужное для
просмотра изображения.
4. Проложите кабели между стеной и рейками
ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы
пальцы, руки и кабели не попадали в зоны защемления.
3d
3e
Переставьте регуляторы
на внешнюю
сторону кронштейна
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенных
Крепежные ленты
ЗАПРЕЩЕНО размещать оба соединительных
Средняя линия (CL)
кронштейна по одну сторону от средней
линии (CL) настенной системы крепления
монтажных кронштейнов!
