Инструкции по установке
17
9. Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 4)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 4)
12. Сдвиньте рейки к предполагаемому центру экрана.
Крепление соединительных кронштейнов к телевизору
1. Совместите центр соединительного кронштейна со средней
линией экрана. (см. рис. 4)
ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном
кронштейне соответствует центру кронштейна.

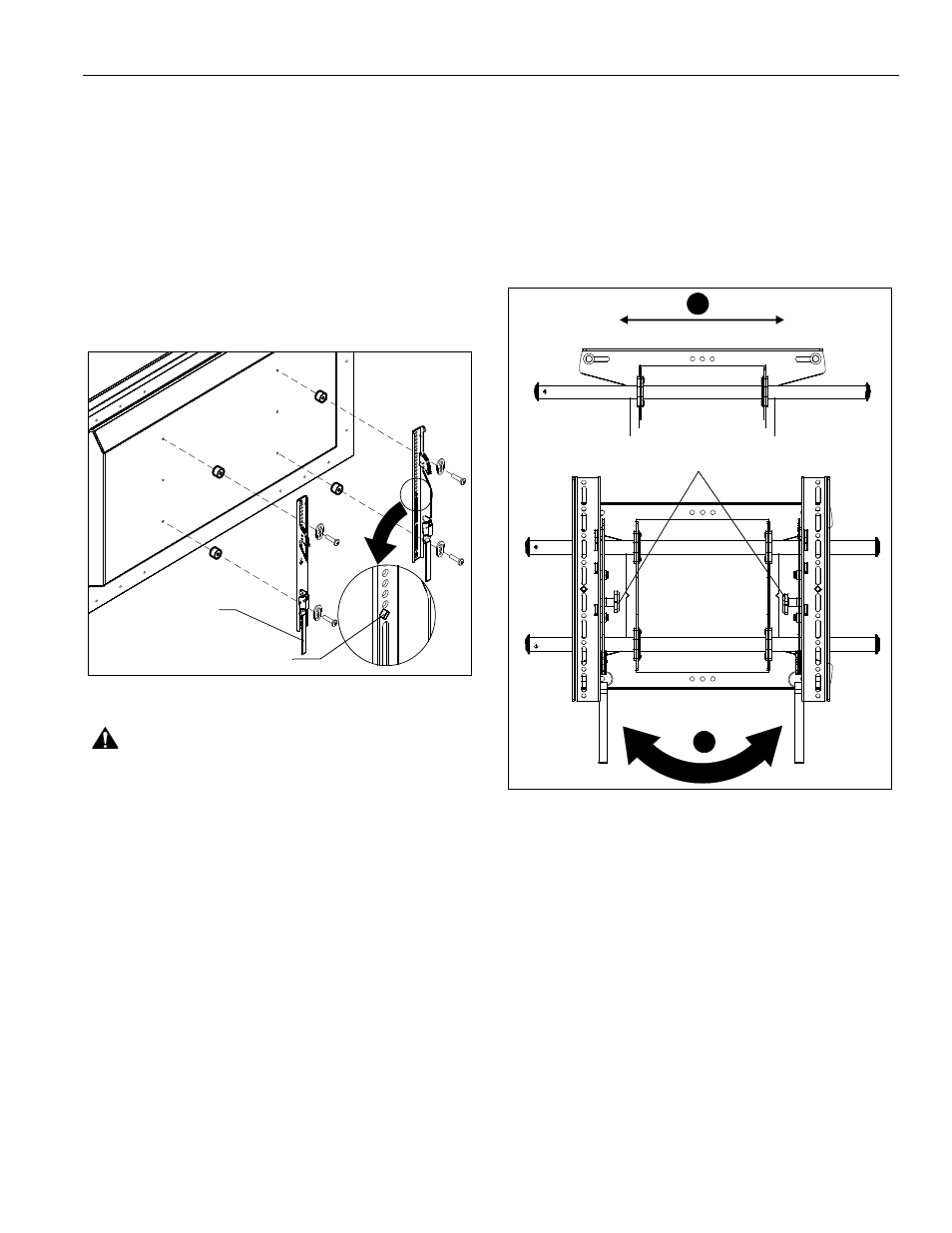

рис. 5
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Использование винтов несоответствующего
размера может привести к повреждению монитора. Винты
соответствующего размера легко завинчиваются в монтажные
отверстия монитора и входят в них полностью. Если необходимо
использовать втулки, выберите более длинные винты того
же диаметра.
2. Достаньте из пакета с фурнитурой (A-N) винты
соответствующего размера, втулки (при необходимости) и
шайбы и прикрепите соединительные кронштейны к тыльной
стороне экрана.
(См. рис. 5)
Перестановка соединительных кронштейнов
(дополнительная возможность)
Если в ходе установки возникает необходимость изменить
положение соединительных кронштейнов, это можно сделать
несколькими способами.
1.
Кронштейн можно сдвинуть горизонтально в ту или другую
сторону относительно точки крепления. (См. рис. 6)
2. Левый и правый соединительные кронштейны можно поменять
местами, используя регуляторы, расположенные с внутренней
стороны соединительных кронштейнов модели MTA. (См. рис. 6)
рис. 6
3. Если необходимо поменять местами соединительные
кронштейны, измените положение регуляторов наклона
на соединительных кронштейнах. (См. рис. 7)
a. Снимите монитор с системы крепления.
b. Снимите соединительные кронштейны с монитора.
c. Крепко удерживайте правый соединительный кронштейн
в горизонтальном положении, чтобы втулки оставались
неподвижными.
d. Снимите регулятор и шайбу и отвинтите винт.
e. Установите регулятор, винт и шайбу в обратном порядке
с другой стороны кронштейна так, чтобы регулятор
оказался с внутренней стороны.
f. Установите правый соединительный кронштейн с левой
стороны настенной системы крепления.
g. Повторите действия, описанные в пунктах 3c–3f, для левого
соединительного кронштейна.
Центр соединительного
Крепежная лента
кронштейна
1
2
Регуляторы
