Инструкции по установке
16

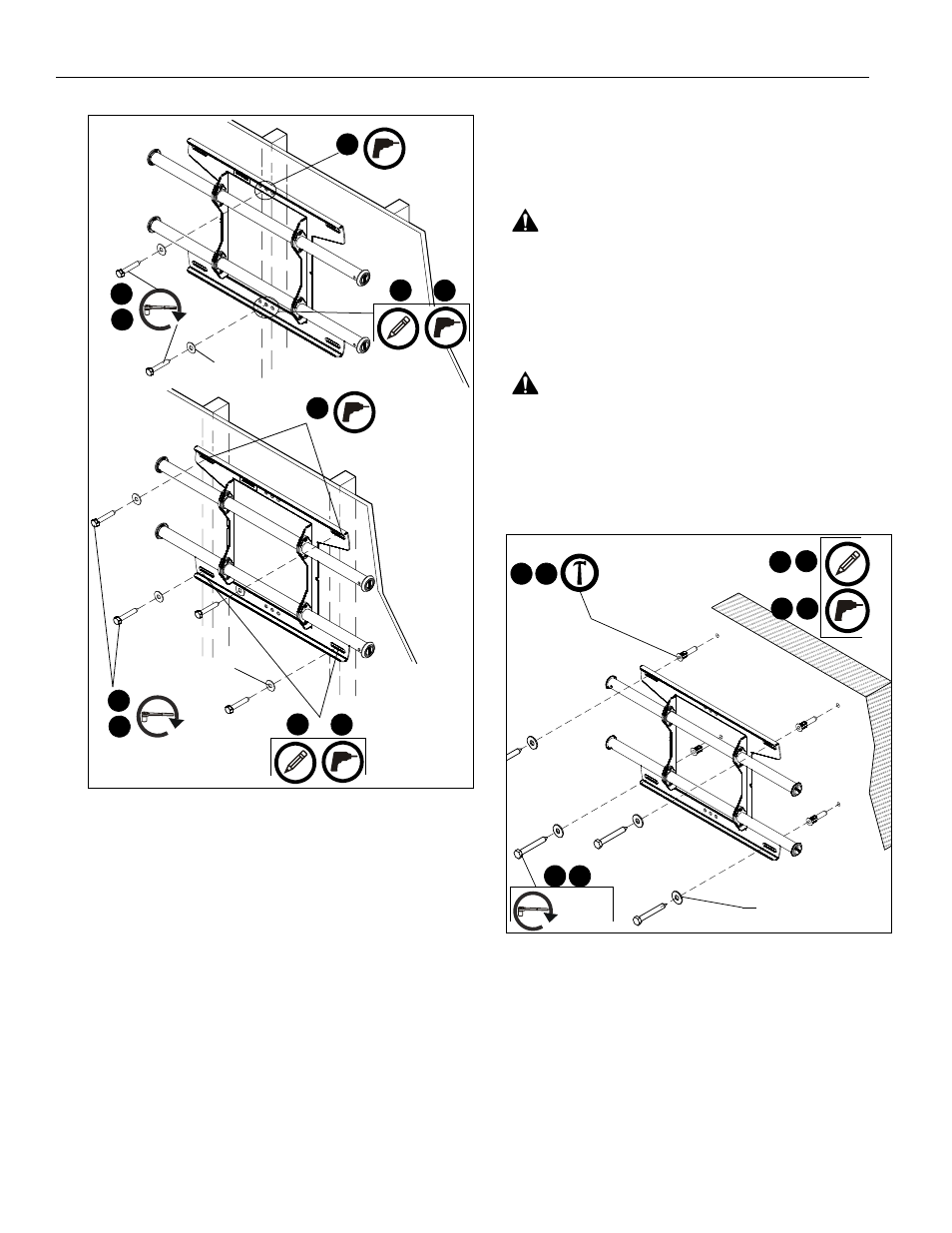

рис. 3
6. Просверлите в каждой стойке каркаса одно направляющее
отверстие диаметром 5,5 мм.
7. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) [один болт и одна шайба для монтажа на
одну стойку] прикрепите верхнюю часть крепления к стене.
(См. рис. 3)
8. Отметьте точки размещения нижних монтажных отверстий
и убедитесь в том, что эти точки расположены на стойках
каркаса. (См. рис. 3)
9. Просверлите направляющие отверстия диаметром 5,5 мм
в местах, отмеченных для нижних монтажных отверстий.
(См. рис. 3)
10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) [один болт и одна шайба для монтажа на
одну стойку] прикрепите крепления к стене через нижние
монтажные отверстия. (См. рис. 3)
11. Сдвиньте рейки к предполагаемому центру экрана.
Установка на бетонную стену
1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Совместите прорези на креплении с отметкой середины
экрана, чтобы определить середину по вертикали.
(См. рис. 1)
3. Отмерьте 152,4 мм вверх от средней линии и отметьте место
верхнего монтажного отверстия. (См. рис. 1)
4. При помощи уровня сделайте на стене отметки в местах
размещения верхних монтажных отверстий. (См. рис. 4)
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
рис. 4
5. На каждой отметке просверлите одно направляющее
отверстие диаметром 5/16".
6. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть крепления
к дюбелям в стене.
8. Отметьте точки размещения нижних монтажных пазов.
(См. рис. 4)
