Инструкции по установке
15
УСТАНОВКА
Крепления MSA/MTA предназначены для монтажа на голую
бетонную стену толщиной 8", голую бетонную стену из бетонных
блоков 8"x8"x16" или на деревянные стойки 2" x 4" (16" между
центрами), покрытые листами гипсокартона максимальной
толщиной 5/8". В модели MTA используются кронштейны, которые
позволяют наклонять телевизор. В модели MSA используются
неподвижные кронштейны, которые удерживают телевизор в
вертикальном положении.
Определение места для монтажа
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны
убедиться, что строительная конструкция в месте монтажа
системы крепления может выдержать пятикратный вес системы
MSA/MTA не превышает 125 фунтов (56,7 кг) для монтажа на
две деревянные стойки и 75 фунтов (34,0 кг) для монтажа на
одну деревянную стойку .
ПРЕДУПРЕЖДЕНИЕ. Дальнейшие инструкции см. в разделе
Установка на деревянную каркасную стену или в разделе
Установка на бетонную стену.
Установка на деревянную каркасную стену
1. Определите середину телевизионного экрана и место
его расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от
выбранного места.
ПРИМЕЧАНИЕ. Если место расположения экрана находится
над стойкой, используйте ее при монтаже на
одну стойку.
ПРИМЕЧАНИЕ. Используйте эту стойку и стойку слева или справа
от нее при монтаже на две стойки.
3. Совместите прорези на креплении с отметкой середины
экрана, чтобы определить середину по вертикали.
(См. рис. 1)
4. Отмерьте 152,4 мм вверх от средней линии и отметьте место
верхнего монтажного отверстия.

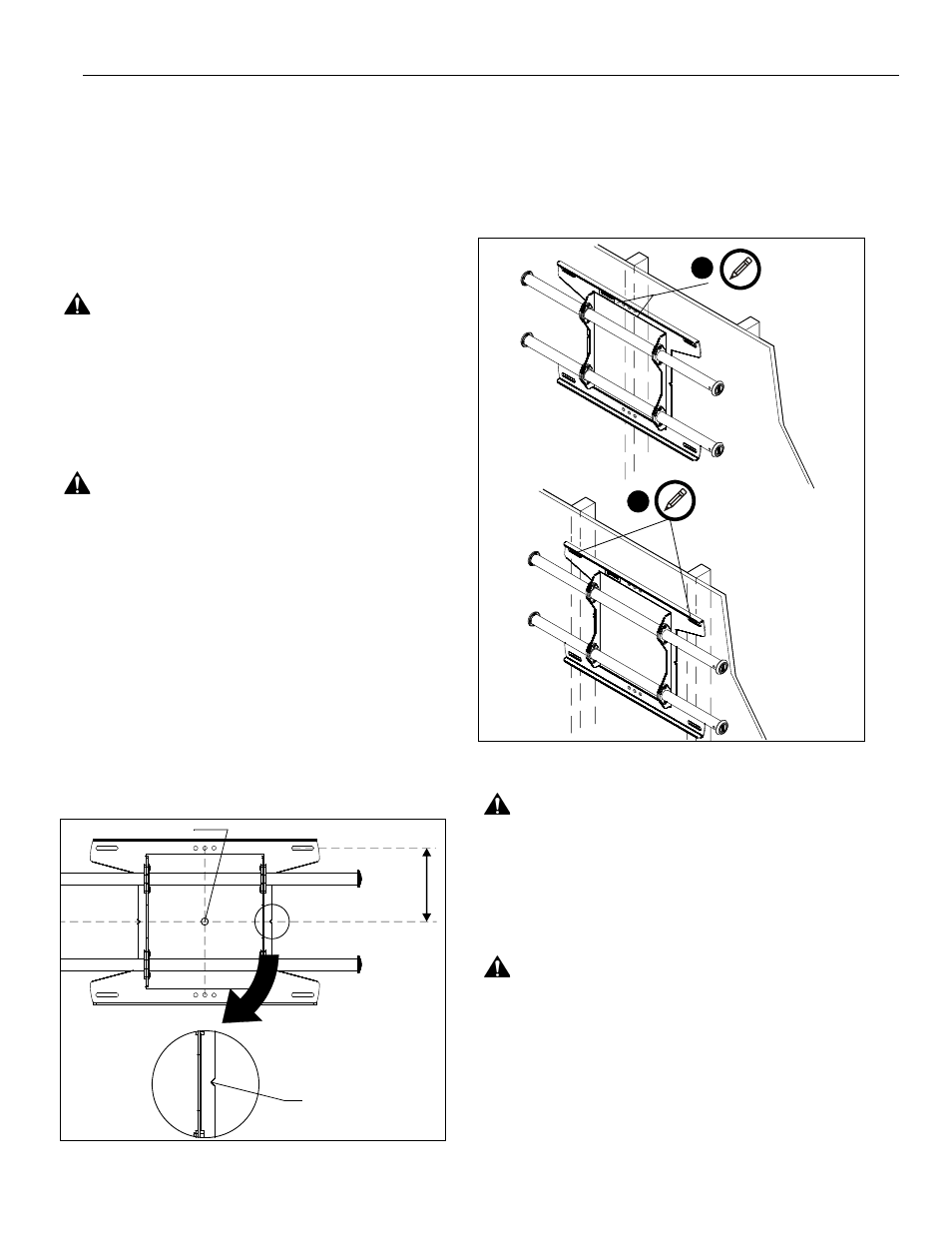

рис. 1
5. При помощи уровня сделайте на стене отметки на каждой из
стоек каркаса там, где будут расположены верхние
монтажные отверстия. (См. рис. 2)
ПРИМЕЧАНИЕ. MSA и MTA можно прикрепить через монтажные
отверстия на двойных стойках или центральные
монтажные отверстия на одной стойке.
(См. рис. 2)
рис. 2
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
Центр экрана
Середина кронштейна
по вертикали
6"
[152,4 мм]
5
5
Установка на
одну стойку
Установка на
две стойки
