Техническое обслуживание
68
7

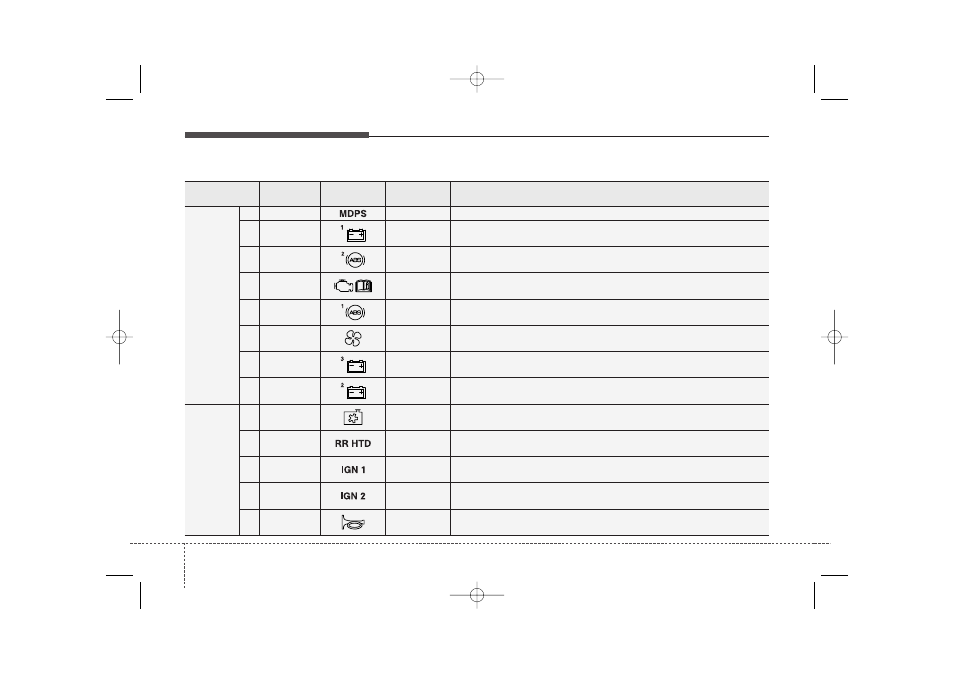

Панель плавких предохранителей в отсеке двигателя
No.
Номинал
предохранителя
Символ
Название
предохранителя
Защищаемая цепь
МУЛЬТ
ИПРЕД.
1
80A
MDPS
Модуль управления электроусилителем руля
2
60A
B+1
Распределительная коробка панели приборов (предохранитель - F13 /
F20 / F26 / F31 / F37, IPS 4 / IPS 5 / IPS 6 / IPS 7)
3
40A
ABS 2
Блок управления ESP, блок управления ABS,
универсальный диагностический разъем
4
40A
EMS
Коробка EMS (предохранитель - F1 / F2 / F3 / F6)
5
40A
ABS 1
Блок управления ESP, блок управления ABS,
универсальный диагностический разъем
6
40A
BLOWER
Реле 1 (реле сирены)
7
60A
B+3
Распределительная коробка панели приборов
(предохранитель - F30 / F35 / F36, разъем питания - F1 / F2)
8
60A
B+2
Распределительная коробка панели приборов (реле электростеклоподъемника,
предохранитель - F23 / F28 / F33, IPS 0 / IPS 1 / IPS 2 / IPS 3)
ПРЕДО
ХРАН.
9
40A(50A)
GSL(DSL)
COOLING
FAN
Реле 3 (реле охлаждающего вентилятора [низкий]),
реле 9 (реле охлаждающего вентилятора [высокий])
10
40A
HEATED
GLASS RR
Реле 6 (реле заднего антизапотевателя)
11
30A
IGN 1
Без смарт-ключа – замок зажигания, со смарт-ключом – релейный блок
PDM (реле IGN1)
12
40A
IGN 2
Реле 4 (пусковое реле), без смарт-ключа – замок зажигания,
со смарт-ключом – релейный блок PDM (реле IGN2)
13
15A
HORN
Реле. 2 (реле сирены), реле. 5 (påëå звуковой охранной сигнализации)
