Техническое обслуживание
66
7

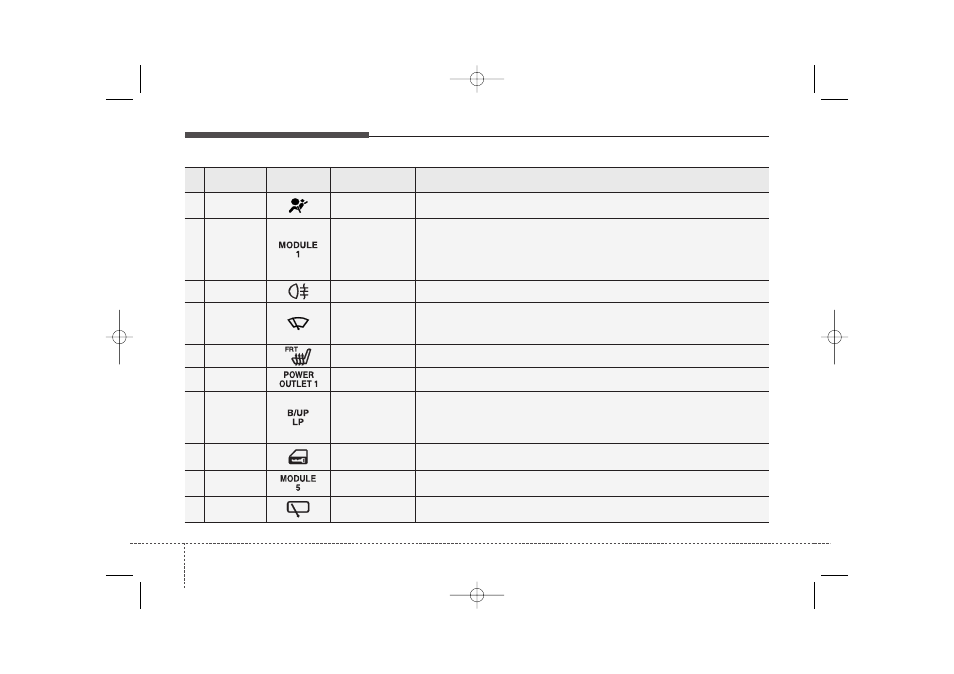

No.
Номинал
предохранителя
Символ
Название
предохранителя
Защищаемая цепь
10
10A
AIR BAG
Блок управления пассивной системы безопасности (SRS),
Лампочка воздушной подушки безопасности пассажира
11
10A
MODULE 1
Блок управления IPS (вход ON/START), 4WD ECM, релейный блок ICM
(реле DBC), выключатель DBC, многофункциональный переключатель (фар),
датчик угла поворота рулевого колеса, выключатель стоп-сигнала (G4KD),
Модуль системы электронного управления амортизаторами (EPS),
блок контроля давления воздуха в шинах, выключатель ESP,
Коробка предохранителей и реле в моторном отсеке (реле 8 - ESS)
12
10A
FOG LP RR
Релейный блок ICM (реле задних противотуманных фонарей)
13
25A
WIPER FRT
Коробка предохранителей и реле в моторном отсеке (реле 12 - стеклоочиститель
ветрового стекла (LO), реле 13 - Стеклоочиститель во время дождя),
электродвигатель стеклоочистителя ветрового стекла,
многофункциональный переключатель (стеклоочистителя)
14
15A
S/HEATER FRT
Выключатель консоли
15
15A
POWER OUTLET 1 Прикуриватель и передняя розетка
16
10A
BACK-UP LP
Реле фонарей заднего хода, электропривод хромированного зеркала заднего вида,
BCM, задний комбинированный фонарь (внутр.) (левый/правый),
задний датчик помощи при парковке (левый/правый), задний датчик помощи при
парковке (центральный) (левый/правый), правый наружный датчик интеллектного
блока помощи при парковке
17
15A
DR LOCK
Реле запирания/отпирания з\двери, реле крышки багажника,
påëåéíûé блок ICM (påëå полной блокировки)
18
7.5A
MODULE 5
BCM, блок управления замками дверей и зажиганием, PDM
19
15A
WIPER RR
Релейный блок ICM (реле заднего стеклоочистителя), электродвигатель заднего
стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
