7 65
Техническое обслуживание

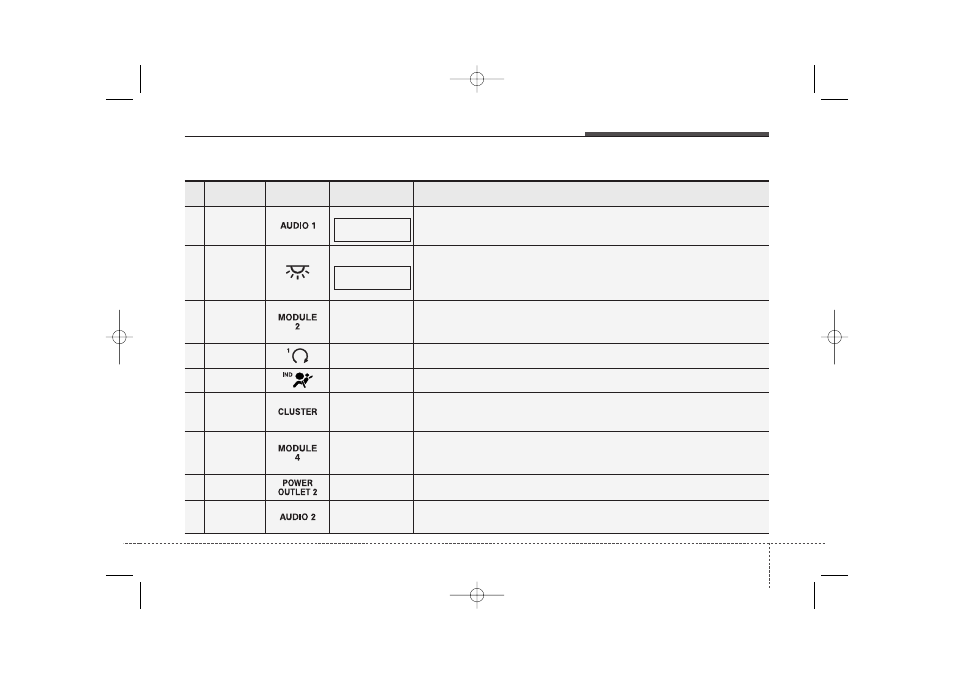

Внутренняя панель плавких предохранителей (Панель приборов)
No.
Номинал
предохранителя
Символ
Название
предохранителя
Защищаемая цепь
1
10A
AUDIO 1
Аудиосистема, A/V & Navigation Head Unit
2
10A
ROOM LP
Блок управления IPS (B+), BCM, блок управления кондиционером, диагностический
разъем, Комбинация приборов (инд.), RF-приемник, подсветка ключа замка зажигания
и выключатель сигнала предупреждения о незакрытой двери, автоматическое
освещение и фотодатчик, лампа подсветки карты, лампа освещения салона,
фонарь багажника, плафон подсветки для водителя/пассажира
3
10A
MODULE 2
Блок управления IPS (вход “ON”), электропривод хромированного зеркала заднего вида,
BCM, PDM, ыключатель корректора наклона фар,
исполнительный механизм корректора наклона фар (левый/правый),
Релейный блок ICM (Реле подогревателя правого/левого заднего кресла)
4
10A
START
Коробка предохранителей и реле в моторном отсеке (реле 4 / 11 - пуск / ATM P/N),
реле охранной сигнализации
5
10A
AIR BAG IND.
Комбинация приборов (инд.)
6
10A
CLUSTER
Комбинация приборов (инд.), выключатель SBR (напоминателя ремня безопасности),
генератор, выключатель консоли, BCM, блок управления замками дверей и зажиганием,
Интеллектный блок помощи при парковке, Аудиосистема, A/V & Navigation Head Unit
7
10A
MODULE 4
Коробка предохранителей и реле в моторном отсеке (реле 1 - вентилятор),
Датчик дождя, моторный отсек (реле 2, 3 - нагревателя с положительной
температурной характеристикой #2, #3), блок управления кондиционером,
ионизатор на комбинации приборов, электродвигатель люка в крыше
8
25A
POWER
OUTLET 2
Прикуриватель и передняя розетка, задняя розетка
9
10A
AUDIO 2
Аудиосистема, A/V & Navigation Head Unit, усилитель, PDM, BCM,
выключатель электропривода наружного зеркала заднего вида,
блок управления замками дверей и зажиганием
BCMÐÀÇÚÅÌ
ПИТАНИЯ
BCMÐÀÇÚÅÌ
ПИТАНИЯ
