48 | Проверка/техобслуживание
RU
Copyright (optional information)
6 720 647 407 (2011/01)
12.2.2 Очистка нагревательного блока
B Снять переднюю стенку камеры сгорания и горелку
(
Æ рис. 39).
B Снять кабели, развинтить резьбовые соединения и
выдвинуть нагревательный блок вперед.
B Погрузить нагревательный блок в воду, очистить его
моющим средством, а затем снова установить.
B Осторожно выпрямить согнувшиеся ламели на
нагревательном блоке.

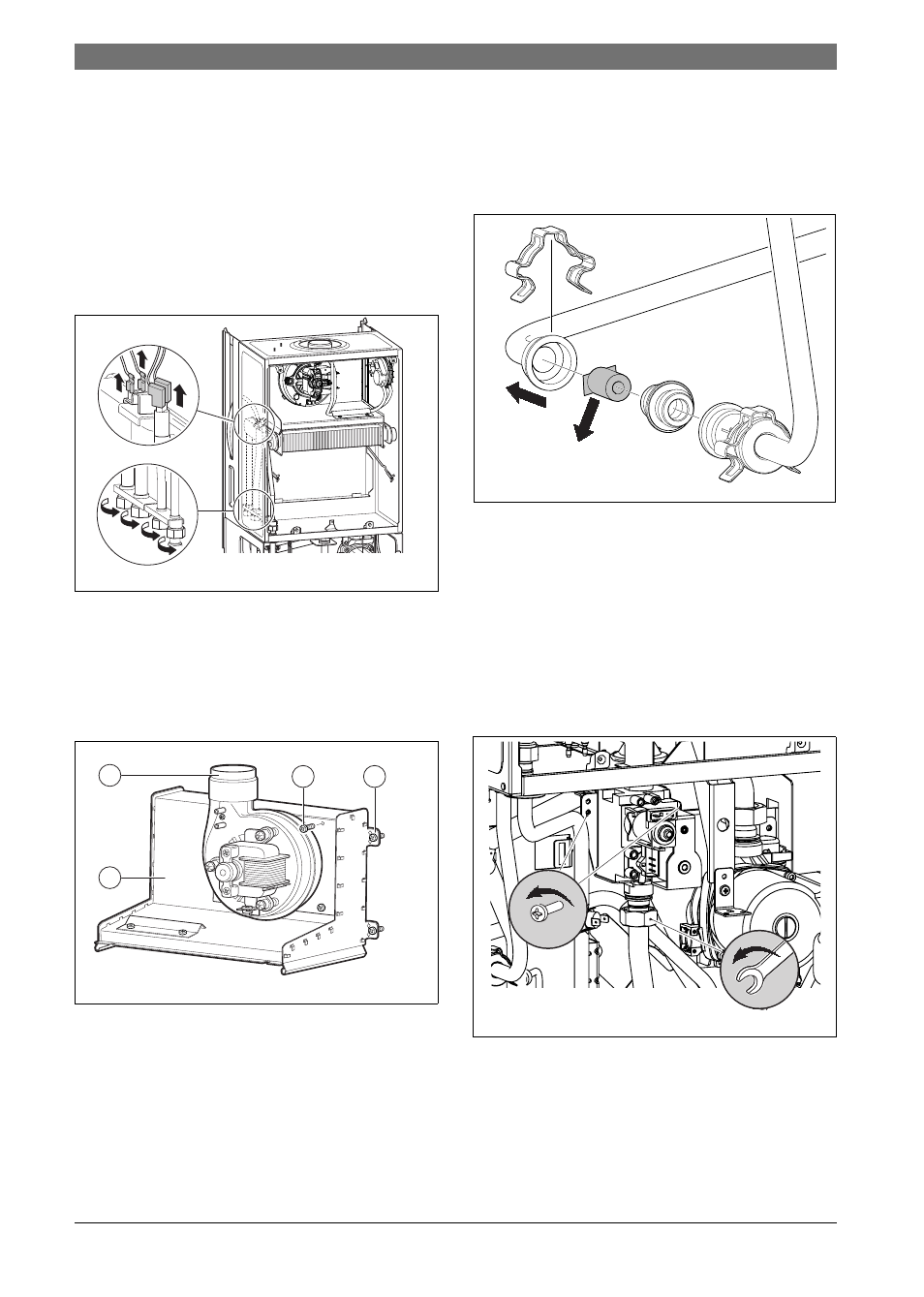

Рис 42
12.2.3 Вентилятор
B Осторожно отсоединить электрические
подключения и шланги от датчика потока воздуха.
B Отвернуть два винта (3) и снять вентиляторный
блок.
Рис 43
Вентиляторный блок
1
Вентиляторный блок
2
Вытяжной короб
3
Крепежные винты вентиляторного блока
4
Крепежные винты вытяжного короба
12.2.4 Сетчатый фильтр в трубе холодной воды
(ZWA)
B Открутить трубу холодной воды и проверить сетку
на загрязнённость.
Рис 44
12.2.5 Газовая арматура
B Демонтировать горелку/присоединительный
патрубок(
Æ глава 12.2.1).
B Разъединить электрические штекерные
соединения.
B Открутить трубу подачи газа.
B Открутить два винта, газовую арматуру протолкнуть
железным крепёжным листом наверх и снять с
винтов.
Рис 45
1.
6 720 613 076-15.1O
2.
6 720 611 347-36.1O
1
2
3
4
1.
2.
3.
6 720 613 076-19.1O
1.
2.
6 720 613 076-16.1O
