Электрические соединения
| 29
RU
6 720 647 407 (2011/01)
Copyright (optional information)
B Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.

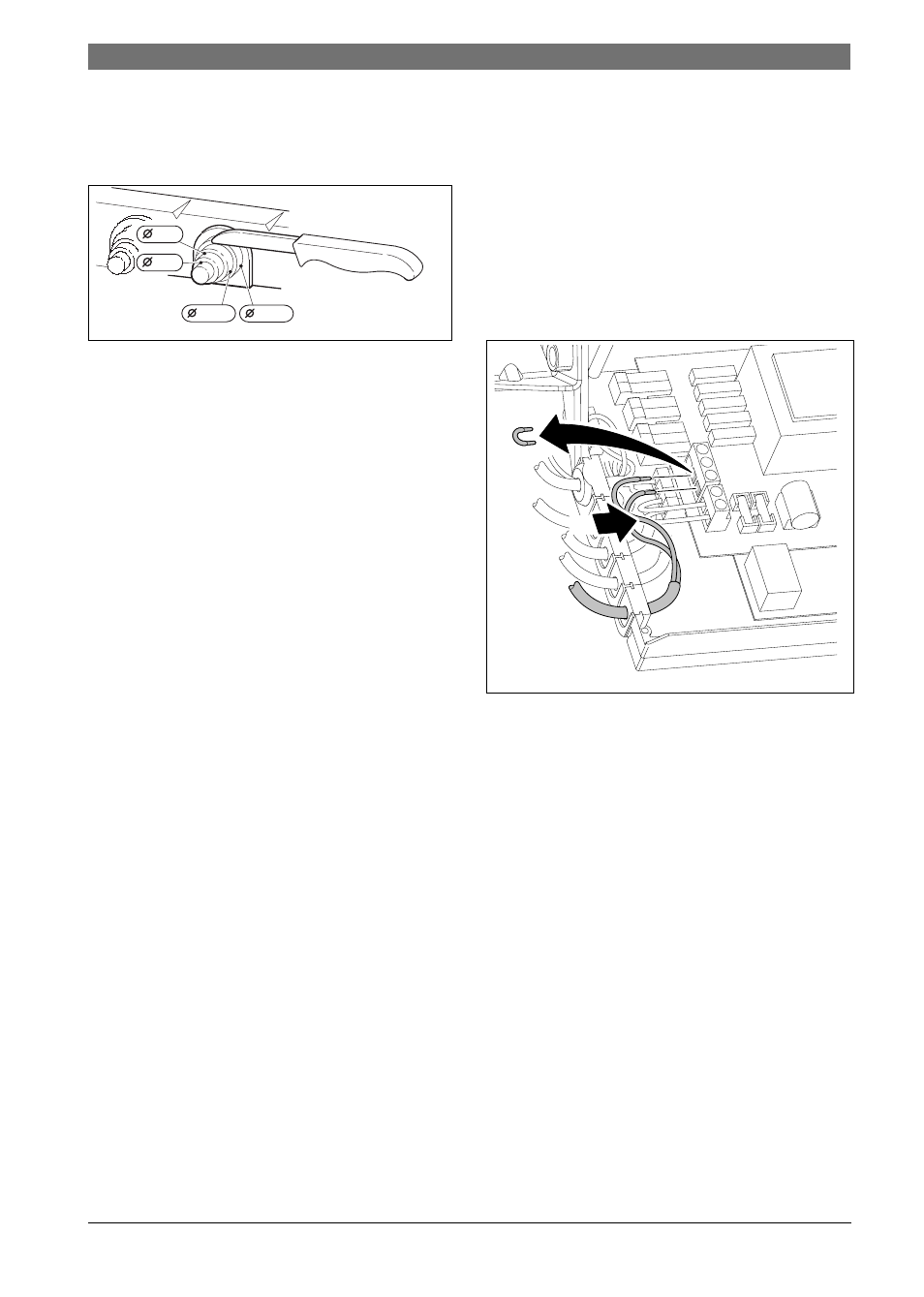

Рис 17
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.2.3
Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного прибора) и не должен
иметь собственного заземления.
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Удалить перемычку между TH1 и TH2.
B Протянуть кабель через фиксатор для разгрузки от
натяжения и подключить регулятор к TH1 и TH2.
Рис 18
Подключение (230 В переменного тока,
удалить перемычку между TH1 и TH2)
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
TH1
TH2
N
L
2.
1.
6 720 613 639-17.2O
