Установка прибора
| 27
RU
6 720 647 407 (2011/01)
Copyright (optional information)
Система отвода продуктов сгорания
B Положить подходящую дроссельную шайбу с
прокладкой на патрубок для отвода дымовых газов.
B Насадить принадлежность для отвода дымовых
газов и привинтить вместе с дроссельной шайбой.

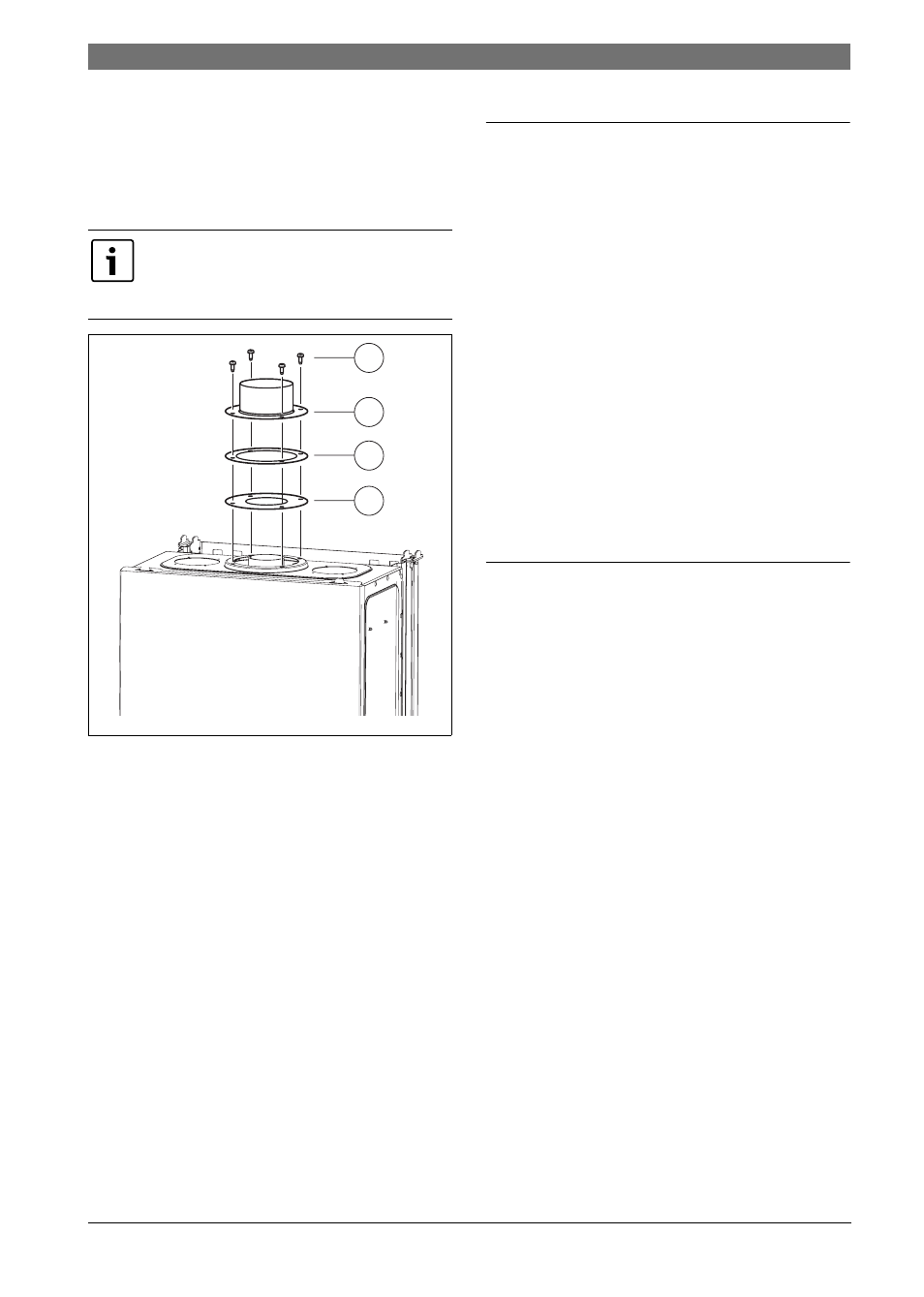

Рис 14
Монтаж системы отвода продуктов сгорания
1
Дроссельная шайба
2
Уплотнение
3
Принадлежность для отвода дымовых газов/адаптер
4
Винты
5.5
Проверка подключений
Подача воды
B Открыть сервисные краны подающей и обратной
линий отопительного контура и заполнить
отопительную систему водой.
B Проверить места уплотнений и резьбовые
соединения на герметичность (давление
испытания: макс. 2,5 бар по манометру).
B Для приборов ZWA: открыть запорный вентиль
холодной воды и заполнить контур ГВС
(контрольное давление не более 10 бар).
B Проверить герметичность всех мест подключения.
Газопровод
B Закрыть газовый кран, чтобы защитить газовую
арматуру от повреждений под действием
избыточного давления (макс. давление 150 мбар).
B Проверить газопровод.
B Выполнить сброс давления.
5.6
Особые случаи
Работа приборов ZSA без бойлера
B Установить колпачки (принадлежности 7 709 000
227) на штуцеры холодной и горячей воды.
B Откинуть вниз Cotronic (Æ глава 6.2.1) и открыть
его (
Æ глава 6.2.2).
B Переключатель DIP 4 установить в положение «ON»
(
Æ глава 8.4).
Более подробная информация по монтажу
приведена в соответствующей инструкции
по монтажу системы отвода продуктов
сгорания.
1
3
4
2
6 720 613 084-06.1O
